Во как! Развесисто получилось однако, ща буду понимать...

Ну вы блин даете

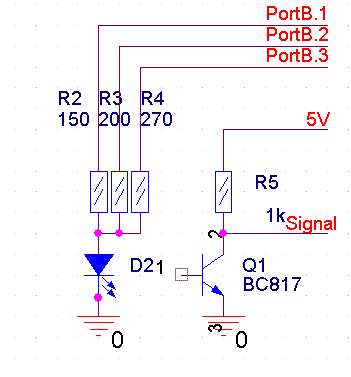

Кол-во резисторов и комбинации их включения на светодиоде ограничено только вашей религией.

Еще как вариант можно просто менять частоту моргания светодиода. У фототранзисторов обычно линейная зависимость в зависимости от частоты спектра принимаемого света.

Понятно, значит эта схема рабочая? (та что ниже)
Сопротивление резистора R3 делать 1k?

EdGull ты немного не понял, чувствительность нужно менять в ручную, переменным резистором, вопрос стоял куда его воткнуть.

если оптодатчик будет работать на кмос вход то можно сразу с фоторанзистора сигнал гнать, а если на ттл то надо делать как нарисовано в первом варианте. Так как кмос реагирует на напряжение и имеет довольно большое входное сопротивление, а ттл отпирается током (около 1-2 mA) вот этот ток и надо создать с помощью дополнительного транзистора. А вообще-то такие датчики надо использовать как рекомендует производитель и учитывать расстояние до отражающей поверхности, ее свойства (цвет, шероховатость), максимальную скорость изменения состояния, наличие и качество внешней засветки. Так как обычно у фототранзисторов очень узкий динамический диапазон.

И совсем смешно звучит фраза
«- когда на транзистор попадает излучение он переходит в открытое состояние и на резисторе R2 получается 5В. (лог "1")»
на базе транзистора в данном случае будет 5В только после того как он сдохнет.

Kanoka писал(а):Понятно, значит эта схема рабочая? (та что ниже)
Сопротивление резистора R3 делать 1k?

EdGull ты немного не понял, чувствительность нужно менять в ручную, переменным резистором, вопрос стоял куда его воткнуть.

1К на переменнике много, надо чтоб их сумма всего была в пределах до 1К.

Mamont писал(а): И совсем смешно звучит фраза
«- когда на транзистор попадает излучение он переходит в открытое состояние и на резисторе R2 получается 5В. (лог "1")»
на базе транзистора в данном случае будет 5В только после того как он сдохнет.

Ну-с, и что же будет на базе транзистора пока он живой ?
Цифры и расчёты в студию !

После этого посмеёмся вместе !

на базе биполярного транзистора не может быть больше 1в (+-0,3) чем на его эмитере

Mamont писал(а):на базе биполярного транзистора не может быть больше 1в (+-0,3) чем на его эмитере

А чем вы объясните отсутствие токоограничивающего резистора с питания на коллектор фототранзистора ?

токоограничивающий надо бы поставить в базовой следующего транзистора, а в коллекторной фототранзистора он мешать будет. Вообще-то этот вопрос надо задать тому, кто схему рисовал, а из сообщения я понял, что это примеры из даташитов производителя, так что ему видней наверно проходное сопротивление фототранзистора достаточно высокое.
