рисовать нечем, я с телефона пишу.
принцип правильный, только R3  на 4.7к надо включить не паралельно переменному, а последовательно с ним и соеденить средний вывод с лплюсом питания. и надо уменьшить их номиналы. переменный 1к, R3=270 Ом

рисовать нечем, я с телефона пишу.
принцип правильный, только R3  на 4.7к надо включить не паралельно переменному, а последовательно с ним и соеденить средний вывод с лплюсом питания. и надо уменьшить их номиналы. переменный 1к, R3=270 Ом

Так тоже как то странно получается, нафига последовательно два резистора ставить, или может Сигнал нужно между R2 и R3 подцепить?

Предыдущие номиналы резисторов были взяты из родного даташита, уменьшение сопративление связано с исключением транзистора из схемы?

Kanoka писал(а)::? Так тоже как то странно получается, нафига последовательно два резистора ставить, или может Сигнал нужно между R2 и R3 подцепить?

Думается 2 последовательно чтобы переменником в ноль нельзя было скинуть сопротивление и сжечь главный девайс.

=DeaD= писал(а):

Kanoka писал(а)::? Так тоже как то странно получается, нафига последовательно два резистора ставить, или может Сигнал нужно между R2 и R3 подцепить?

Думается 2 последовательно чтобы переменником в ноль нельзя было скинуть сопротивление и сжечь главный девайс.

Совершенно в дырочку.

Я вообще-то перестал понимать смысл этой темы....
Давай четко определи цель которая здесь обсуждается т.е. что необходимо сделать (какие условия, требования).
А там у же можно подумать и предложить вариант.

Уточняю смысл.
Цель: подключить датчик SHARP GP2S28 с возможностью регулеровки чувствительности.

Kanoka писал(а):Уточняю смысл.
Цель: подключить датчик SHARP GP2S28 с возможностью регулеровки чувствительности.

Ну так все просто! Снимай сигнал с подвижного контакта переменника и будет тебе регулировка!

Снимай сигнал с подвижного контакта переменника и будет тебе регулировка!

Я тоже так думал, но судя по тому что получается для изменения чувствительности нужно менять напряжение на фототранзисторе.

Ну так все просто! Снимай сигнал с подвижного контакта переменника и будет тебе регулировка!

парни вы че? и че оно там будет?
на транзюке все должно быть стабильно, регулировать нужно как раз
силу тока через светодиод.
[/quote]

Тоесть вот так?
R3 на 270 Ом не маловат будет?

Как я понял :
1. Для изменения чувствительности можно изменять ток через фотодиод, но это лишь доп. возможность.
2. Основной способ изменения чувствительности:
- коллектор фототранзистора подключаем к +5В
- эмиттер через резистор на землю
- с этого резистора снимаем напряжение и подаём на вход"-" ОУ.
- На прямой вход ОУ("+") подаём эталонное напряжение для сравнения. Делитель выглядит след. образом - с плюса на постоянный резистор, после чего на переменный и на землю. Снимаем эталонное напряжение с подвижного контакта переменного резистора.

ОУ имеет ярко выраженную релейную характеристику. Поэтому его выход (если он однополярный) можно подключать сразу на вход логики. В данном случае можно применить и компаратор.

Это самое простое. Такой способ применяют в линейных стабилизаторах напряжения.

Mike_MA а можно это в виде схемы нарисовать?

Kanoka писал(а):Mike_MA а можно это в виде схемы нарисовать?

Можно попробовать....

Kanoka писал(а):Mike_MA а можно это в виде схемы нарисовать?

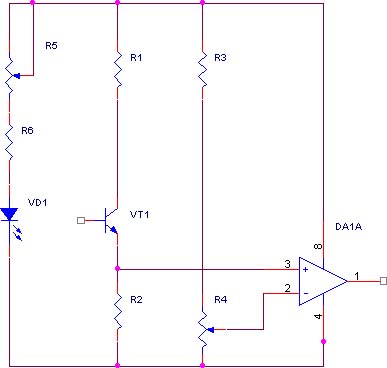

Вот нарисовал схемку. Посмотрим, что получиться...это по моему мнению должно работать. Регулировка чувствительности резистором основное -  R4, если мощности диода не хватает - добавляем при помощи R5.
