Зачем тут транзистор?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Сообщение EdGull » 16 окт 2005, 23:01

рисовать нечем, я с телефона пишу.
принцип правильный, только R3  на 4.7к надо включить не паралельно переменному, а последовательно с ним и соеденить средний вывод с лплюсом питания. и надо уменьшить их номиналы. переменный 1к, R3=270 Ом
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение EdGull » 16 окт 2005, 23:06

рисовать нечем, я с телефона пишу.
принцип правильный, только R3  на 4.7к надо включить не паралельно переменному, а последовательно с ним и соеденить средний вывод с лплюсом питания. и надо уменьшить их номиналы. переменный 1к, R3=270 Ом
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение Kanoka » 17 окт 2005, 00:28

:? Так тоже как то странно получается, нафига последовательно два резистора ставить, или может Сигнал нужно между R2 и R3 подцепить?

Предыдущие номиналы резисторов были взяты из родного даташита, уменьшение сопративление связано с исключением транзистора из схемы?
Вложения
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение =DeaD= » 17 окт 2005, 09:57

Kanoka писал(а)::? Так тоже как то странно получается, нафига последовательно два резистора ставить, или может Сигнал нужно между R2 и R3 подцепить?

Думается 2 последовательно чтобы переменником в ноль нельзя было скинуть сопротивление и сжечь главный девайс.
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Сообщение EdGull » 17 окт 2005, 11:28

=DeaD= писал(а):
Kanoka писал(а)::? Так тоже как то странно получается, нафига последовательно два резистора ставить, или может Сигнал нужно между R2 и R3 подцепить?

Думается 2 последовательно чтобы переменником в ноль нельзя было скинуть сопротивление и сжечь главный девайс.

Совершенно в дырочку.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение Mike_MA » 17 окт 2005, 12:06

Я вообще-то перестал понимать смысл этой темы....
Давай четко определи цель которая здесь обсуждается т.е. что необходимо сделать (какие условия, требования).
А там у же можно подумать и предложить вариант.
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение Kanoka » 17 окт 2005, 12:53

Уточняю смысл.
Цель: подключить датчик SHARP GP2S28 с возможностью регулеровки чувствительности.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение -= Александр =- » 17 окт 2005, 13:00

Kanoka писал(а):Уточняю смысл.
Цель: подключить датчик SHARP GP2S28 с возможностью регулеровки чувствительности.


Ну так все просто! Снимай сигнал с подвижного контакта переменника и будет тебе регулировка!
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 17 окт 2005, 13:18

Снимай сигнал с подвижного контакта переменника и будет тебе регулировка!

Я тоже так думал, но судя по тому что получается для изменения чувствительности нужно менять напряжение на фототранзисторе.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение EdGull » 17 окт 2005, 13:35

Ну так все просто! Снимай сигнал с подвижного контакта переменника и будет тебе регулировка!


парни вы че? и че оно там будет?
на транзюке все должно быть стабильно, регулировать нужно как раз
силу тока через светодиод.
[/quote]
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение Kanoka » 17 окт 2005, 14:19

Тоесть вот так?
R3 на 270 Ом не маловат будет?
Вложения
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Mike_MA » 17 окт 2005, 15:27

Как я понял :
1. Для изменения чувствительности можно изменять ток через фотодиод, но это лишь доп. возможность.
2. Основной способ изменения чувствительности:
- коллектор фототранзистора подключаем к +5В
- эмиттер через резистор на землю
- с этого резистора снимаем напряжение и подаём на вход"-" ОУ.
- На прямой вход ОУ("+") подаём эталонное напряжение для сравнения. Делитель выглядит след. образом - с плюса на постоянный резистор, после чего на переменный и на землю. Снимаем эталонное напряжение с подвижного контакта переменного резистора.

ОУ имеет ярко выраженную релейную характеристику. Поэтому его выход (если он однополярный) можно подключать сразу на вход логики. В данном случае можно применить и компаратор.

Это самое простое. Такой способ применяют в линейных стабилизаторах напряжения.
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение Kanoka » 17 окт 2005, 15:38

Mike_MA а можно это в виде схемы нарисовать?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Mike_MA » 17 окт 2005, 15:40

Kanoka писал(а):Mike_MA а можно это в виде схемы нарисовать?

Можно попробовать....
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение Mike_MA » 17 окт 2005, 16:00

Kanoka писал(а):Mike_MA а можно это в виде схемы нарисовать?

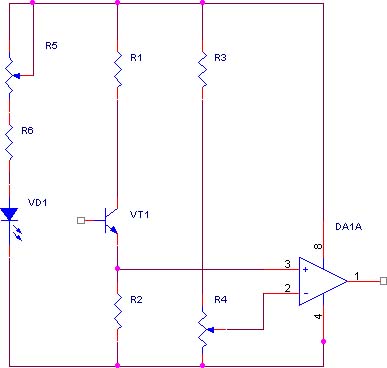

Вот нарисовал схемку. Посмотрим, что получиться...это по моему мнению должно работать. Регулировка чувствительности резистором основное -  R4, если мощности диода не хватает - добавляем при помощи R5.
Вложения
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург
