Не могу разобраться с подключением см.фото

Сообщение alex_kz » 07 дек 2009, 11:16

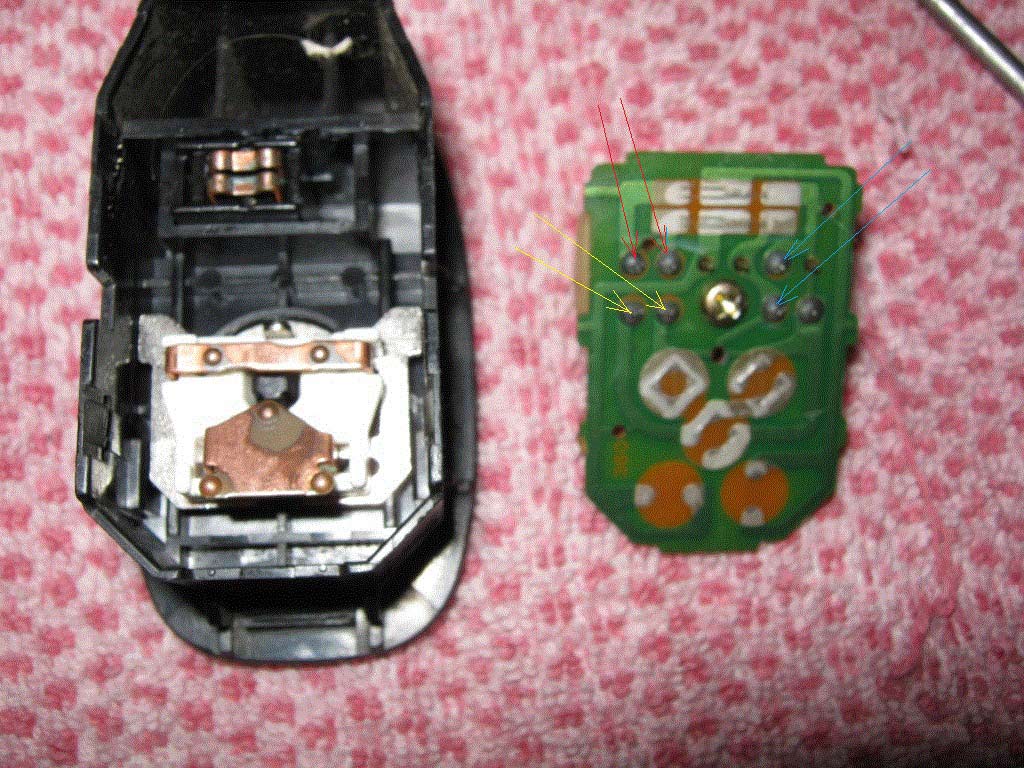

делаю с привода эллектрозеркал поворотное устройство для камеры, так же есть кнопка управлениями этими зеркалами, не могу разобраться со схемой подключения
Вложения
alex_kz

Сообщения: 15
Зарегистрирован: 28 ноя 2009, 19:02
Откуда: Астана

Re: Не могу разобраться с подключением см.фото

Сообщение yak-40 » 07 дек 2009, 11:26

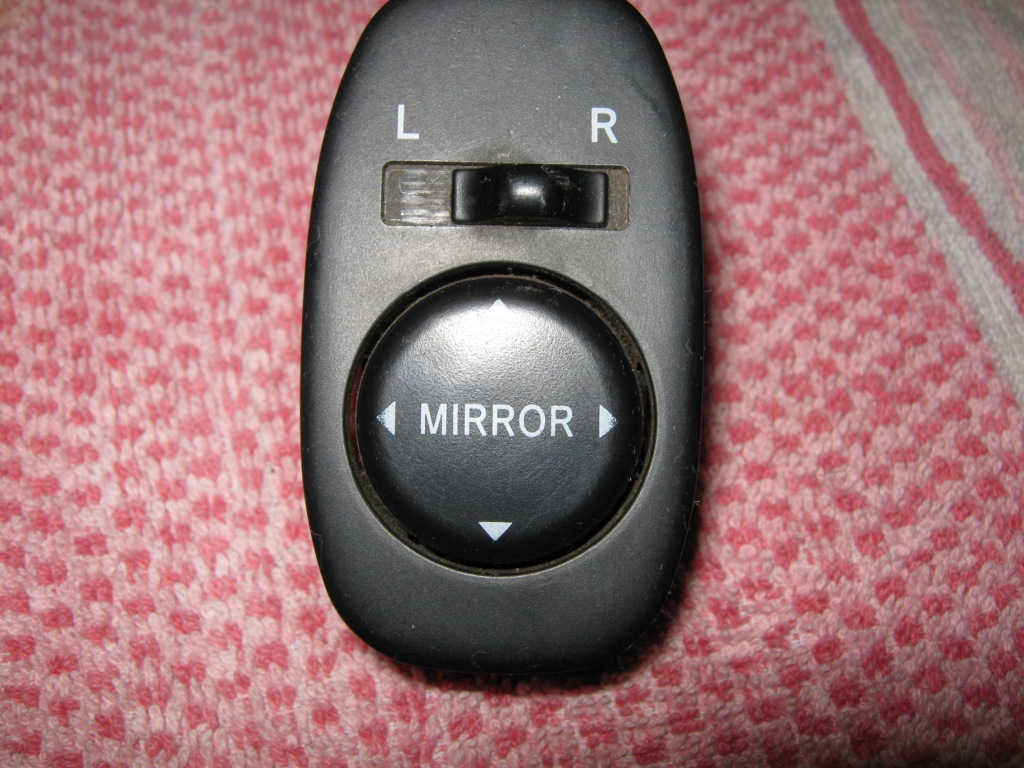

А чего там непонятного? Переключатель R L перекидывает управление с левого зеркала на правое. Джойстик подаёт питание на эти зеркала, плюс или минус в зависимости от направления.
По печатке пролезь, там всё предельно просто.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Не могу разобраться с подключением см.фото

Сообщение alex_kz » 07 дек 2009, 11:51

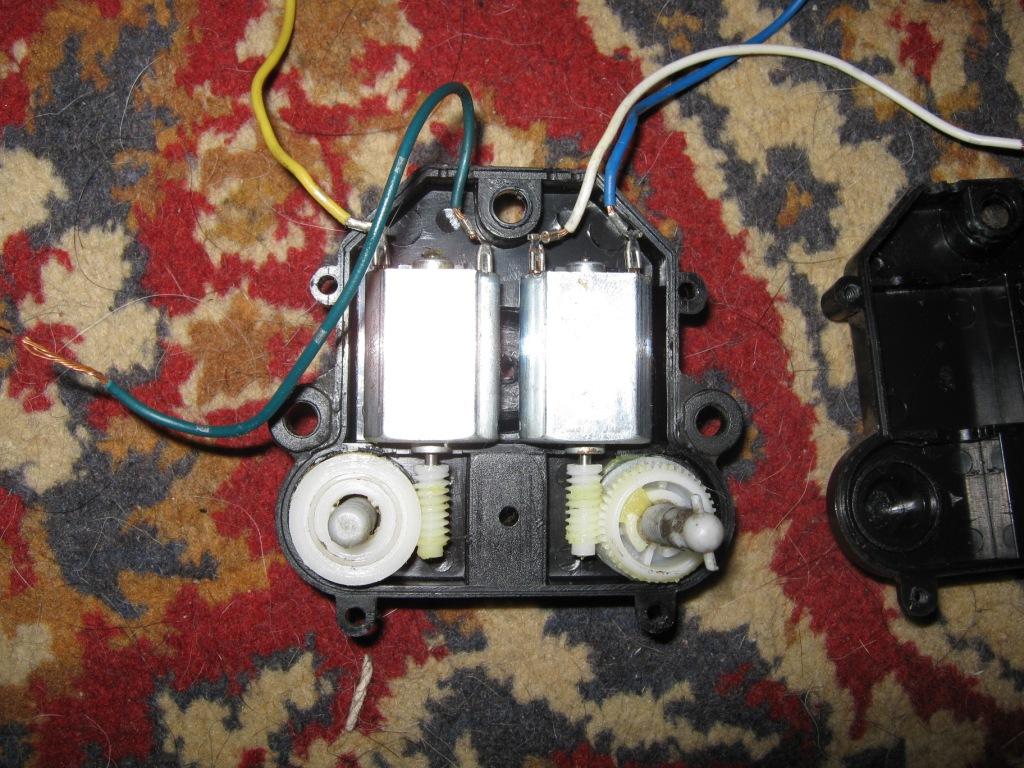

может кому и простоя уже замучился не могу подключить, если кому не сложно нарисуйте пожалуйста схему, зеркало работает от двух эллектромоторчиков, коотые крутясь назад вперёд вытаскивают шток который перемещает платформу на который закреплено стекло зеркала ща сфоткаю
Вложения
alex_kz

Сообщения: 15
Зарегистрирован: 28 ноя 2009, 19:02
Откуда: Астана

Re: Не могу разобраться с подключением см.фото

Сообщение yak-40 » 07 дек 2009, 13:18


Попробуй так: красные к одному зеркалу, синие к другому, а желтые к питанию
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Не могу разобраться с подключением см.фото

Сообщение Duhas » 07 дек 2009, 14:35

желтые к питанию 100% низя :P есть положения где они замыкаются.. вообще схема несколько хитрожопая... по 2-м проводам идет реверсивной управлени 2-мя движками...

Добавлено спустя 9 минут 23 секунды:
кажется вкурил...
если контакты разъема пронумеровать так(со стороны проводников на плате):
1 2 3 4 5 6
7 8 9 10 11 12

короче, питание подается на 7 и 12 контакты

1,2 и 5,11 - выводы на двигатели, сами двигатели соединяем буквой Y, т.е. по 1 концу от двигателя скручиваем вместе, а остальные подключаем к 1,2 или 5,11

на вывод 8 вешаем соединенные концы всех движков... вроде так...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Не могу разобраться с подключением см.фото

Сообщение alex_kz » 07 дек 2009, 16:26

попробую отпишусь

Добавлено спустя 5 минут 47 секунд:
Duhas писал(а):желтые к питанию 100% низя :P есть положения где они замыкаются.. вообще схема несколько хитрожопая... по 2-м проводам идет реверсивной управлени 2-мя движками...

Добавлено спустя 9 минут 23 секунды:
кажется вкурил...
если контакты разъема пронумеровать так(со стороны проводников на плате):
1 2 3 4 5 6
7 8 9 10 11 12

короче, питание подается на 7 и 12 контакты

1,2 и 5,11 - выводы на двигатели, сами двигатели соединяем буквой Y, т.е. по 1 концу от двигателя скручиваем вместе, а остальные подключаем к 1,2 или 5,11

на вывод 8 вешаем соединенные концы всех движков... вроде так...

что то нефига подскажите пожалуйста а лучше нарисуйте питание на какие контакты подать? У меня уже голова не шарит с этой кнопкой
alex_kz

Сообщения: 15
Зарегистрирован: 28 ноя 2009, 19:02
Откуда: Астана

Re: Не могу разобраться с подключением см.фото

Сообщение Duhas » 07 дек 2009, 16:29

на крайние в нижнем ряду... вы лучше сами нарисуйте как подключили.. мне лично лезти в паинт несколько лень )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Не могу разобраться с подключением см.фото

Сообщение alex_kz » 07 дек 2009, 17:03

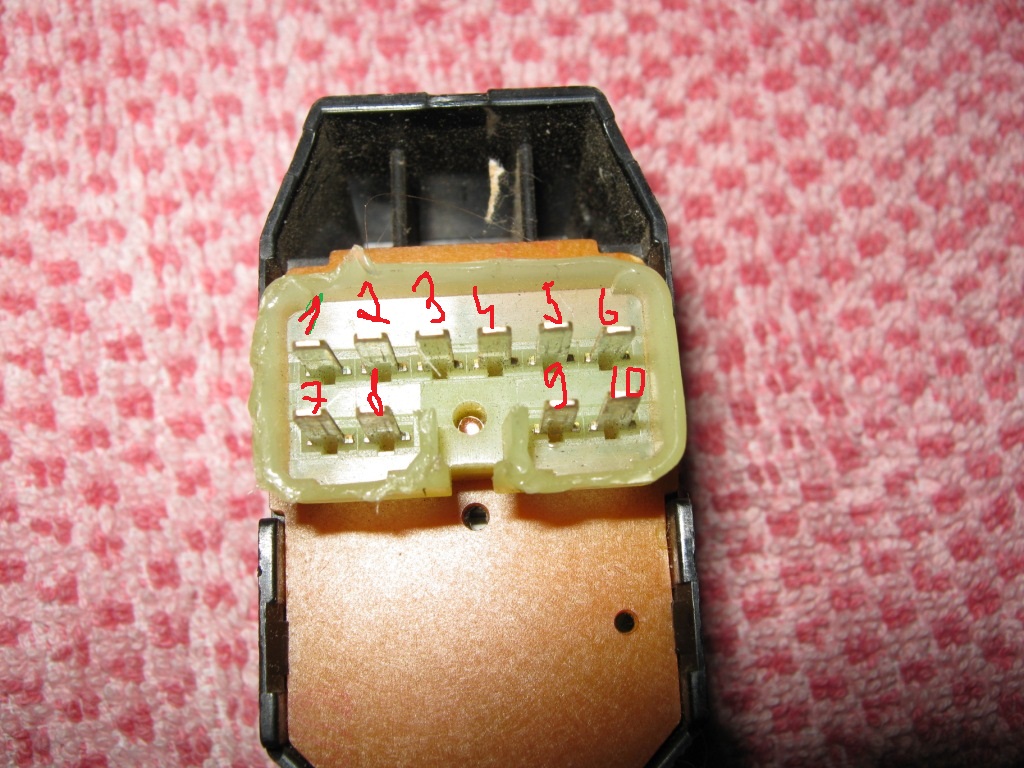

я пронумеровал напишите пожалуйста к каким выводам подключиь питание
Вложения
.jpg
alex_kz

Сообщения: 15
Зарегистрирован: 28 ноя 2009, 19:02
Откуда: Астана

Re: Не могу разобраться с подключением см.фото

Сообщение Duhas » 07 дек 2009, 17:50

в этой нумерации 7 и 10 питание, 9 - общий для всех движков... (т.е. по 1 проводу от каждого движка на этот вывод)

на 2,8 и 5,6 оставшиеся провода пар движков соответственно
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Не могу разобраться с подключением см.фото

Сообщение alex_kz » 07 дек 2009, 18:12

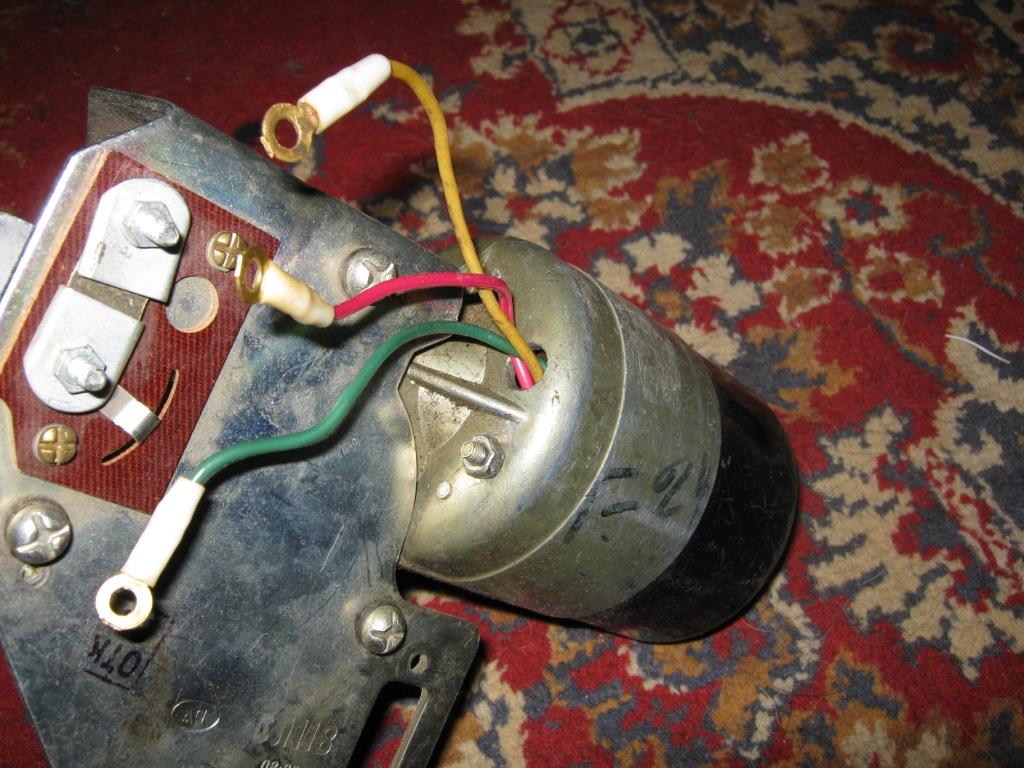

Duhas вы настоящий ЧЕЛОВЕЧИЩЕ!!! У нас на работе два эллектрика колдовали три дня не могли подключить, спасибо вам ещё раз огромнное, всё работает!!!! :Yahoo!: А у меня есть ещё движок от стеклочистителей от волги 24-ой, там двигло имеет не постоянный магнит и он только крутится в одну сторону, оже мне сказали что его нельзя сделать что бы он в двес тороны крутился, так ли это? Могу фотки скинуть если надо
alex_kz

Сообщения: 15
Зарегистрирован: 28 ноя 2009, 19:02
Откуда: Астана

Re: Не могу разобраться с подключением см.фото

Сообщение avr123.nm.ru » 07 дек 2009, 18:31

два эллектрика колдовали
это колдуны очевидно.

Добавлено спустя 2 минуты 10 секунд:
alex_kz писал(а): от двух эллектромоторчиков, коотые крутясь назад вперёд


Подскажите модель автомобиля.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Не могу разобраться с подключением см.фото

Сообщение alex_kz » 07 дек 2009, 18:36

газ 24 10
alex_kz

Сообщения: 15
Зарегистрирован: 28 ноя 2009, 19:02
Откуда: Астана

Re: Не могу разобраться с подключением см.фото

Сообщение Duhas » 07 дек 2009, 18:38

ту ти правда замудреная схема коммутации... а вапще - незашто ) мне нравится када моск щекочет в таких задачах :crazy:

я кстати так подумал, этот модуль распилить пополам, переделать чуток, чтобы толкатели использовать как валы, передающие момент с шестерни, и получится такой себе привод для робота )

у того вашего движка видимо есть обмотка возбуждения... и видимо она подключена внутри последовательно или параллельно обмотке якоря... чтобы управлять направлением вращения такого двигателя нужно отдельно запитать обмотку возбуждения, и направлением тока в обмотке якоря уже управлять направлением... т.е. када обе обмотка запитаны одинаково - в одну сторону, наоборот - в другую ...
но это так, в порядке телепатии, а фотки мона и скинуть ...

ПС вот такие электрики и работают (
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Не могу разобраться с подключением см.фото

Сообщение alex_kz » 07 дек 2009, 19:23

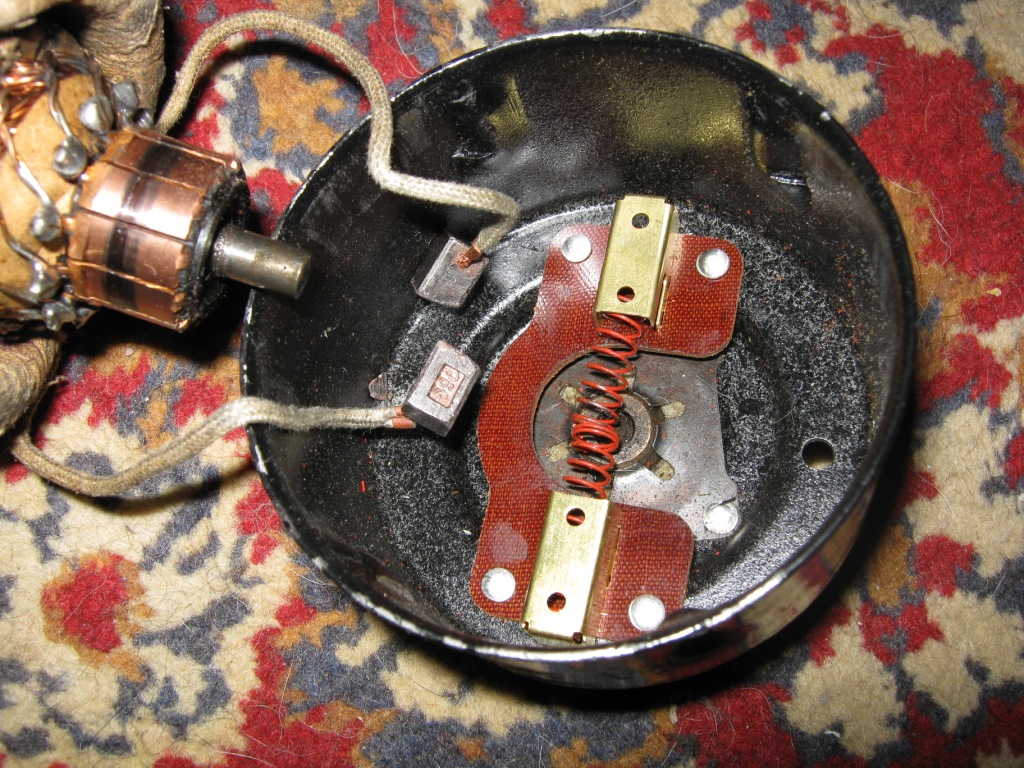

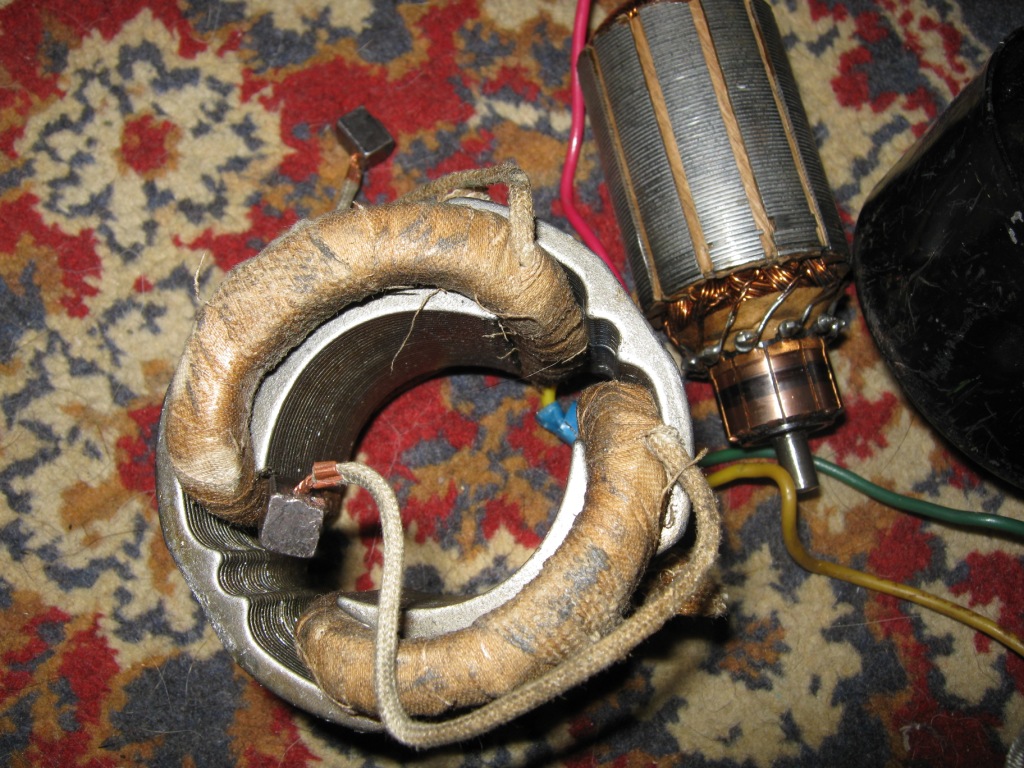

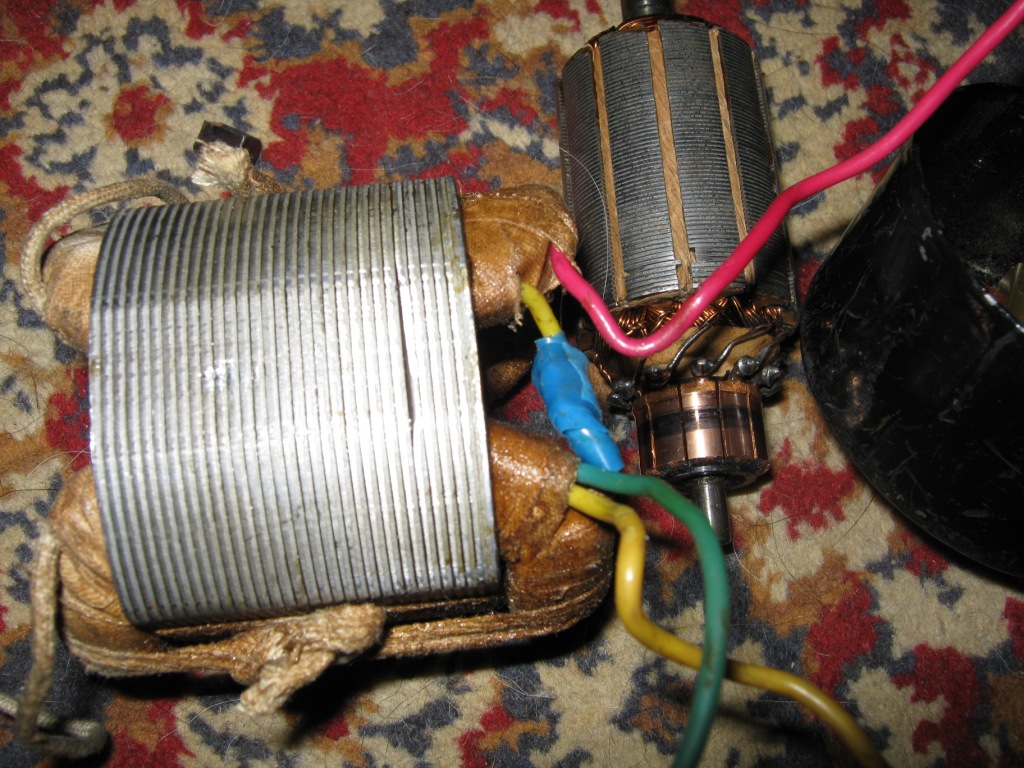

вот собственно двигло (изолента где там катушки соединяются) это просто когда эксперементировал разрезал провод, ща всё сделал как было
