Кто знает как называется этот мотор?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Кто знает как называется этот мотор?

Сообщение -= Александр =- » 24 ноя 2009, 02:54

В ламинаторе стоит такой вот агрегат. Хочу реверс сделать, но не пойму как это чудо называется и уж тем более как работает... Кто знает чего это такое?
Крутит очень медленно и всегда в одну сторону, кушает 220В 50Гц. Когда-то давно был у меня похожий советский...

Переполюсовка толку не дает...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Кто знает как называется этот мотор?

Сообщение executer » 24 ноя 2009, 03:10

тоже на базаре у железячников видел, советский. сказали что там редуктор внутри.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Кто знает как называется этот мотор?

Сообщение Ворон » 24 ноя 2009, 03:17

это по конструкции сильно похоже в нутрях на механизм счетчика, он от микроволновки,на 220вольт обычно..да есть там редуктор..
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Кто знает как называется этот мотор?

Сообщение Myp » 24 ноя 2009, 12:00

мотор с редуктором
внутри плоский хилый моторчик и куча шестерёнок.
реверс скорее всего не сделать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Кто знает как называется этот мотор?

Сообщение -= Александр =- » 24 ноя 2009, 13:34

Понять бы на каком принципе он всегда в одну сторону крутит... Или не ломать голову и шаговик поставить... :roll:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Кто знает как называется этот мотор?

Сообщение Victorovych » 24 ноя 2009, 15:16

Похже там что-то вроде постоянки с обмоткой возбуждения, не разбирая не реверсируешь.
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Кто знает как называется этот мотор?

Сообщение contr » 24 ноя 2009, 15:19

Понять бы на каком принципе он всегда в одну сторону крутит.

Асинхронник. "Беличья клетка" выполнена с наклоном. Самое простое - заменить моторчик на DC, сохранив редуктор.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Кто знает как называется этот мотор?

Сообщение yak-40 » 24 ноя 2009, 15:26

Разбирал такой похожий, советский на 220 вольт. Крутится в другую сторону ему не даёт пластиковая собачка. Если её перевернуть, будет крутится в другую сторону.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Кто знает как называется этот мотор?

Сообщение contr » 24 ноя 2009, 16:18

Если её перевернуть, будет крутится в другую сторону.

Покажите, если не сложно. Мне в советских мотор-редукторах даже пластик не попадался, не говоря уж о переключателях реверса.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Кто знает как называется этот мотор?

Сообщение Master » 24 ноя 2009, 17:55

Ыыыы, у меня тоже такой вот на столе лежит тока 1710 и 2,5 W
Тока он не разбирается он весь на заклепках.

Добавлено спустя 27 секунд:
Зато если его крутить он так током бьется :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Кто знает как называется этот мотор?

Сообщение yak-40 » 24 ноя 2009, 18:11

Мне в советских мотор-редукторах даже пластик не попадался, не говоря уж о переключателях реверса.

2contr: Так по твоему в советском союзе пластмассы не было что-ли? :shock:
Ты плохо думаешь о нашей стране!
Вот смотри и не говори что не видишь :)

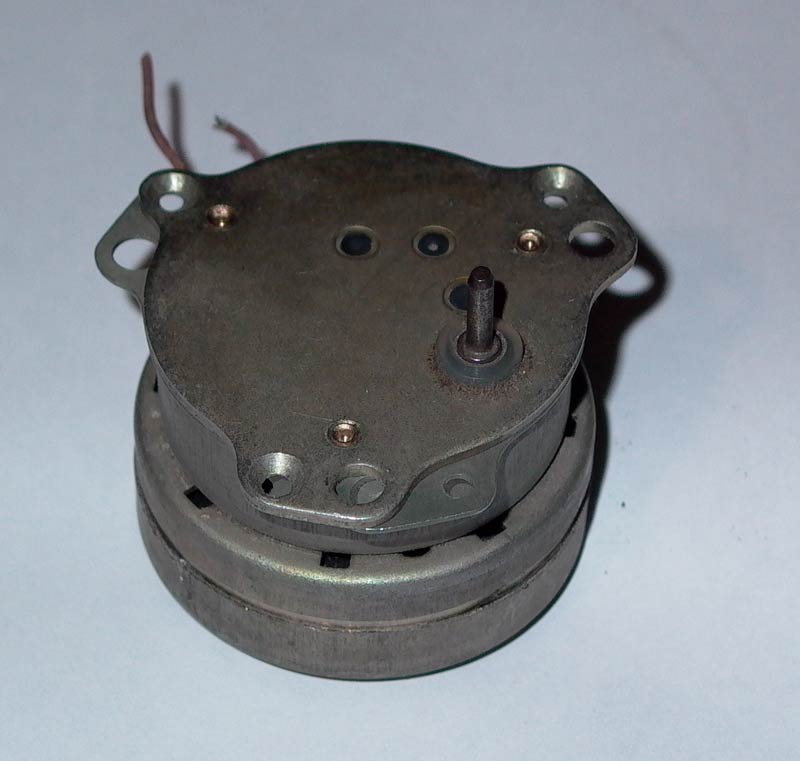

Общий вид

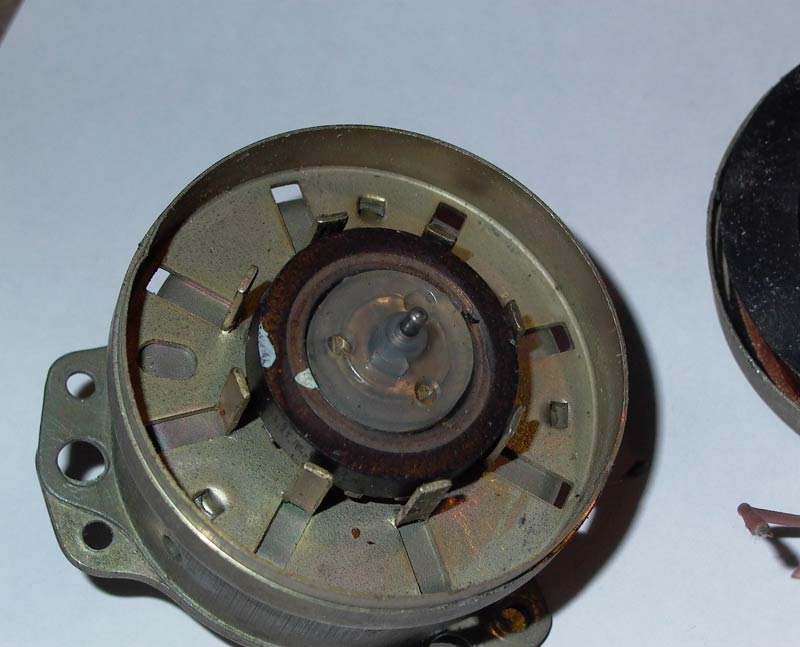

Ротор

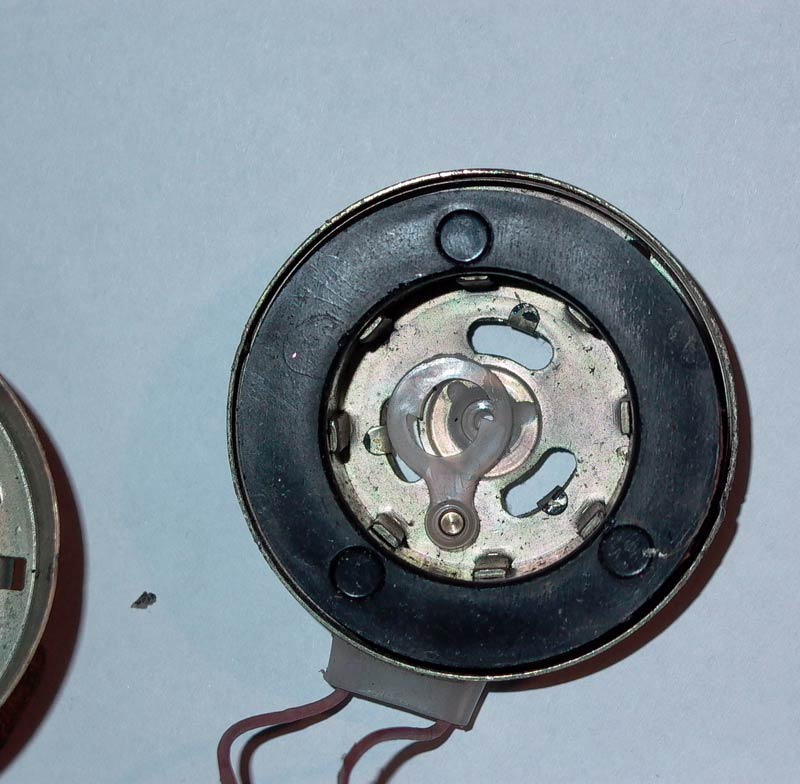

А вот и та самая собачка, перевернув которую, двигатель крутится в обратную сторону
статор с собачкой

Добавлено спустя 2 минуты 11 секунд:
Тока он не разбирается он весь на заклепках.

Очень даже разбирается. Заклёпки я высверлил :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Кто знает как называется этот мотор?

Сообщение contr » 24 ноя 2009, 18:43

А вот и та самая собачка, перевернув которую, двигатель крутится в обратную сторону

Прикольно! Храповик задает разрешенное направление вращения. Раньше только со скосом статора или ротора попадались. Щя китайца вскрою и доложусь.

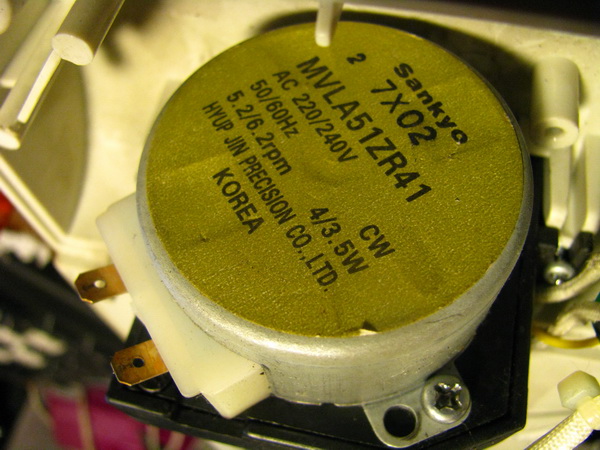

общий вид
Вилка переключения на ближней к моторчику шестеренке
если перевернуть, то привод реверсируется
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Кто знает как называется этот мотор?

Сообщение Victorovych » 24 ноя 2009, 21:48

А нутрянку глянуть? Катушечки там всякие...
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Кто знает как называется этот мотор?

Сообщение yak-40 » 24 ноя 2009, 22:03

В моём моторе одна катушка на статоре(на снимке видно, чёрного цвета). На роторе только магнит. Всё, больше ничего нет :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Кто знает как называется этот мотор?

Сообщение boez » 30 ноя 2009, 19:49

Подобные мотор-редукторы стоят в больших советских электроплитах - привод гриля в духовке. Движок там похоже синхронник - потому что в роторе явный магнит. Ну и шестерни в редукторе советские - латунные.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++
