"гикнулся" осциллограф C1-99

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

"гикнулся" осциллограф C1-99

Сообщение Duhas » 20 ноя 2009, 14:00

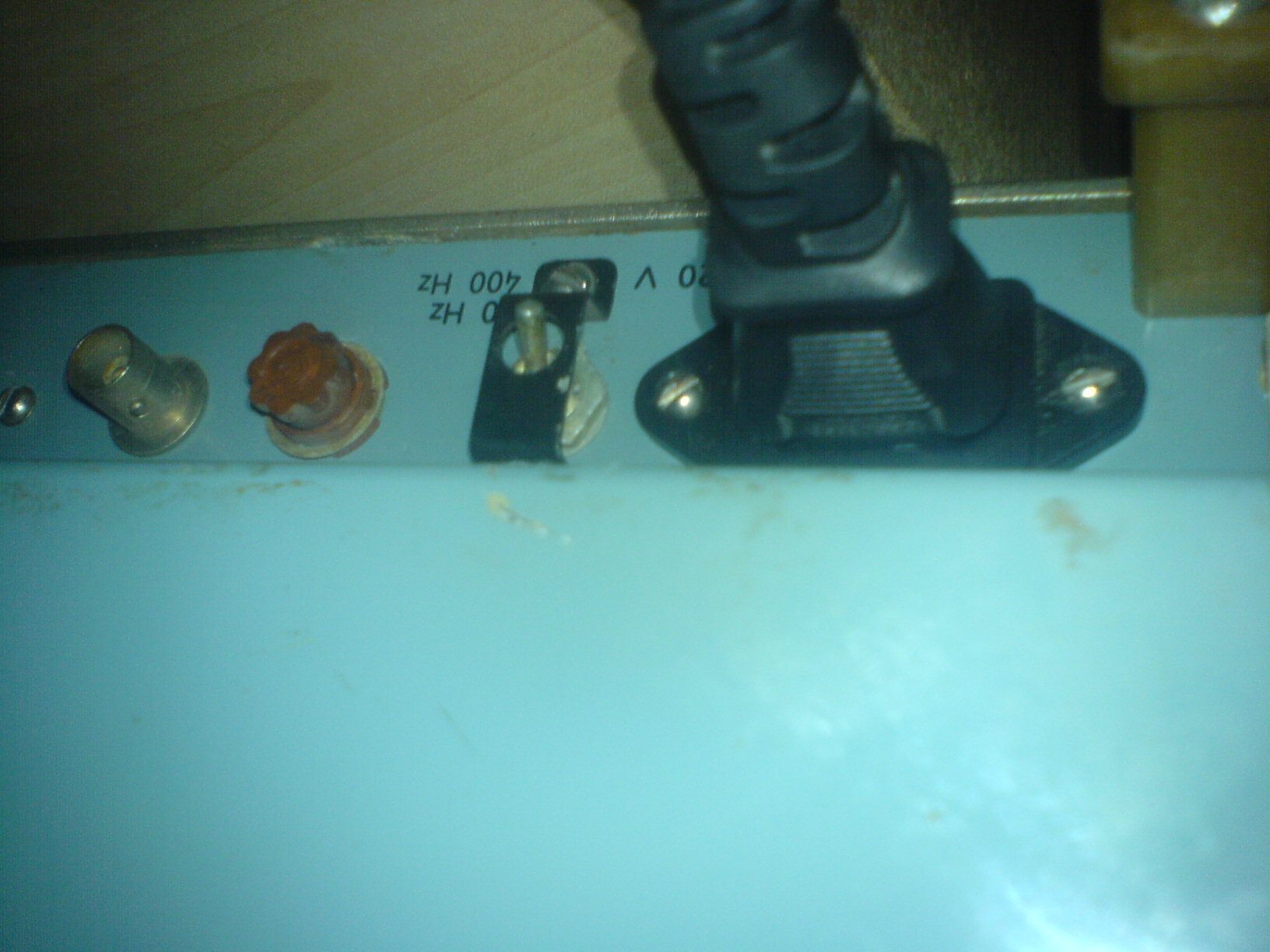

собственно после моддинга в виде смены разъема питания с родного на разъем от БП ПК

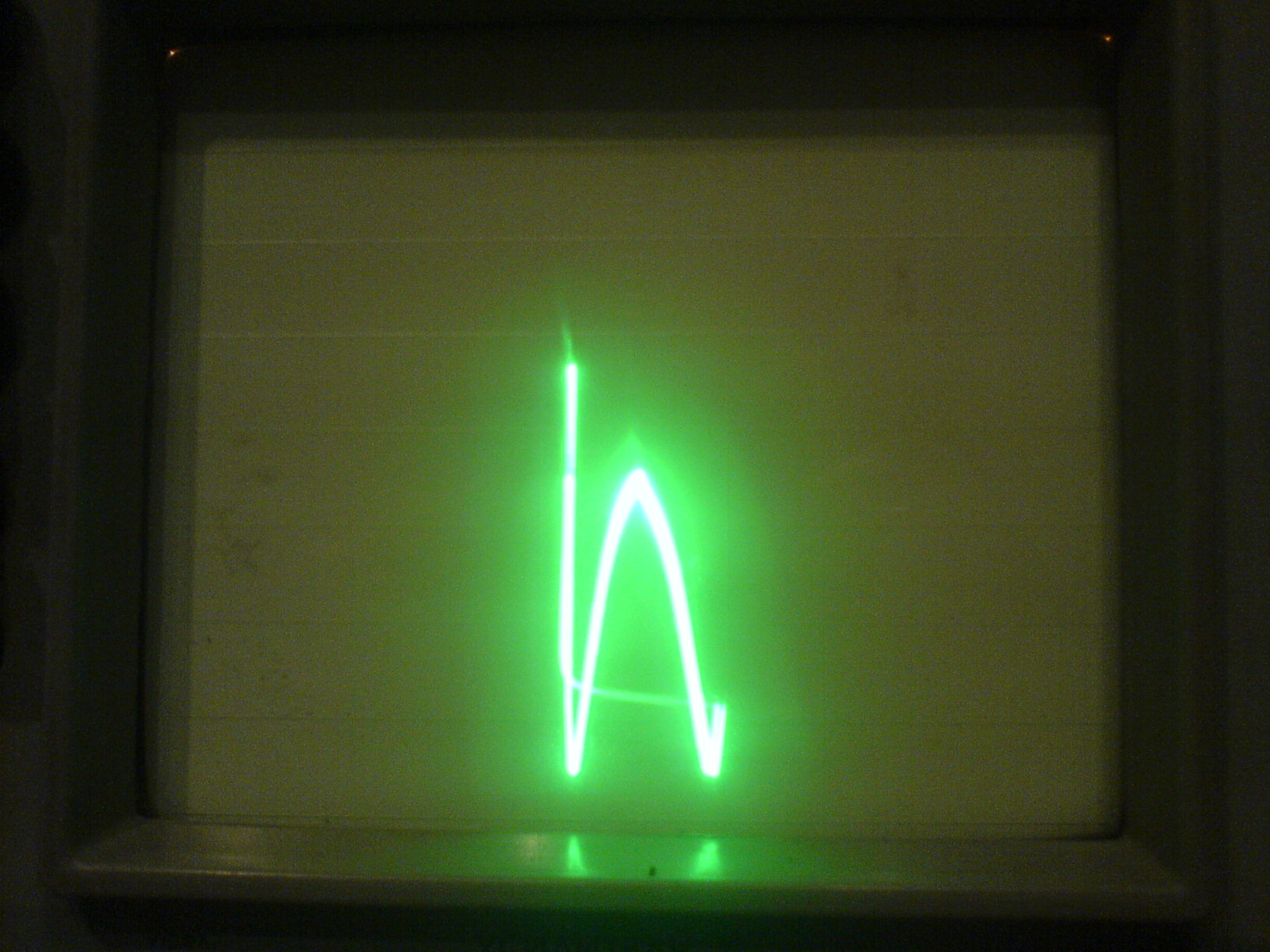

на экране вылезла такая бяка...

к осцику ничего не подключено... при замыкании входов не землю с помощью переключателей ничего не меняется..

в процессе смены разъема могли попасть опилки от корпуса.. ибо растачивал отверстие... вот думаю что теперь делать (

да, бяка отрисовывается сразу 2-мя лучами.. притом они описывают петлю, т.е. каждый луч пересекается... это видно если покрутить развертку...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: "гикнулся" осциллограф C1-99

Сообщение Сергей » 20 ноя 2009, 14:20

Просто случайно заметил - там тумблер на фотке есть, он в черном металлическом колпачке на болте.
Подписано что есть он в нижнем сотоянии ( какое и есть на фотке ) - то значит питающая сеть 400Гц,
если в верхнем - то 50Гц.
Собсно вопрос - это так и должно быть? Или под 400Гц он кушает у тебя 50Гц?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: "гикнулся" осциллограф C1-99

Сообщение Duhas » 20 ноя 2009, 14:30

про переключатель - он стоит правильно )

было обнаружено что от вибрации картинка дергалась.. ну и я нашел место куда нада стукнуть.. и он ожил..

ну а вообще если есть мысли где был глюк, то в студию просим ) мало ли )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: "гикнулся" осциллограф C1-99

Сообщение -= Александр =- » 20 ноя 2009, 14:49

Обязательно все разобрать и от стружки почистить! Еще посмотри может какой-нить проводок отвалился... А то однажды это точно повторится, а может что-то и сдохнет...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: "гикнулся" осциллограф C1-99

Сообщение Duhas » 20 ноя 2009, 15:14

да я разбирал.. смотрел... продул все.. ничего не нашел.

кста, я там внутри нашел забавную весч.. в толстый жгут в оплетке входят два проводка от 1 платы.. жгут внутри скручен в кольцо. витков 5-6... и выходят на другую плату.. это чо, линия задержки какая-то чтоли ? О_о
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: "гикнулся" осциллограф C1-99

Сообщение galex1981 » 20 ноя 2009, 15:26

Может быть это фильтр какой-нибудь
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: "гикнулся" осциллограф C1-99

Сообщение Duhas » 20 ноя 2009, 15:37

а мне вот что-то говорит что там тупо мнооого провода ) т.е. каждый проводок дикой длины.. уложен внутри экрана...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: "гикнулся" осциллограф C1-99

Сообщение SERGEY_M » 20 ноя 2009, 16:16

это чо, линия задержки какая-то чтоли ?

она самая и есть :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: "гикнулся" осциллограф C1-99

Сообщение Duhas » 20 ноя 2009, 19:20

значит моя интуиция меня в который раз не подвела )
