Двуполярное питание из однополярного

Сообщение blindman » 13 ноя 2009, 09:22

Есть схема, которой требуются 4 напряжения : +5В/100мА, +3..3,6В/300мА (цифровая часть), +3..3,6В/100мА (аналоговая часть), -1,5..1,8В(100мА). Как можно организовать питание от источника 6..9В? Импульсный стабилизатор применять нежелательно.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Двуполярное питание из однополярного

Сообщение EdGull » 13 ноя 2009, 09:27

а как ты собрался делать отрицательное напряжение если не импульсником?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Двуполярное питание из однополярного

Сообщение blindman » 13 ноя 2009, 09:28

Минус источника питания 6..9В не обязан быть общим проводом схемы
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Двуполярное питание из однополярного

Сообщение =DeaD= » 13 ноя 2009, 09:29

Можно землю сместить наверное на 1.6В, но это если бы вход гарантирован был 9В

Добавлено спустя 23 секунды:
а иначе минимум 6.5В получается, а еще этим всяким линейникам надо зазор какой-никакой...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Двуполярное питание из однополярного

Сообщение EdGull » 13 ноя 2009, 09:30

а источник питани один?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Двуполярное питание из однополярного

Сообщение blindman » 13 ноя 2009, 09:32

Внешний источник один. С 6 вольтами не получится, наверно. Но это не критично, пусть будет 10-12 вольт
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Двуполярное питание из однополярного

Сообщение =DeaD= » 13 ноя 2009, 09:34

Просто интересно - как поведут себя 2 регулятора, если им нагрузку вешать не между питанием и землёй, а между ними.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Двуполярное питание из однополярного

Сообщение Duhas » 13 ноя 2009, 09:35

тогда одним линейником стабилизировать 1.5-1.8 вольта относительно - питания, остальными относительно этого все напряжения... вот только мощи будет падать на первом много наверно )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Двуполярное питание из однополярного

Сообщение blindman » 13 ноя 2009, 10:15

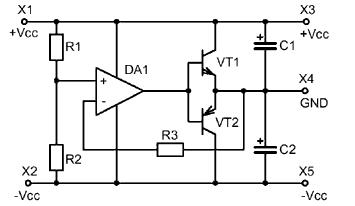

Вот такую схемку надыбал
