Помогите подобрать фильтр для ШИМ

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Помогите подобрать фильтр для ШИМ

Сообщение Andrey » 12 ноя 2009, 19:36

Доброго времени суток господа.

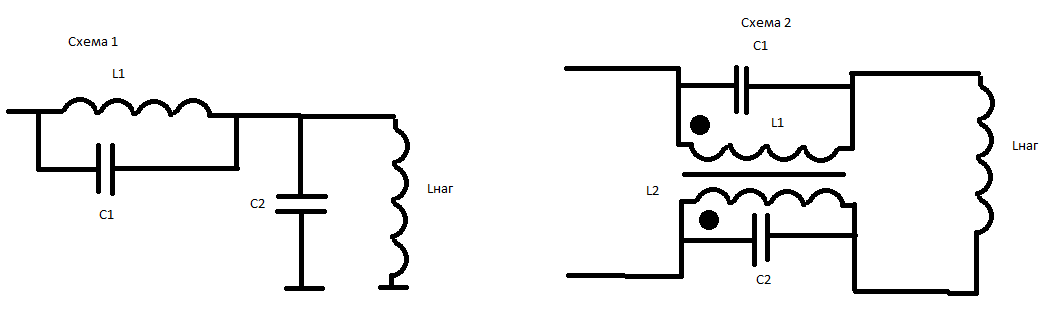

Вот недавно доделал инвертор для питания 220В 50ГЦ в 110В 400Гц, с использованием ШИМ. Используется стандартная схема ШИМ 8000ГЦ, соответственно частота модуляшии 400ГЦ. Теперь вот встал вопрос с разработкой выходного фильта, заказчик просит чтобы и на активной нагрузке была чистая синусоида, вот приходиться изобретать. При использовании простой индуктивности на ней сильно садиться напряжение, кондёр сильно нагружает выходной каскад. Ниже приведено две схемы которым пока я отдал предпочтение. Кто что думает по поводу этих схем, может что интереснее посоветуете, главная задача банальна, малые габариты, иалая просадка напряжения, и соответственно низкий КГ. Заранее вам спасибо!!!!
Вложения
Andrey

Сообщения: 30
Зарегистрирован: 29 окт 2009, 22:06
Откуда: Москва
прог. языки: С++, Python

Re: Помогите подобрать фильтр для ШИМ

Сообщение executer » 12 ноя 2009, 19:43

При использовании простой индуктивности на ней сильно садиться напряжение, кондёр сильно нагружает выходной каскад

Ну в 50Гц БП всегда пользовали и не жаловались. Под 400 Гц конечно подобрать поменьше номиналы надо!
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Помогите подобрать фильтр для ШИМ

Сообщение Andrey » 12 ноя 2009, 19:47

А какой именно схемой пользовались вы, только индуктивность?
На конкретной нагрузке эксперименты показали что на индуктивности остаётся примерно 20% напряжения, вот и приходиться экспериментировать!
Andrey

Сообщения: 30
Зарегистрирован: 29 окт 2009, 22:06
Откуда: Москва
прог. языки: С++, Python

Re: Помогите подобрать фильтр для ШИМ

Сообщение Duhas » 12 ноя 2009, 19:49

а поднять несущую нельзя?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Помогите подобрать фильтр для ШИМ

Сообщение Andrey » 12 ноя 2009, 19:55

В принципе конечно можно, но дело в том что для этого придётся перематывать входной транс, у меня гальваническая развязка с сетью, у меня запас примерно 5-10%.
Andrey

Сообщения: 30
Зарегистрирован: 29 окт 2009, 22:06
Откуда: Москва
прог. языки: С++, Python

Re: Помогите подобрать фильтр для ШИМ

Сообщение Duhas » 12 ноя 2009, 19:58

а причем тут входной транс? О_о просто чем выше частота ШИМ тем проще ее индуктивностью сгладить, имхо...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Помогите подобрать фильтр для ШИМ

Сообщение Andrey » 12 ноя 2009, 20:06

А я просто не так понял!
Я думал вы про напряжение!
Частоту ШИМ выбрал и так максимальной на более высокой заваливает фронты импульсов, засчёт оптопары используемой в схеме, которую тоже ни как не выкинуть из схемы!

Добавлено спустя 4 минуты 42 секунды:
А что вы думаете насчёт второй схемы???
Andrey

Сообщения: 30
Зарегистрирован: 29 окт 2009, 22:06
Откуда: Москва
прог. языки: С++, Python

Re: Помогите подобрать фильтр для ШИМ

Сообщение Duhas » 12 ноя 2009, 20:34

оптопару можно и пошустрее найти ) или току в нее больше вдувать.. я PC817 гонял на 28кГц ) ужас, но пашет )

про фильтр - не знаю, по идее нормально..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Помогите подобрать фильтр для ШИМ

Сообщение Andrey » 12 ноя 2009, 20:59

У меня PC827 ну насчёт оптопары это конечно мысль! Надо попробывать!!!
Andrey

Сообщения: 30
Зарегистрирован: 29 окт 2009, 22:06
Откуда: Москва
прог. языки: С++, Python

Re: Помогите подобрать фильтр для ШИМ

Сообщение Duhas » 12 ноя 2009, 21:05

плата готова уже ? если нет то внести изменения небольшие не проблема )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Помогите подобрать фильтр для ШИМ

Сообщение Victorovych » 13 ноя 2009, 17:04

quote="Andrey"]Доброго времени суток господа.
...задача банальна, малые габариты, иалая просадка напряжения, и соответственно низкий КГ. Заранее вам спасибо!!!![/quote]
без обратной связи по форме - не подадут...[
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Помогите подобрать фильтр для ШИМ

Сообщение Zeus » 18 ноя 2009, 11:01

Ничего изобретать не надо - все давно изобрели до нас. Есть готовые схемы инверторов - возьмите от туда.

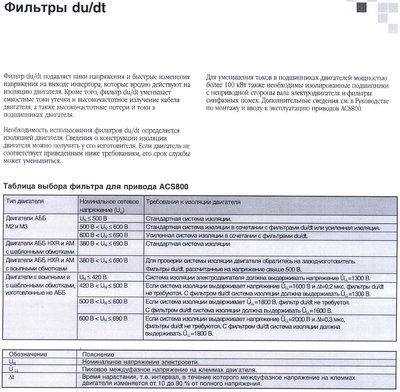

Слышали про синусные фильтры для частотных преобразователей? А про фильтры du/dt?
А про дроссели переменной индуктивности в цепи постоянного тока в них же?
Вот примеры (в интернете можно найти кучу другой инфы по ним):

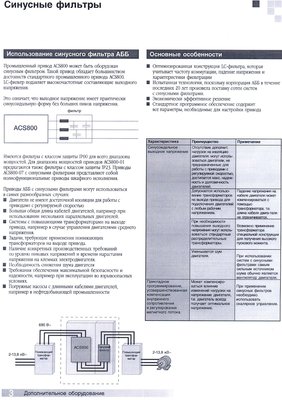

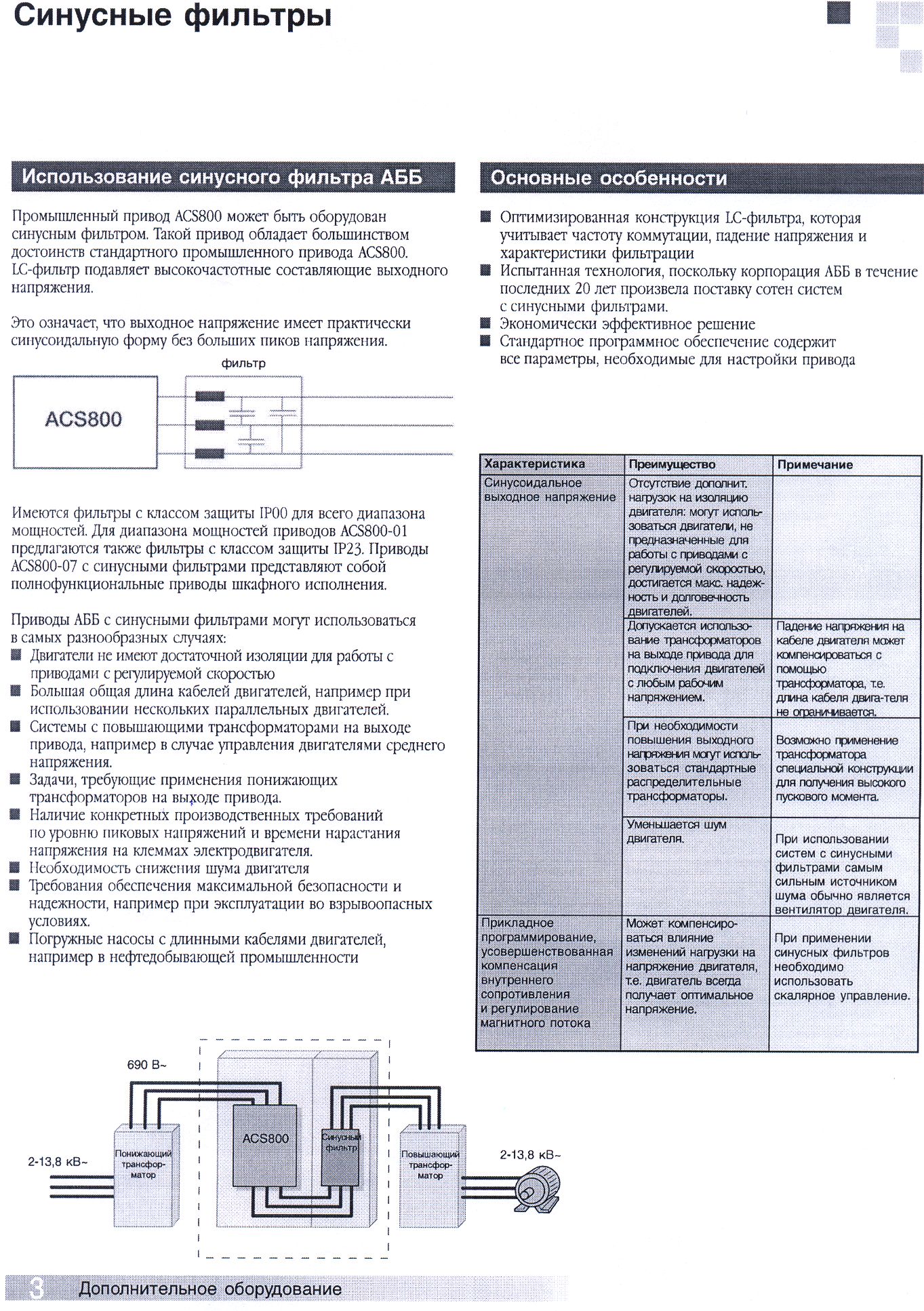

АВВ:

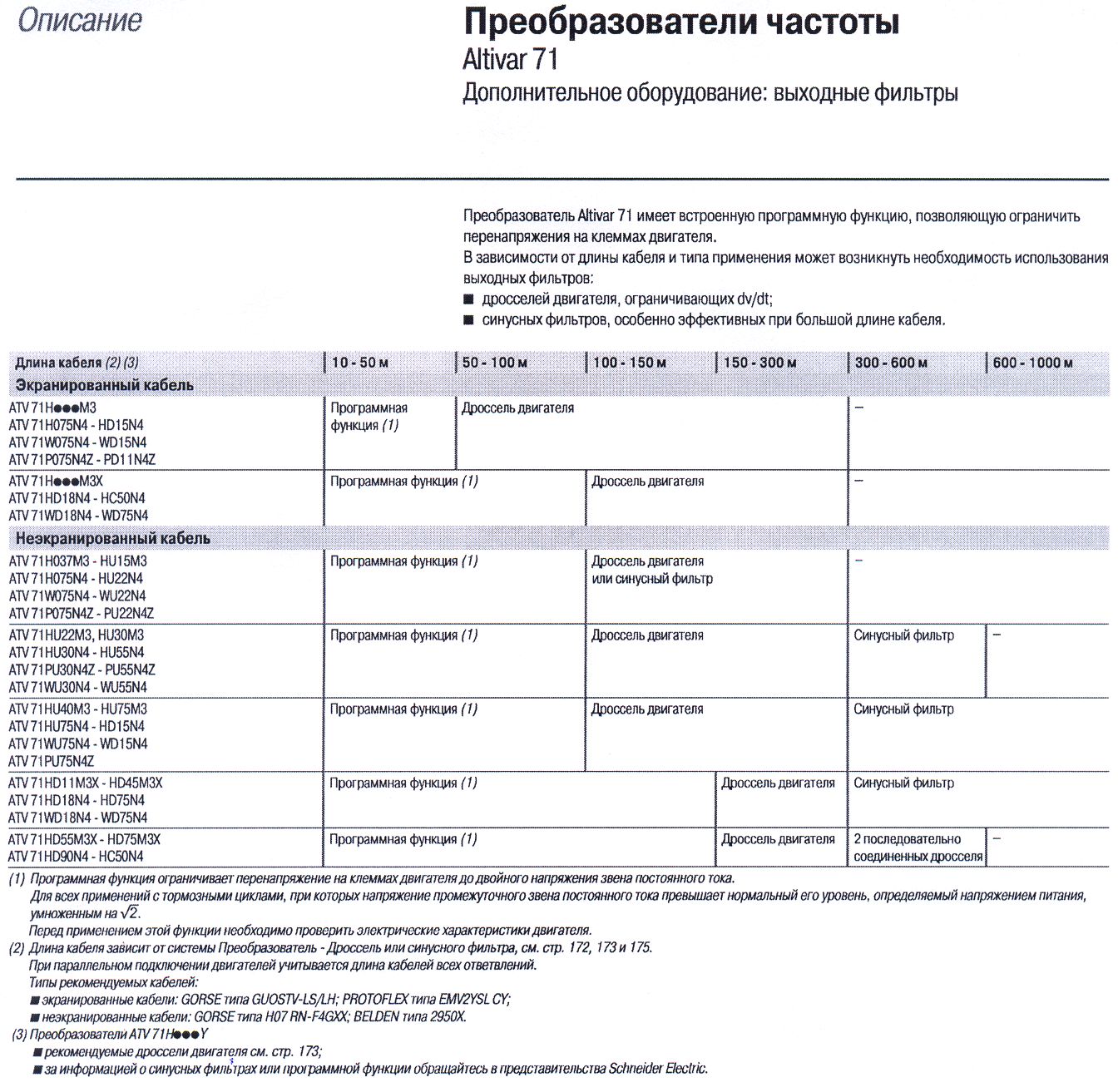

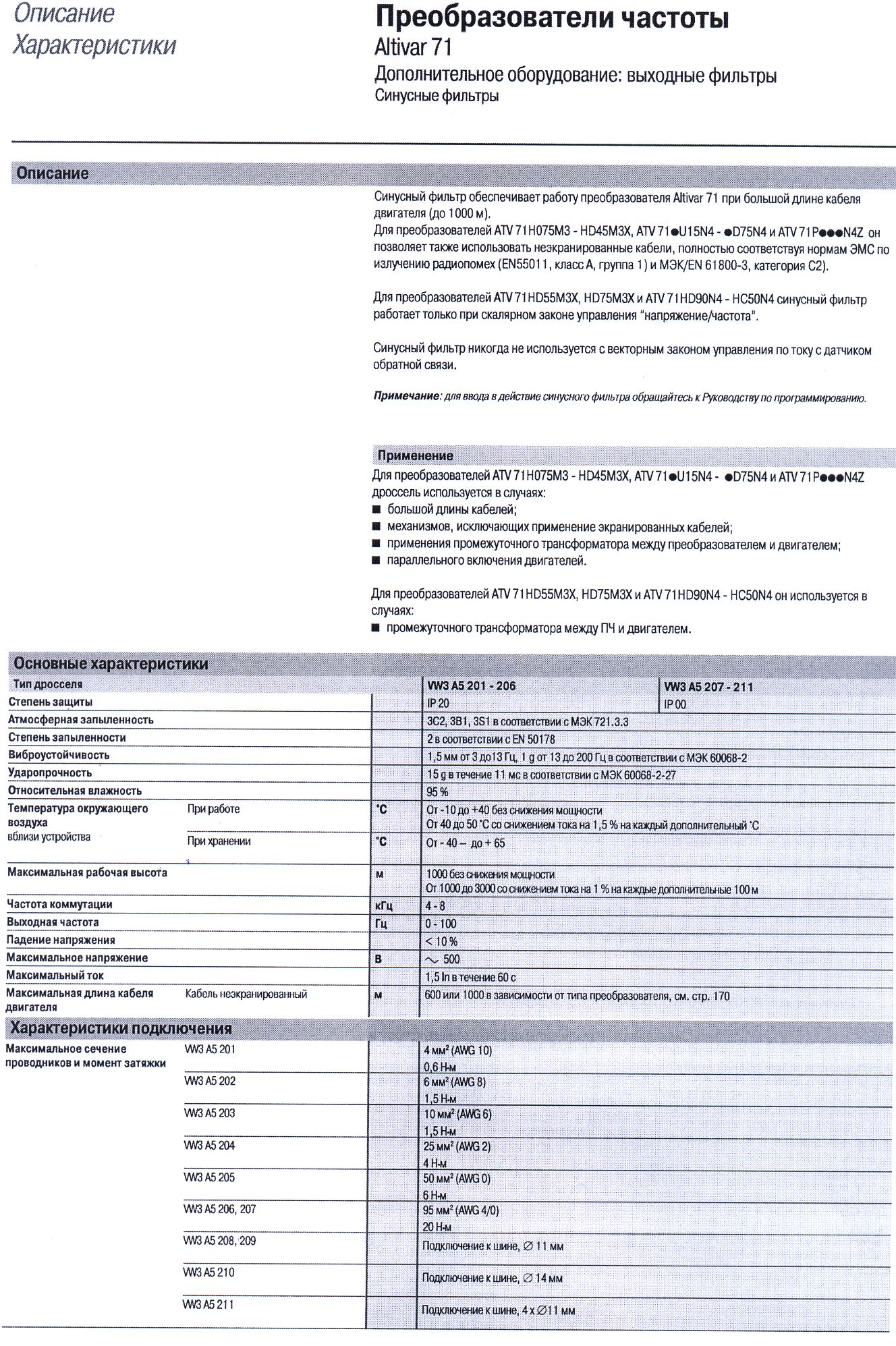

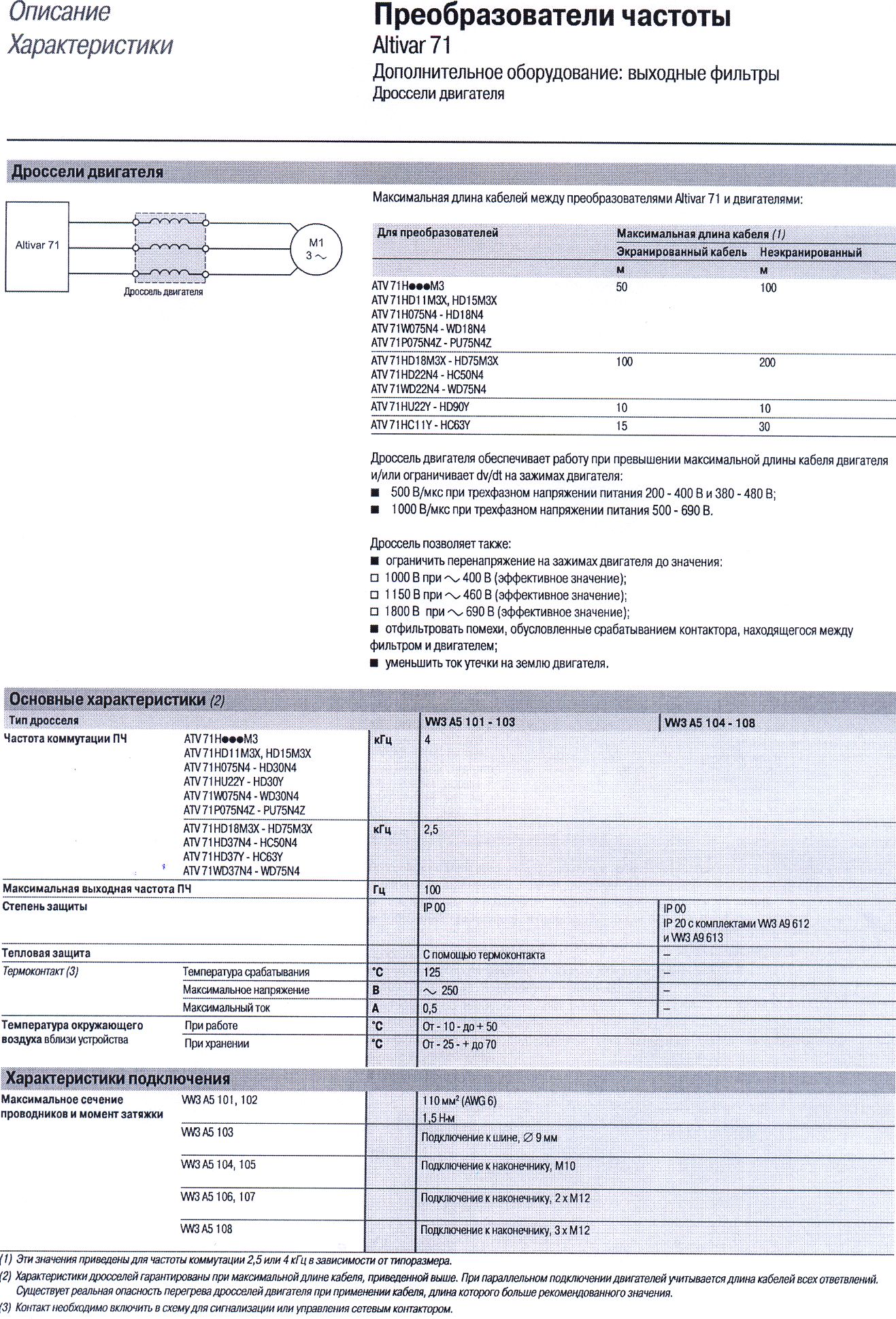

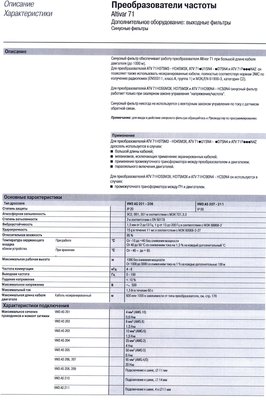

Шнайдер:

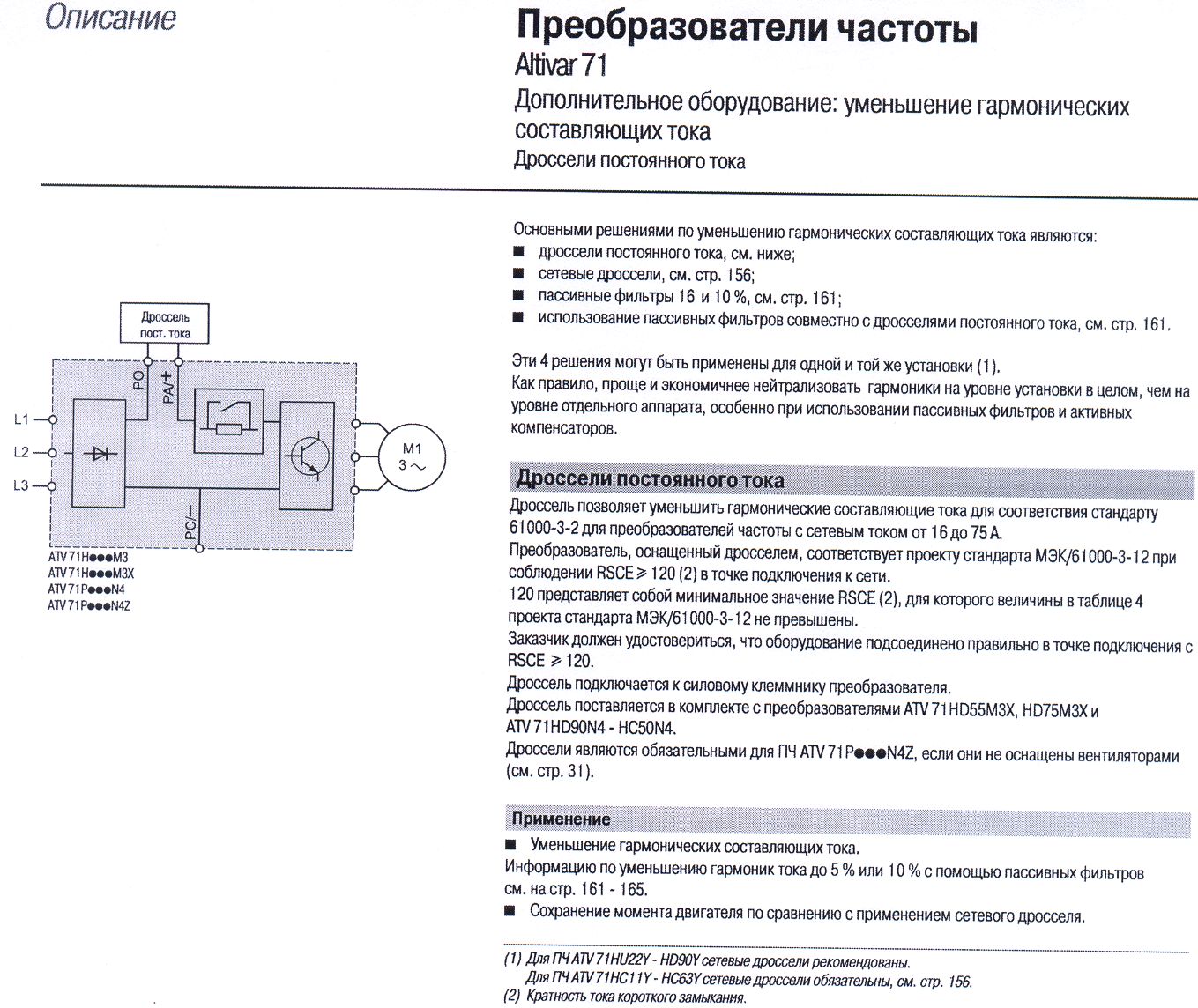

Дроссели в цепи постоянного тока (у АВВ запатентованные дроссели переменной индуктивности, которые меняют свою индуктивность в зависимости от % нагрузки от номинальной):


Заметьте частота коммутации снижается до 2,5-4кГц! Ни о каких сверхвысоких более 20кГц речи не идет!

Выходные синусные фильтры используются при определенной частоте коммутации (2,5-8 кГц). Кто-то смеялся в другой теме, что типа обменом энергии из конденсатора в индуктивность при коммутации двигателей только СССРовские конструкторы-идиоты занимались. Так-вот спешу огорчить вас - это используется повсеместно во всем мире!
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич
