High-Side mosfet drivers

Сообщение quarz » 30 окт 2009, 17:10

Много уже здесь было постов про мосфеты и драйверы, +1 )

Ищу драйвер для управления верхним P-мосфетом. Схема H-мост, питание до 80 В.

Если бы питание было < 20 В, можно было затвор коннектить к +U для того чтобы закрыть мосфет и к земле чтобы открыть. А при 80 В затвор опускать на землю - это смерть мосфету, я еще не видел Ugs больше 20.
Стабилитрон ставить имхо извращение - он может не выдержать амперного тока при перезарядке затвора.

т.е. нужен инвертирующий драйвер (типа TC4426) с питанием больше 80 В...такие существуют?
Типов людей всего 10: те, кто понимает двоичный код, и те кто нет.
Аватара пользователя
quarz

Сообщения: 88
Зарегистрирован: 21 окт 2007, 14:29
Откуда: Москва

Re: High-Side mosfet drivers

Сообщение avr123.nm.ru » 30 окт 2009, 17:15

IR2103 можно попробовать или аналогичный. Или схемку сделать на транзисторах как показано в начале топика про Н-мосты.

Для снижения тока управления можно применить два эмиттерных повторителя.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: High-Side mosfet drivers

Сообщение quarz » 30 окт 2009, 17:30

IR2103 управляет верхним N ключем, а мне нужен P.
Использую верхний P чтобы не усложнять схему дополнительными Cboost и генераторами
Последний раз редактировалось quarz 30 окт 2009, 17:34, всего редактировалось 2 раз(а).
Типов людей всего 10: те, кто понимает двоичный код, и те кто нет.
Аватара пользователя
quarz

Сообщения: 88
Зарегистрирован: 21 окт 2007, 14:29
Откуда: Москва

Re: High-Side mosfet drivers

Сообщение avr123.nm.ru » 30 окт 2009, 17:33

Дак не обходится. Он там есть навернка.

Я думаю при правильной схеме его и для P-mosfet можно использовать.
Последний раз редактировалось avr123.nm.ru 30 окт 2009, 17:49, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: High-Side mosfet drivers

Сообщение quarz » 30 окт 2009, 17:36

Щас посмотрю, можеть быть есть у IR полумостовые высоковольтные для верхнего P
Типов людей всего 10: те, кто понимает двоичный код, и те кто нет.
Аватара пользователя
quarz

Сообщения: 88
Зарегистрирован: 21 окт 2007, 14:29
Откуда: Москва

Re: High-Side mosfet drivers

Сообщение avr123.nm.ru » 30 окт 2009, 17:50

А почему N-транзистор не подходит ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: High-Side mosfet drivers

Сообщение quarz » 30 окт 2009, 18:12

у N всего 2 плюса - ниже стоимость и меньше Rds(on).
Зато появляется проблема с накачкой напряжения на 10-15 В выше питания для полного открывания верхнего N.
IR в AN-978 пишет, что Cboost зависит от частоты ШИМа (она у меня может меняться, но черт с ней, можно оставить постоянной) и от напряжения питания ключей. Вот оно у меня точно должно свободно меняться 40..80 В.
К тому же становится невозможным 100-процентный режим ШИМ, а значит придется изменять прошивку мк.
А отдельный генератор ставить для накачки...пока еще надеюсь найти готовый драйвер )

Хотя, возможно я где-то и ошибаюсь, в верхнем плече сам ни разу не использовал N, знаю только в теории

Добавлено спустя 12 минут 29 секунд:

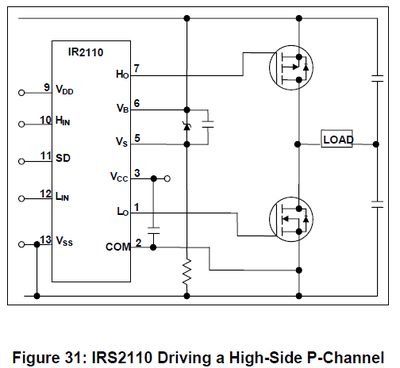

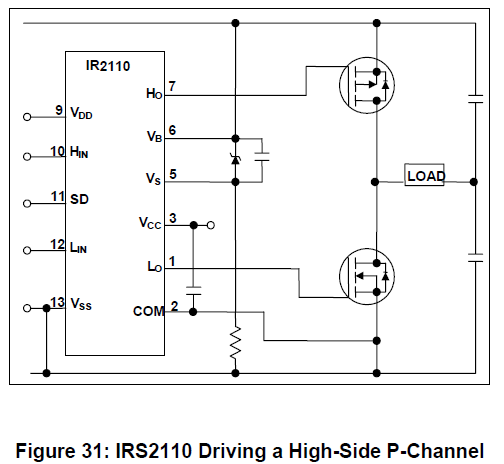

Нашел высоковольтный драйвер с P-channel в верхнем плече (схема в аттаче). Но там-то зачем Cboost используется?..
Вложения
Типов людей всего 10: те, кто понимает двоичный код, и те кто нет.
Аватара пользователя
quarz

Сообщения: 88
Зарегистрирован: 21 окт 2007, 14:29
Откуда: Москва

Re: High-Side mosfet drivers

Сообщение avr123.nm.ru » 30 окт 2009, 18:43

Чтобы питать верхний драйвер без большого тока через стабилитрон.

Добавлено спустя 6 минут 14 секунд:
quarz писал(а):у N всего 2 плюса - ниже стоимость и меньше Rds(on).
становится невозможным 100-процентный режим ШИМ


Вот вариант НАДЕЖНОГО питания верхнего для 100 % ШИМ
viewtopic.php?f=11&t=1963&p=21794#p21794
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: High-Side mosfet drivers

Сообщение quarz » 25 ноя 2009, 02:54

Вот вариант НАДЕЖНОГО питания верхнего для 100 % ШИМ


Кстати, эта схема в протеусе вылетает с ошибкой
Типов людей всего 10: те, кто понимает двоичный код, и те кто нет.
Аватара пользователя
quarz

Сообщения: 88
Зарегистрирован: 21 окт 2007, 14:29
Откуда: Москва

Re: High-Side mosfet drivers

Сообщение avr123.nm.ru » 25 ноя 2009, 10:14

Ужас !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: High-Side mosfet drivers

Сообщение seredin » 03 апр 2016, 22:26

Всем привет.
Решил освоить полевые транзисторы. Купил парочку транзисторов (STP75NF75) и драйвер IR2103.

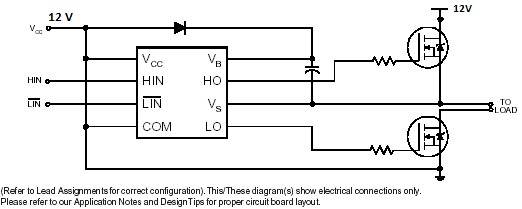

Собрал схему на рисунке ниже. Номинал обвеса такой: резисторы по 10 Ом, конденсатор 0.47 мкФ.
Появилась загвоздка, верхнее плече при частоте 1кГц не закрывается и транзистор всегда открыт :cry: колеблется в пределах 10 - 12В, а если просто подать сигнал на HIN, то HO выдает 12v потом спускается до нуля. Не держит почему-то напряжение на ноге HO , а нижнее плече работает четко. Уже третий день сижу с места ни как не сдвинусь...
Что делаю не так?

Добавлено спустя 3 часа 14 минут 52 секунды:
Подключил нагрузку в виде двигателя 12в к нижнему плечу, один контакт на выход транзистора, другой на плюс - движок начал работать.
Попытался проделать то же самое с верхним, подключил плюс к ноге драйвера Vs - движок дернулся и все... теперь на верхнем плече тишина ((
Хотя теоретически все должно было быть как и с нижним плечем...
Осталось еще пара драйверов)
Вложения
seredin

Сообщения: 23
Зарегистрирован: 22 май 2013, 22:16

Re: High-Side mosfet drivers

Сообщение besitzeruf » 13 июн 2016, 01:53

IR2103 требует PWM сигнала на входы, иначе может глючить.
besitzeruf

Сообщения: 1
Зарегистрирован: 13 июн 2016, 01:52


Вернуться в Электроника, электротехника
