DC-DC 5->12В

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: DC-DC 5->12В

Сообщение executer » 29 ноя 2009, 14:21

За "ЗЫ" спасибо, но я написал вроде что исходил из элементов что есть наличии.
На входе 5В на выходе 12В, может я не понимаю чего, но почему же тогда Step-DOWN?

Зависимость напруги от нагрузки очевидна. Очевидно также что без нагрузки лучше не включать ).
Что у вас там за порядочный симулятор который предупреждает? Я думал МикроКап - один из самых серьезных, но он, оказуется, голимый - не предупреждает :( .

В роли дросселя планировал использовать резистороподобные дроссели. размером с 0.5-0.25 Вт резюк. Не покатит? В нагрузке подсветка экранчика от мобилки будет.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: DC-DC 5->12В

Сообщение avr123.nm.ru » 29 ноя 2009, 14:41

У меня они почему то не работают в схеме "флайбэк" - отскок по русски.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: DC-DC 5->12В

Сообщение contr » 29 ноя 2009, 14:50

Вот типовая схема от Кристиана
Я вместо стабилитронов использовал конденсатор и резистор последовательно с подсветкой
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: DC-DC 5->12В

Сообщение executer » 29 ноя 2009, 15:07

фак, еще три раза сошлись на эту схему в этой теме и план будет выполнен.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: DC-DC 5->12В

Сообщение contr » 29 ноя 2009, 15:50

Вы хотите свою версию подпитки придумать или хорошую извратить до безобразия?
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: DC-DC 5->12В

Сообщение executer » 29 ноя 2009, 16:53

Хорошую переделать до возможности повторения
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: DC-DC 5->12В

Сообщение contr » 29 ноя 2009, 17:03

И с чем проблемы ? :pardon:
Транзистор любой с логическим управлением или npn
В роли дросселя планировал использовать резистороподобные дроссели. размером с 0.5-0.25 Вт резюк.

Вще они индуктивностью отличаются, а не только размером.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: DC-DC 5->12В

Сообщение executer » 29 ноя 2009, 17:50

Фигасе. Вы аж 7 последних ответов посмотрели! Еще бы пару тройку осилили - узнали бы что дроссель на 330 мкГн.

Транзистор любой с логическим управлением или npn

Круто. Но у меня только pnp :pardon:
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: DC-DC 5->12В

Сообщение contr » 29 ноя 2009, 17:58

дроссель на 330 мкГн.

Это значит что частоту раза в два придется увеличить или ШИМ вдвое уменьшить.
В отсутствие под рукой электрохлама с n-p-n транзисторами поверить сложно
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: DC-DC 5->12В

Сообщение SMT » 25 фев 2010, 11:56

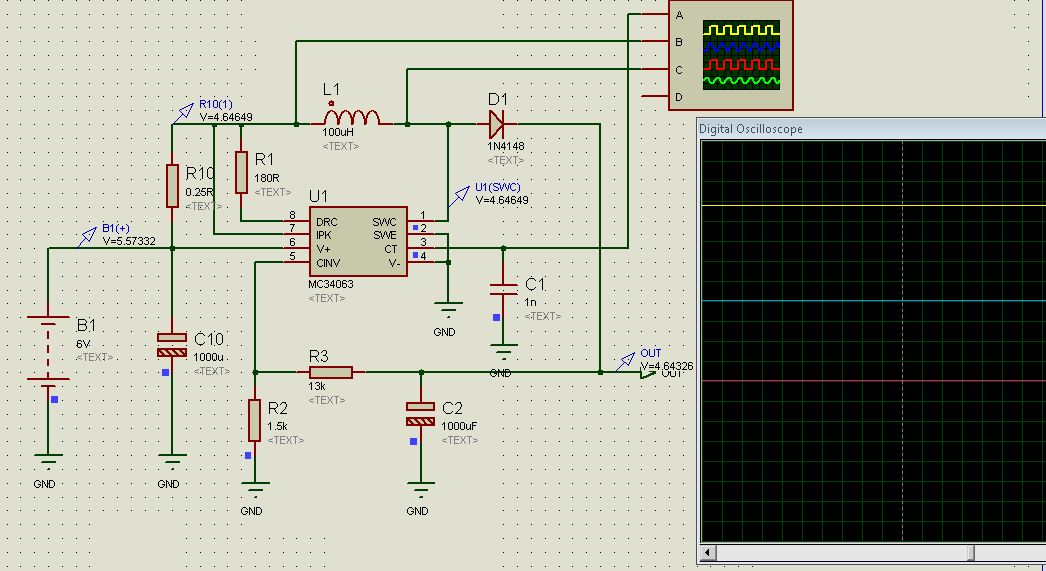

Здесь спрошу - набросал в протеусе степ-ап 6-12в, почему-то не работает. Что не так?

Проект симуляции в Протеусе
MC3463-step-up.rar
(13.49 КиБ) Скачиваний: 4
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: DC-DC 5->12В

Сообщение SMT » 26 фев 2010, 01:18

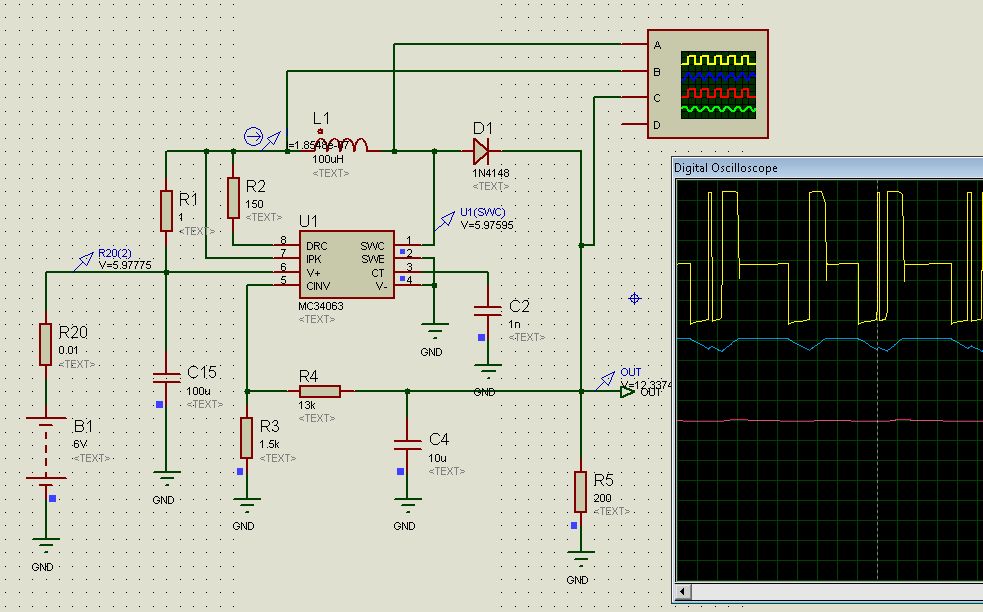

Так и не понял почему не симулирует. Нашел чужой проект - работает. Выкинул из него схему, экспортировал свою - тоже заработала.
От 7в генерирует 12в при максимум 60мА нагрузки. При большей нагрузке - напряжение падает. Конденсатор на выходе 5-15мкФ.
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: DC-DC 5->12В

Сообщение galex1981 » 26 фев 2010, 01:28

Может настройки какого нибудь элемента особые?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: DC-DC 5->12В

Сообщение SMT » 26 фев 2010, 01:40

я сначала все элементы поменял в своем проекте на подобные из рабочего - не помогло. Экспортировал схему из чужого проекта - не работает. Экспортировал свою схему в чужой проект - заработало. Понимаю, что в настройках дело, но не понял в каких.

Рабочий проект
MC3463-step-up-2.rar
(15.59 КиБ) Скачиваний: 1
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: DC-DC 5->12В

Сообщение Duhas » 08 мар 2010, 11:50

щас встала задача сделать степ ап для управления ключами.. дык я не долго думая нашел битый свич длинк ) там есть все что нужно )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: DC-DC 5->12В

Сообщение Myp » 08 мар 2010, 17:36

в сетевухах не слишком новых стоит степ ап 5в -> 9в
большая чёрная хрень квадратная
напсиано на ней толи 0509 толи 5090
вобщем 2 цифры 5 и 9 с ноликами
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
