Линейный регулятор для радиокамеры

Сообщение =DeaD= » 17 окт 2009, 10:56

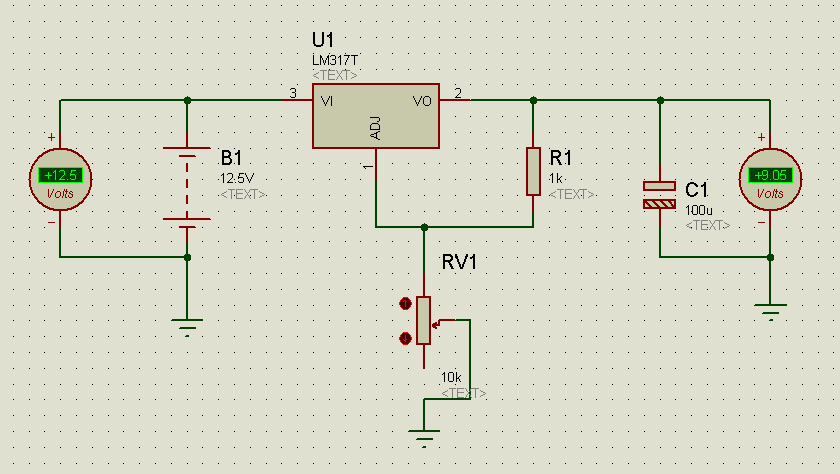

Для питания камеры напругой 10В от литиевого аккума напругой до 14В в заряженном состоянии нужен линейный регулятор LM217T, радиатор к нему, резистор 1К, переменник 10К, конденсатор электролит на выходной канал (я взял 100мкФ, 25В). Резистор 1К ставим между ногами Vout и Adj. Резистор переменный 10К ставим между ногой Adj и общей землёй. Электролит между землёй и Vout. Входное питание подаём на Vin + землю, выходное получаем с Vout + земля.

Ну и пусть тривиально, некоторым эта записка жизнь всё равно упростит :)

При проектировании схемы ни одной компоненты не пострадало, потому что протеус :)
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Линейный регулятор для радиокамеры

Сообщение contr » 17 окт 2009, 12:58

Ну и пусть тривиально, некоторым эта записка жизнь всё равно упростит

это уж как повезет. Плохой контакт в RV1 приведет к пшику камеры. Уж лучше 7809 поставить. Впрочем, в большинстве глазков это уже сделано.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Линейный регулятор для радиокамеры

Сообщение Duhas » 17 окт 2009, 13:21

думаю в конечном варианте там встанет постоянный резюк...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Линейный регулятор для радиокамеры

Сообщение contr » 17 окт 2009, 13:34

смысла нет. У глазков вилка питания 9..15В. Зачем лишнее в обвязку тыкать?
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Линейный регулятор для радиокамеры

Сообщение =DeaD= » 17 окт 2009, 14:18

Совсем даже не 9-15В, вот классика: http://glazkam.narod.ru/besprov.htm
9-12В интервал.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Линейный регулятор для радиокамеры

Сообщение contr » 17 окт 2009, 18:04

я о тех глазках, что проверены лично. Однако и приведенная Вами вилка питаний линейного регулятора не требует
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Линейный регулятор для радиокамеры

Сообщение =DeaD= » 17 окт 2009, 18:20

2contr: Не надо забывать, что линейный регулятор имеет свойство нагреваться. Конкретно на моей камере было вроде написано, что питание 9-10В, правда куда-то протерял бумажку эту от неё, как найду - напишу точно.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Линейный регулятор для радиокамеры

Сообщение mandigit » 19 окт 2009, 12:00

=DeaD= писал(а):Ну и пусть тривиально, некоторым эта записка жизнь всё равно упростит :)


Правильно - схемотехнике по реальным схемам нужно учиться!

Насчёт конденсатора C1 - великоват. 1uF должно быть достаточно.
Если схема питает именно камеру, то надо ее ставить рядом с камерой (длинные провода от аккумулятора), на входе регулятора - конденсатор большой емкости (компенсирует индуктивность длинных проводов), после регулятора конденсатор 1uF - обеспечит питание потребителя с учетом скорости реакции микросхемы-регулятора.
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Линейный регулятор для радиокамеры

Сообщение contr » 19 окт 2009, 12:46

В данном случае совершенно не учтен коэффициент ускорения удельного сопротивления для динамической нагрузки. С учетом параметров использованного регулятора, переходных процессов при автофокусировке и длины проводов, оптимальное значение С1=1,25мкФ +/-5%
Только в этом случае приведенная выше схема может считаться образцом правильной схемотехники и претендовать на премию IEE
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Линейный регулятор для радиокамеры

Сообщение Victorovych » 19 окт 2009, 13:33

Налейте мне того же что и предыдущему джентельмену :crazy:
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Линейный регулятор для радиокамеры

Сообщение =DeaD= » 19 окт 2009, 13:37

По моему это не "наливают" :D
