Еще вопрос о L293

Сообщение Kanoka » 20 сен 2005, 22:26

Ниже кусок даташита от L293, означает ли строка Min. Supply Voltage = Vss то что двигатели с питанием менее 4.5 вольт использовать нельзя?
Вложения
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение setar » 21 сен 2005, 11:50

нельзя, это логично, так как приходить будет более 4,5 вольт управляющего напряжения.
Аватара пользователя
setar
Site Admin

Сообщения: 9252
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Kanoka » 21 сен 2005, 12:07

Не совсем корректно поставил вопрос, при использовании раздельных источников питания Vs и Vss, Vs (питание на двигатели) может быть 3 вольта?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение setar » 21 сен 2005, 12:29

Да вопрос то корректно поставлен о чём спрашивали я понял ...
по идее проблемм быть не должно, а по руководству выходит что нельзя.
В итоге нужно пробовать....
Аватара пользователя
setar
Site Admin

Сообщения: 9252
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение -= Александр =- » 21 сен 2005, 16:22

Это у них в даташите косяк... У меня спокойно работало...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 21 сен 2005, 18:39

Это у них в даташите косяк... У меня спокойно работало...

Это радует, потому как движки в сумо-боте трехвольтовые и 4 банки ходовых акуммуляторов вместо 2 ни как у меня в конструкцию не вписываются.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение overlocker » 25 окт 2006, 16:09

Хех. Столько веток о Л293 с не очень конкретными названиями, даж не знаю какую поднять. Пусть будет эта, дабы не плодить новую.

Сия микросхемка управляет двумя двигателями от китайской машинки.
Питания двигателей - аккум 6 вольт, питание самой микрухи через 5-вольтовую КРЕНку от тогоже аккума.

Внимание!  Собсно сабж:
После непродолжительной работы (3-5минут) микруха оч. сильно нагревается, сволочЪ. Боюсь спалить и на долго робота не включаю. (((

Схему проверял многократно, даташит чуть наизусть не выучил. Но ошибки найти не могу.

ЗЫ.
Схему подключения использовал из даташита.
Аватара пользователя
overlocker

Сообщения: 126
Зарегистрирован: 22 июл 2006, 13:32
Откуда: Украина. г. Прилуки
прог. языки: basic
ФИО: щербина анатолий

Сообщение -= Александр =- » 26 окт 2006, 00:08

А защитные диоды ставил?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 26 окт 2006, 04:15

Двигатели на сколько Ампер? 293-ей больше одного противопоказано, может стоит заменить на 298-ю?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение overlocker » 26 окт 2006, 10:06

2-= Александр =
\\А защитные диоды ставил?\\
Нет. В названии микрухи пристутвует буква Д.

2Kanoka
\\Двигатели на сколько Ампер?\\
Каких ампер. )))) От маленькой пластмассовой китайской игрушки (могу выложить фото) думаю 100-300мА.

\\может стоит заменить на 298-ю?\\
Лежит одна, но я планировал использовать ее для следщуй модели, более продвинутого робота с более мощными двигателями

Посадил вчера и питание двигателей на  КРЕНку 5в. Время роботы до сильного нагрева увеличилось с 5 до 15 минут, после этого срабатывает защита от перегрева.
Только момент на двигателях заметно упал и пришлось менять передаточное отношение на колеса.

ЗЫ.
По ковру (в отличии от паркета) нагревается немного быстрее. Что, скорее всего, связано с работой двигателя в нагрузку и большим потреблением тока.
Короче, греется она и все тут, видать так должно быть.
А чтобы повысить время роботы и исключить нагрев драйвера, наверное, переделаю на полевиках.
Аватара пользователя
overlocker

Сообщения: 126
Зарегистрирован: 22 июл 2006, 13:32
Откуда: Украина. г. Прилуки
прог. языки: basic
ФИО: щербина анатолий

Сообщение Myp » 26 окт 2006, 14:53

overlocker писал(а):2-= Александр =
2Kanoka
\\Двигатели на сколько Ампер?\\
Каких ампер. )))) От маленькой пластмассовой китайской игрушки (могу выложить фото) думаю 100-300мА.



у меня вот 2 двигателя от игрушки на 1.5в
при питании 3в и под нагрузкой, 900мА каждый жрут
так что лучше тестером посмотри :wink:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение overlocker » 26 окт 2006, 15:51

2Kanoka and Myp
Звыняюсь... ))) Поюзал тестер. Так и есть, каждый по 400мА. Даже небольшая нагрузка - все 550 (хм, с виду такие маленькие....) А ведь так расчитывал с драйвером не заморачиваться. (((

Как уже сказал, 298-ю хочу использовать в следующем роботе. А вот 293 имею пару.
Реальный ли способ, увеличить ток, сделав этажерку из двух микрух?
Аватара пользователя
overlocker

Сообщения: 126
Зарегистрирован: 22 июл 2006, 13:32
Откуда: Украина. г. Прилуки
прог. языки: basic
ФИО: щербина анатолий

Сообщение libricon » 26 окт 2006, 18:19

релаьно наверно на одну микрузу один мотор, на оба повесить симметрично
libricon

Сообщения: 303
Зарегистрирован: 09 июн 2005, 19:49

Сообщение Myp » 26 окт 2006, 21:25

заценив на чипдипе цену на L293b
пошёл и купил по цене семечек отчечественный аналог КР1128КТ3А

вот теперь думаю
у неё ноги то хоть совпадают с импортным аналогом?

и можно ли в схему ниже её впаять без проблем???
Вложения

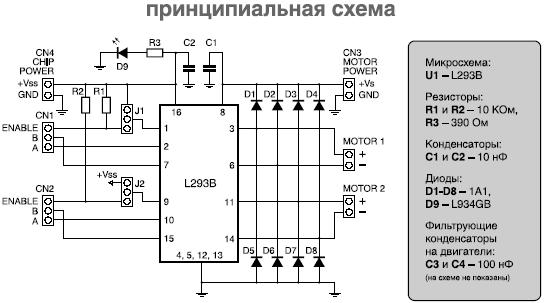

драйвер L293b.JPG
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 26 окт 2006, 22:23

по моему есть отечественная и с встроеными диодами, но она на 600 мА по моему.
