Переход на SMD компоненты и прочая солянка...

Сообщение Oberon » 01 окт 2009, 19:49

Поломав кучу свёрл (благо они по 10р. продаются), выпив национального напитка и почесав затылок решился перейти со стандартных многоножных компонентов на SMD (Да и тут как раз досталось много мег 16-16AI).
Собственно как маркируются SMD резисторы (самые ходовые: 0,125Вт 330 Ом, 10кОм), конденсаторы (22 пФ, 0,1мкф*63В) и катушки индуктивности? Да, и кто их производит. Приоритет на импортные изделия

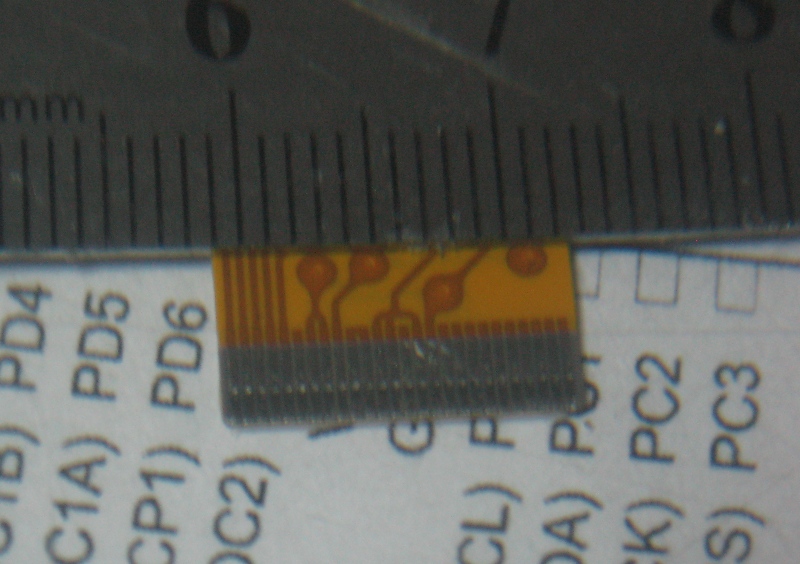

И попутно в волну - вытащил с сименса С35i дисплейчик, отрыл ДШ в закромах немецких бункеров, и теперь не могу найти на него разъём для монтажа на плату. Приблизительный шаг - 0,4..0,45 мм. Сам шлейф супертонкий. С усилительной пластинкой под коннектором толщина около 0,45мм

Аватара пользователя
Oberon

Сообщения: 8
Зарегистрирован: 15 сен 2009, 09:55
Откуда: N-S-K
прог. языки:
ФИО: Николай

Re: Переход на SMD компоненты и прочая солянка...

Сообщение =DeaD= » 01 окт 2009, 21:03

Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Переход на SMD компоненты и прочая солянка...

Сообщение Oberon » 01 окт 2009, 21:10

А коннектор плоский гугл не ищет :(
Аватара пользователя
Oberon

Сообщения: 8
Зарегистрирован: 15 сен 2009, 09:55
Откуда: N-S-K
прог. языки:
ФИО: Николай

Re: Переход на SMD компоненты и прочая солянка...

Сообщение =DeaD= » 01 окт 2009, 21:12

А разве такие шлейфики прямо на плату под резинку не лепят?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Переход на SMD компоненты и прочая солянка...

Сообщение Oberon » 01 окт 2009, 21:19

Не, их крепят через какую-то байду с открывашкой, на которых да же нет места что бы написать маркировку.
Аватара пользователя
Oberon

Сообщения: 8
Зарегистрирован: 15 сен 2009, 09:55
Откуда: N-S-K
прог. языки:
ФИО: Николай

Re: Переход на SMD компоненты и прочая солянка...

Сообщение =DeaD= » 01 окт 2009, 21:22

А фотку можно этой байды ;)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Переход на SMD компоненты и прочая солянка...

Сообщение Duhas » 01 окт 2009, 21:23

есть вариант напаять прям на плату его ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Переход на SMD компоненты и прочая солянка...

Сообщение galex1981 » 01 окт 2009, 21:27

Или из телефона выпаять этот разъем и напаять туда, куда надо
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Переход на SMD компоненты и прочая солянка...

Сообщение repository » 01 окт 2009, 21:41

Точно не скажу, но видел что то похожее в CD и DVD приводах (разъемы на плату)
repository

Сообщения: 260
Зарегистрирован: 29 окт 2008, 18:14
Откуда: Химки МО
прог. языки: Java

Re: Переход на SMD компоненты и прочая солянка...

Сообщение Oberon » 01 окт 2009, 21:43

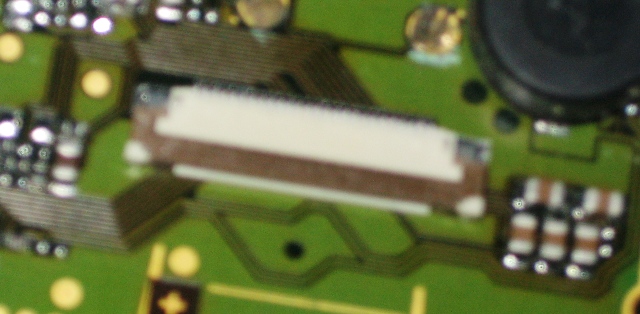

Вот эта байда. Качество ужасное ибо снято на мобильник соседа :friends:



Там коричневая штука поднимается, вставляется шлейф, штука опускается и плотно всё фиксируется.
25 контактов и ещё два по бокам. Да же если этот выпаяю, то надо будет ещё 2 штуки.

2repository:
В приводах чуть полегче, там шаг контактов не такой ювелирный :)
Аватара пользователя
Oberon

Сообщения: 8
Зарегистрирован: 15 сен 2009, 09:55
Откуда: N-S-K
прог. языки:
ФИО: Николай

Re: Переход на SMD компоненты и прочая солянка...

Сообщение repository » 01 окт 2009, 21:45

ремонт сотовых посетить, може у них что нить убитое с таким разъемом есть?
repository

Сообщения: 260
Зарегистрирован: 29 окт 2008, 18:14
Откуда: Химки МО
прог. языки: Java

Re: Переход на SMD компоненты и прочая солянка...

Сообщение galex1981 » 01 окт 2009, 21:47

Берешь фен от паяльной станции ставишь его на температуру 230-250 градусов и отлично выпаивается, причем пластмасса нисколько не плавится
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Переход на SMD компоненты и прочая солянка...

Сообщение SiemX » 01 окт 2009, 22:49

А ты выпаяй этот разъем и сделай маленькую платку переходник со штырьками. И не надо будет еще двух таких
SiemX

Сообщения: 159
Зарегистрирован: 08 май 2009, 21:21
Предупреждения: -1

Re: Переход на SMD компоненты и прочая солянка...

Сообщение Ворон » 01 окт 2009, 23:10

как вариант на паять проводочков на шлейф), а на место пайки пару капель эпоксидочки, ну можно..с чем нить другим зафиксировать место пайки)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Переход на SMD компоненты и прочая солянка...

Сообщение SERGEY_M » 01 окт 2009, 23:15

не помню в каком телефоне, шлейф прям к плате припаян был...
индикатор менял при помощи фена, только аккуратненько шлейф лудить нужно (плавится)
использовал сплав РОЗЕ, у него температура плавления низкая...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей
