Простой автомобильный блок питания для компа

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Простой автомобильный блок питания для компа

Сообщение flyroman » 16 сен 2009, 13:18

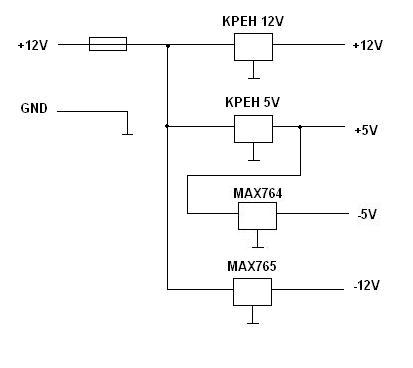

Интересно получится так? (обвязку не рисовал, чисто схематически)


MAX764 - преобразователь из +5V в -5V 0,2..0,3А
MAX765 - преобразователь из +12V в -12V 0,2..0,3А

3.3V не надо, AT-блок питания.

Хочу питать старенький компьютер Celeron 266 чтоли, или 180.
На блок питании у него написано:
+12V - 3A
+5V - 12A
-12V - 0.3A
-5V - 0.3A

Добавлено спустя 1 минуту 11 секунд:
Как думаете будет работать?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Простой автомобильный блок питания для компа

Сообщение EdGull » 16 сен 2009, 13:20

где эт ты кренки на 12А возмешь?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Простой автомобильный блок питания для компа

Сообщение Master » 16 сен 2009, 13:23

Не прокатит такой вариант, нада делать полноценный преобразователь напряжения на какой-нибудь TL494 и ВЧ транс мотать.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Простой автомобильный блок питания для компа

Сообщение flyroman » 16 сен 2009, 13:30

EdGull писал(а):где эт ты кренки на 12А возмешь?

а скока у кренок?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Простой автомобильный блок питания для компа

Сообщение EdGull » 16 сен 2009, 13:32

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Простой автомобильный блок питания для компа

Сообщение Master » 16 сен 2009, 13:39

И это заявленная, при температуре 20 градусов, а когда нагреется будет еще меньше.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Простой автомобильный блок питания для компа

Сообщение flyroman » 16 сен 2009, 13:45

а как получить + 12 V - 3A и +5V - 12A (ну можно чуть меньше думаю)..
В автомобильном аккумуляторе наверняка есть 12 и более Ампер? если я правильно думаю, то 55Ah на аккуме - это 55А может дать?

Добавлено спустя 4 минуты 56 секунд:
кстати тока что разобрал блок питания комповский, там так четко разделена силовая часть с другой....прям четко отделена, и все соединяется через трансфорсматор, позже приду сфоткаю покажу.
Я вот думаю, мож транс перемотать и переменку 12 подавать или больше...ну там посмотреть надо..пока на учебу бегу...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Простой автомобильный блок питания для компа

Сообщение Master » 16 сен 2009, 13:46

И при заведенном двигателе напряжение порядка 14 В, т. е. кренка на 12 уже не катит, поскольку ей наверное желательно 15-16 на входе.
Больше чем на 1.5 А это уже какие то схемы, но вряд ли одна микрушка 3 ножками.
55А*ч это значит что если снимать с аккумулятора ток 55А его хватит на 1 час, и он будет разряжен полностью, это все теоретически конечно.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Простой автомобильный блок питания для компа

Сообщение SSG » 16 сен 2009, 14:48

Можно и через одно место - построить мощный преобразователь 12-220 и пусть штатный БП трудится. Можно будет старый черно-белый телевизор в тачку поставить. Или радиолу. :)

Может лучше какой-нить старенький ноут аналогичной производительности купить? К нему хоть на одно напряжение преобразователь строить нужно будет.
I live My life!
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Re: Простой автомобильный блок питания для компа

Сообщение Master » 16 сен 2009, 15:13

Да или ноут, у него что-то около 24 В
Или готовый преобразователь купить в районе 100 баксов, самому сделать, но могут быть нюансы.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Простой автомобильный блок питания для компа

Сообщение SERGEY_M » 16 сен 2009, 15:57

Можно и через одно место - построить мощный преобразователь 12-220

это уж точно через одно место

все (практически) БП компов собраны на TL494
берем старый БП от компа, запитываем микру от 12В (желательно через RC фильтр)
разбираем транс (силовой) и считаем витки каждой обмотки. ВНИМАТЕЛЬНО!!!
уменьшаем к-во витков первичной обмотки в 12...13 раз, сечение увеличиваем в 5...6 раз и мотаем их две
затем мотаем остальные обмотки, которые смотали...
входную (сетевую) часть переводим на полевики и вместо полумоста делаем двухтактную силовую часть...
полевики выбираем соответствующие (при необхотимости паралелим без угрызения совести)
ими можно управлять непосредственно с микры (Master расскажет как :) )
на входе ставим емкостей побольше и ВУАЛЯ!!!
БП готов
если хоца развязать комп от АБ, то тут немножко сложнее, но реализуемо........

Добавлено спустя 1 минуту 37 секунд:
вот одна из схемок АТ БП компа.....
http://www.qrz.ru/schemes/contribute/power/bp_at200.shtml

Добавлено спустя 3 минуты 40 секунд:
АТХ БП отличается не сильно от АТ, его так-же можно переделать...
http://ezpc.ru/punit7.shtml
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Простой автомобильный блок питания для компа

Сообщение Master » 16 сен 2009, 16:32

ими можно управлять непосредственно с микры (Master расскажет как )

Я? А? Что.... :)
Тогда уже проще сделать ПН с нуля, чем после китаез переделывать, хотя кому как.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Простой автомобильный блок питания для компа

Сообщение SERGEY_M » 16 сен 2009, 16:36

можно и с нуля...
а имел ввиду узел управления полевиками, лень рисовать... :oops:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Простой автомобильный блок питания для компа

Сообщение Master » 16 сен 2009, 16:47

Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Простой автомобильный блок питания для компа

Сообщение flyroman » 16 сен 2009, 20:36

SSG писал(а):Может лучше какой-нить старенький ноут аналогичной производительности купить? Кхоть


но что вы все с ноутами, куда ты егов машине денешь?, я ж комп не буду ставить в машину как на стол....на виду только монитор с тачпанелью и все...

куда ты у ноута клаву денешь? с таким удовольствием я просто ноут в машину возьму...

Добавлено спустя 2 минуты 25 секунд:
SSG писал(а):Можно и через одно место - построить мощный преобразователь 12-220 и пусть штатный БП трудится.


через одно место строить не надо, такие вещи уже в магазине надо брать, недорого стоят и не 100 баксов !
150 W -1000 руб
300 W-1400 руб..
седня сморел....
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
