"Плывет" ШИМ

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

"Плывет" ШИМ

Сообщение D1mcon » 10 сен 2009, 21:16

Привет всем. :)

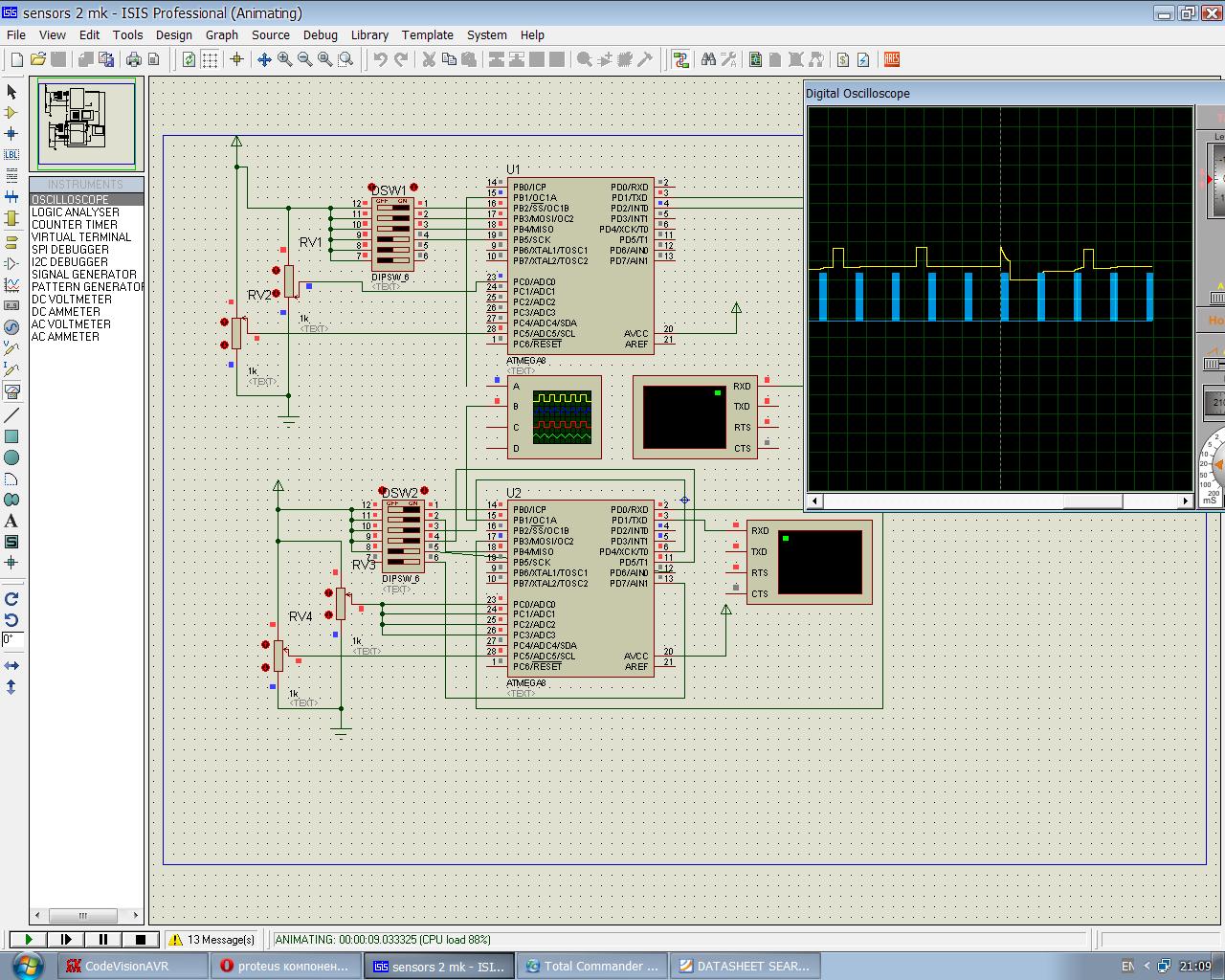

Возникла очень непонятная проблема - "поплыл" ШИМ (желтый график на картинке (режим non-inv 25% заполнения) от верхнего МК)
Синий график - тоже ШИМ но с другими параметрами, генерируется нижним МК. Если на схеме 2 МК то получается то что на картинке, даже если мк ни как не связаны. Если делать 2 отдельных проекта, то шим генерируется отлично.
Что-то не могу понять в чем проблема? :(
P.S МК - мега8, версия протеус 7.2 sp6.
Вложения
.JPG
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: "Плывет" ШИМ

Сообщение Сергей » 10 сен 2009, 21:21

Возможно баг протеуса. Попробуй на макетках сделать.

Добавлено спустя 56 секунд:
Плывет кстати не ШИМ, чото странное вообще
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: "Плывет" ШИМ

Сообщение D1mcon » 10 сен 2009, 21:25

Я бы с радостью, но у меня нет осциллогрофа. :pardon:

Добавлено спустя 3 минуты 4 секунды:
Причем это возникает когда в один момент времени у обоих сигналов высокий уровень.
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: "Плывет" ШИМ

Сообщение nest » 10 сен 2009, 21:27

D1mcon, если уж нету осциллогляда, то можно взять звуковуху от компа. и смотреть сигнал на ней.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: "Плывет" ШИМ

Сообщение Сергей » 10 сен 2009, 21:34

Как ты без осциллографа живешь Х_Х
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: "Плывет" ШИМ

Сообщение D1mcon » 10 сен 2009, 21:39

Мучаюсь :bad: . Может через месац пробью финансирование и лабораторию тогда заживем.
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: "Плывет" ШИМ

Сообщение galex1981 » 10 сен 2009, 22:03

Осциллограф вещь нужная!
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: "Плывет" ШИМ

Сообщение avr123.nm.ru » 10 сен 2009, 22:05

Без проекта трудно понять в чем причина. Убирите из него все что не связано с ШИМ и посмотрите.

Если скачаете PROTEUS 7.5 ( я рекомендую тот который сам использую - proteus123.narod.ru ) то помогать вам сможет больше народу.

Уход такой силный что похоже разная настройка ШИМ - попробуйте в оба МК указать одну и туже прошивку и посимулировать.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: "Плывет" ШИМ

Сообщение D1mcon » 10 сен 2009, 22:12

Даже если просту будут 2 МК, не связанные между собой, картина не меняется, наверное все-таки глюк протеуса :(
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: "Плывет" ШИМ

Сообщение avr123.nm.ru » 10 сен 2009, 22:15

без проекта можно долго гадать... наверно.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: "Плывет" ШИМ

Сообщение D1mcon » 10 сен 2009, 22:20

Вот схема с програмами, из схемы убрано все лишнее.
Вложения
.rar
(14.68 КиБ) Скачиваний: 6
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: "Плывет" ШИМ

Сообщение avr123.nm.ru » 10 сен 2009, 22:42

У вас частота в одно 6 в другом 4 мега и кода настрйки таймеров и ШИМ нет. А регистры смотреть - дак я не помню наизуть параметры.


Советую использовать новые модели ATmega8 - просто заново поместите процессоры на схему а эти удалите.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: "Плывет" ШИМ

Сообщение D1mcon » 10 сен 2009, 22:48

Ну про частоты да так и есть, но код настройки таймеров есть
Код: Выделить всёРазвернуть
// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: 5,859 kHz
// Mode: Ph. correct PWM top=00FFh
// OC1A output: Non-Inv.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer 1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x81;
TCCR1B=0x05;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;
OCR1A = 32;

это настройка таймера для верхнего мк.
нижний аналогично (т.е. сгенерирована CVAVR), только режим toggle и частота настроена значением регистра OCR1A в режиме fastPWM
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: "Плывет" ШИМ

Сообщение avr123.nm.ru » 10 сен 2009, 22:52

У вас 5,859 kHz а в PROTEUS 6 Мгц

и недавно только обсуждали различия чсчета в ФАСТ и в фаз корект режимах.

А в остальном это конечно PROTEUS глючный глючит.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: "Плывет" ШИМ

Сообщение D1mcon » 10 сен 2009, 22:54

5,859 kHz ну ведь это частота таймера, не совсем понял привязку к 6 МГц.
Ведь частота таймера определяется делителем относительно частоты МК.
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий
