LM358 как компаратор

Сообщение Сергей » 31 авг 2009, 23:25

Есть LM358 - подключен для работы как компаратор. То есть на + идет сигнал, на - идет опорное напряжение, ну и питалово. Все это дело работает от 9В, Vref у меня от 2.5В до 5В, сигнал от 0В до 9В. Вроде ничего заумного, но на выходе всегда лог 1. Я осциллом смотрю - пляшут импульсы длительностью пару мс и с периодом в десяток мс.. собсно а чего компаратор не срабатывает? Уровень явно ниже некоторых импульсов.. Дэвил Блэйн?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: LM358 как компаратор

Сообщение nest » 31 авг 2009, 23:43

быстродействия у ОУ не хватаит.
растянуть импульсы пробовал ?
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: LM358 как компаратор

Сообщение Сергей » 31 авг 2009, 23:46

Не пробовал.. но а чего так медленно он работает то? 1мс импульс предостаточно должно быть с паузой в 15мс.. какой параметр нужно смотреть в ДШ? какой ОУ\компаратор по распиновке подойдет с лучшими характеристиками?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: LM358 как компаратор

Сообщение avr123.nm.ru » 31 авг 2009, 23:53

LM393 может быть.

А схема то где ваша ? о чем гутарим ? в PROTEUS зырил ? ПОС добавлял чтоб из ОУ компаратор получить ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: LM358 как компаратор

Сообщение nest » 01 сен 2009, 00:09

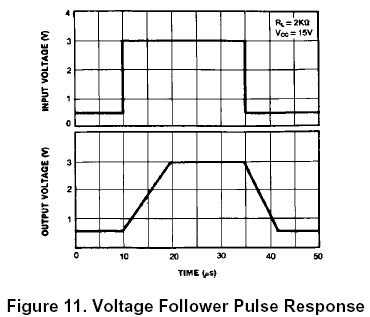

Сергей, надо смотреть время нарастания, типа мВ в мСек...


а чем заменить - да чем нибудь быстрым, у максима или у АД посмотреть... их сейчас много разных :) с доставабельностью , может, придётся подсуетиться. Ну и совместимолсть по ногам... - сомнительно.

Добавлено спустя 4 минуты 2 секунды:
ЫЫЫЫ!
у тебя МИЛЛИсекунды. быстрлдействия должно хватать :)

схему то точно собрал ? :)

LINK: GAW.RU - "Аналоговые компараторы"
.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: LM358 как компаратор

Сообщение Сергей » 01 сен 2009, 16:18

Разобрались. С компаратором все было нормально, проблема была в плате.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей
