Посоветуйте схему видеопредатчика (видеосендер)

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение galex1981 » 02 сен 2009, 21:54

Вклчаешь передатчик и настраиваешь на телеке...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение EdGull » 06 сен 2009, 19:49

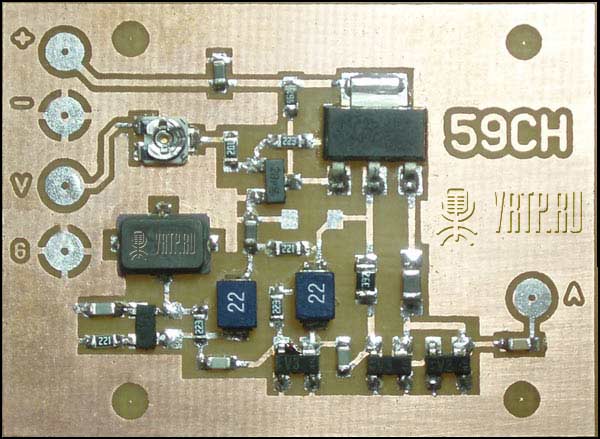

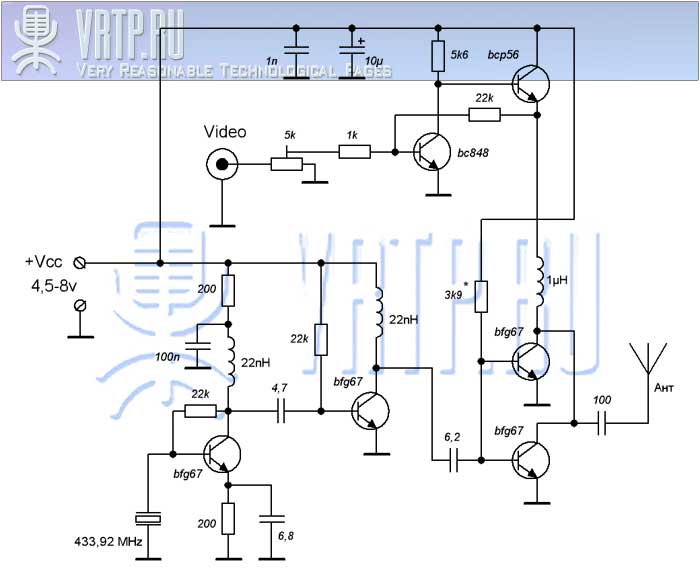

вот более мощная схема
http://vrtp.ru/index.php?act=categories ... ticle=1793




1793_CH_59_VIDEO_TRANSMITTER_power.zip
(15.97 КиБ) Скачиваний: 34
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение galex1981 » 11 окт 2009, 00:19

Собрал последнюю схему радиопередатчика - работает :), причем у меня гарантированно на 100 метров принимает устойчивый сигнал.
Заменил правда некоторые компоненты: bfg67 на bfg520. Катушек на 22нГн тоже не нашел - сделал самодельную: проводом 0,3-0,5 мм намотал безкаркасную катушку D=2-2,5 мм, 4 витка провода
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение EdGull » 11 окт 2009, 09:00

ай маладца!!! :Bravo: :good:

Добавлено спустя 38 минут 19 секунд:
а bfg520 достойная замена?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение galex1981 » 11 окт 2009, 09:13

bfg520 по параметрам даже немного лучше и проще купить. Даташит прилагаю
Вложения
bfg520.pdf
(146.15 КиБ) Скачиваний: 19
bfg67.pdf
(133.36 КиБ) Скачиваний: 12
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение executer » 11 окт 2009, 13:04

А с двух камер не выйдет так передавать? Эти керамические резонаторы только на одну частоту достать можно?
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение EdGull » 11 окт 2009, 13:07

ПАВ-резотаторы есть на разные частоты, например ближайший это на 418МГц
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение avr123.nm.ru » 11 окт 2009, 13:17

У Семенова Михаила можно по почте заказать SAW резонаторы в SMD на частоты 417,5 - 418,0 - 423,22 - 433,92 - 916,50 Мгц по 45 рублей от rfm.com

А можно посеребреный провод заказать по почте или найти и сделать стабильный контур на любую частоту вместо резонатора. На просто медном будет хуже гораздо.

И вроде Video обычно грузят 75 Ом-амаи и разделительный конденсатор ставят 220 мкФ так как у источников видео может быть постоянка на выходе. Не утверждаю но по-моему так.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение galex1981 » 11 окт 2009, 13:32

Народ, а может действительно стоит переработать схему для двух камер, я правда пока не знаю как это сделать :oops: ?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение Michael_K » 22 окт 2009, 23:29

Народ, кто-то пробовал схему на RT4 или RT5?

Что-то модуляция уж ОЧЕНЬ нелинейная. Не картинка, а гов.. ерунда какая-то.
Пробовал уровень модуляции крутить - увеличивал эмиттерный резюк в генераторе,
разбивал его пополам и т.д. - лучше, но не сильно.
(С дивидюка - чуть лучше, с камеры - хуже).

Модулятор выше более линейный? Какая у него глубина модуляции?

Добавлено спустя 1 минуту 46 секунд:
Мощность мне не нужна (10 метров, прямая видимость).
Мне картинку нормальную надо!
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение EdGull » 22 окт 2009, 23:40

что есть RT4 или RT5?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Посоветуйте схему видеопредатчика (видеосендер)

Сообщение Michael_K » 22 окт 2009, 23:53

что есть RT4 или RT5?


Это передатчики от телеконтролли готовые на пав и одном транзисторе.
Как тут:
http://roboforum.ru/viewtopic.php?f=11&t=6498#p115686

Ой, дак это ж ваше сообщение :))

Добавлено спустя 54 секунды:
содран один в один с модуля RT4-422,92 фирмы Telecontrolli. Номиналы изменять не нужно.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
