КДФ 115 А3 как подключить?

Сообщение yozik0ff » 31 авг 2005, 13:28

Нужно сделать, штуку, для определения белой линии, порылся в инете, нашел вот такой вот фотодиод - КДФ 115 А3. В качестве подстветки возьму обычные светодиоды. Если я фотодиод анодом подключу к порту контроллера а катод , через подстроечный резистор (скажем в 10 ком) и на питание +3 вольта. Будет работать?!! Или посоветуйте пожалста чтонибудь другое...
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Сообщение Kanoka » 31 авг 2005, 17:53

Есть модули с объеденеными диодом и фоторезистором, называются обычно Photo Reflector, подключать примерно так (см. атачмент).


Упсь, не дает картинку прицепить :(
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение setar » 01 сен 2005, 11:42

Kanoka писал(а):Есть модули с объеденеными диодом и фоторезистором, называются обычно Photo Reflector, подключать примерно так (см. атачмент).


Упсь, не дает картинку прицепить :(

цепляй заного, пофиксил ...
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Kanoka » 02 сен 2005, 16:16

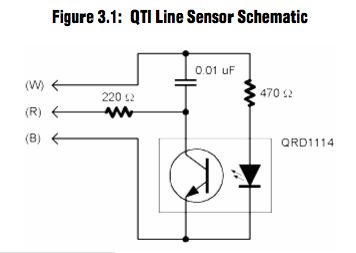

Схема подключения.
Вложения
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение yozik0ff » 02 сен 2005, 17:07

Kanoka Фенкью!
как понимаю
B - земля
W - питание
R - вход на контроллер
при засветке на входе будет "0" ?
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Сообщение Kanoka » 02 сен 2005, 17:56

Да, с выходами всё верно, с верху в низ: питание (+5 вольт), сигнал и земля.

Че будет на выходе незнаю, схему нашел в мануале на сумо-бота от некой компании Parallax. Соответственно решил велосипед не изобретать, а делать как у них, разве что может резистор на сигнальном выходе заменить на переменный?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Kanoka » 02 сен 2005, 23:30

Вот проблема, кто бы мог подумать, немогу найти маленького датчика на отражение в продаже :(
Может кто встречал?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение =DeaD= » 03 сен 2005, 12:27

Kanoka писал(а):Вот проблема, кто бы мог подумать, немогу найти маленького датчика на отражение в продаже :(
Может кто встречал?

Хотел ответить, но вроде уже отвечал :)
я так понимаю вам нужно существенно >1мм расстояние до объекта?
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Сообщение Kanoka » 03 сен 2005, 14:54

Ну да, забыл уточнить, в идеале миллиметров 5. Хотя если не найдется придется как то выкручиваться с миллиметровыми, KTIR0711S в частности, но их в свободной продаже я тоже не нашел :(
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Kanoka » 03 сен 2005, 21:01

Подходящие датчики нашлись у Шарпа, в связи с чем вопросец к электронщикам.
Кто может прикинуть схемку подключения этого датчика http://www.alldatasheet.com/datasheet-p ... P2S28.html

Потому как если с цифровой электронникой еще можно как-то разобраться, то когда дело доходит до емкостей и резисторов, начинается темный лес :(
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение lamobot.cpp » 12 сен 2005, 11:32

я правильно понимаю что при программировании такой схемы необходимо подтягивающие резисторы подключить? и во время засветки фотодиода ловить пришествие низгоко лог. уровня? :) Я так собра-работает, но попробовал и по другому включить-фотодиод в обратной полярности и в программе захватывал высокий лог. уровень (куча резисторов для регулирования тока и напряжения срабатывания имелась конечно же :)) НО даже при отключенном диоде (то есть нога микрухи была голая!) я все равно регистрировал какие то ложные срабатывания. в чем причина кто подскажет? в АВР на портах входа ведь триггеры Шмитта стоят-чего он в холостую срабатывает?
