делал из подручных, вроде работает но всетаки интересно ведь чем то автор руководствовался при расчете схемы. Хочу пересчитать, или хотябы подогнать под свои комплектуюющие.
- стр 1

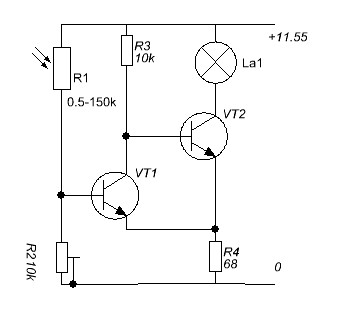

на сейчас фоторезистор работает в диапазоне 50 Ом-150кОм (солнце - темно, буржуйский - какой не знаю, взял то что было в магазине)
R2+R3 подстроечник 10 кОм.
R4 - 10 кОм
R5+R6 лампочка на 12 вольт 40 Ом, но при включении похоже сопротивление возрастает до ~400 Ом(ток 0,028А)
R7-68 Ом
питаю 11,55 вольт (от компьютера 12,3 через диод - доходит 11,55).
транзисторы КТ312Б h21э ~45-49 (замеряно прибором)
-----------------------
Интересно вот что,
1 не сгорит ли 1-й транзистор за счет тока БЭ при ярком солнце и малом сопротивлении фоторезистора всегото 50 ом и почему?

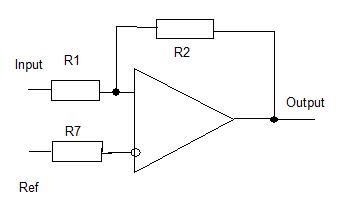

2 эффект триггера как расчитать, 1й транзистор закрывается примерно на 0,75 В на базе относительно земли, а открывается уже при 2,55 В. На R7 напряжение вырастает с 0,14 до 2,37 В. Или лучше упростить и вместо лампочки воткнуть светодиод, токи уменшьшатся зато сопротивление цепи гулять не будет.

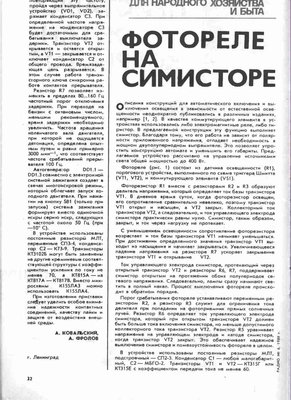

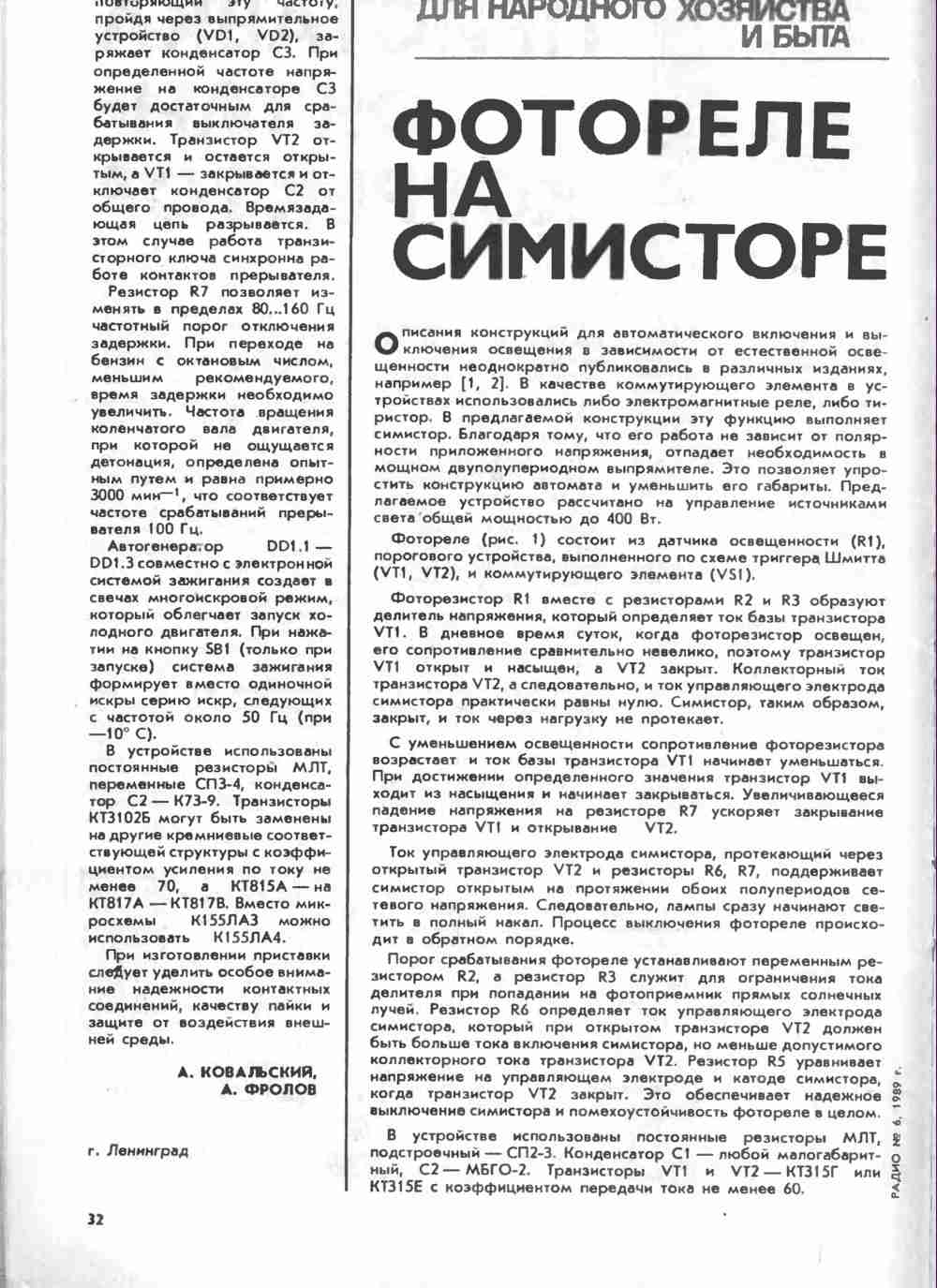

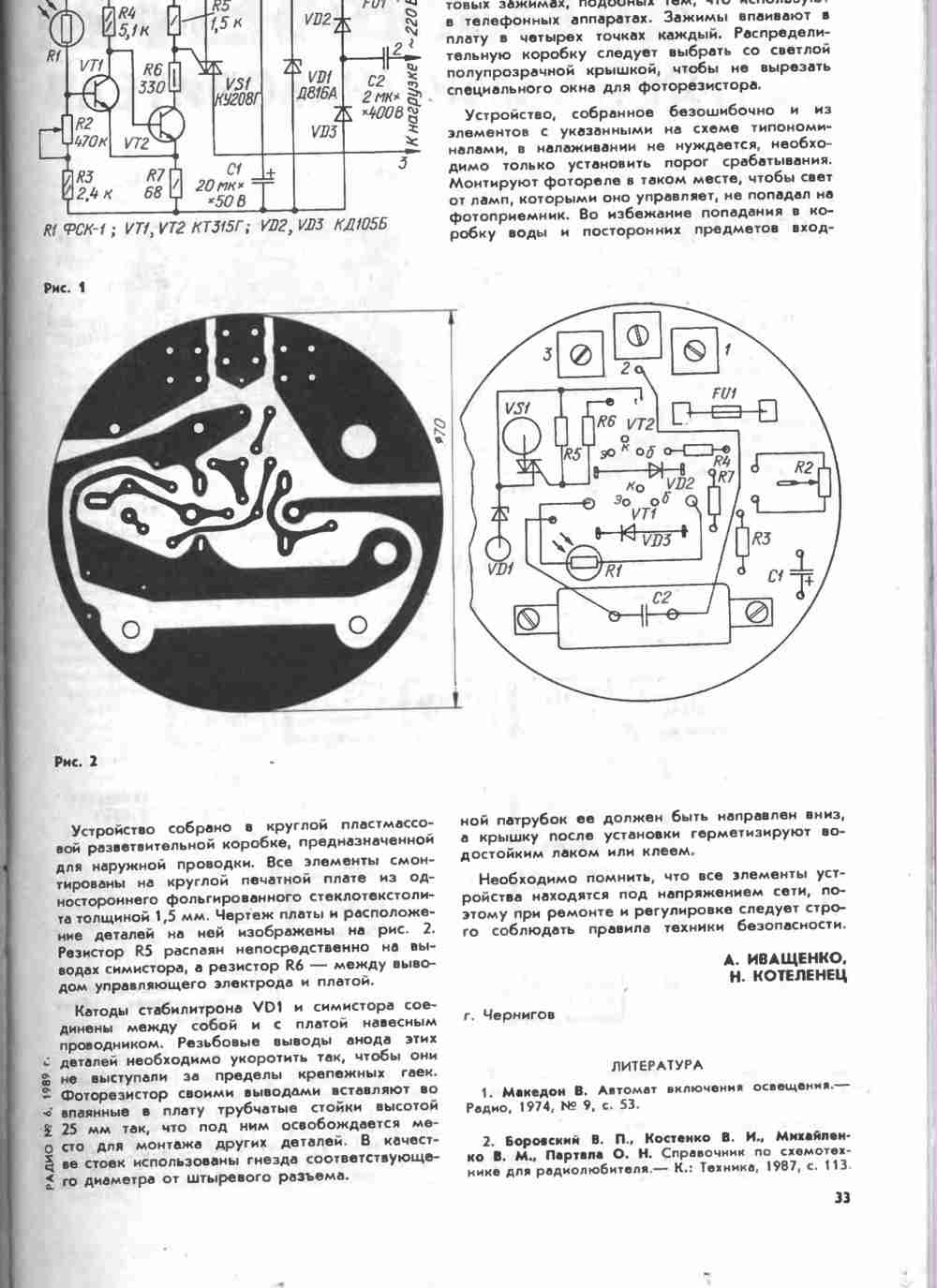

3 в статье указано на коэф передачи не меньше 60 ?? но работает и при H21э = 45. в чем подвох?
в общем схема допускающая самодеятельность в широких пределах но при этом еще рабочая.
нужно фоторезистор и R3 поменять местами, а то логика обратная получается
получилась...
