SERGEY_M писал(а):Ну пин ту пин необходим когда плата готовая есть и не охота сильно заморачиваться
В данном случае платы нет и возможностей по выбору комплектующих масса

Я рисовал под конкретный компаратор, если надо под другой компаратор или под операционник привязка к распиновке будет другая. 2rig нужно под другую мс - пиши или рисуй, обсудим

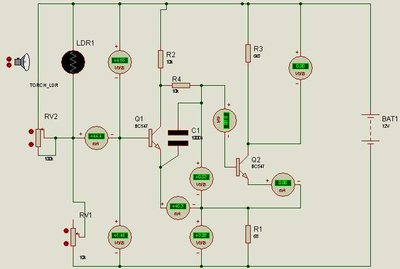

чтото ни как недогадаюсь как каритнку в протеусе сохранить, приходится экран скринить.
немножко поигрался, вроде работает.



Добавлено спустя 15 минут 58 секунд:

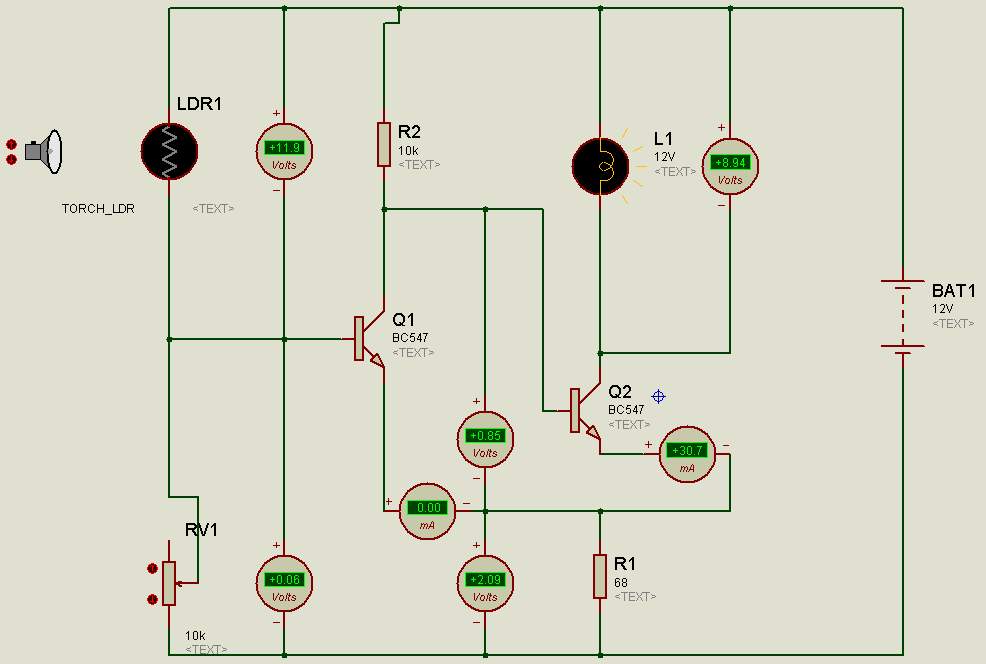

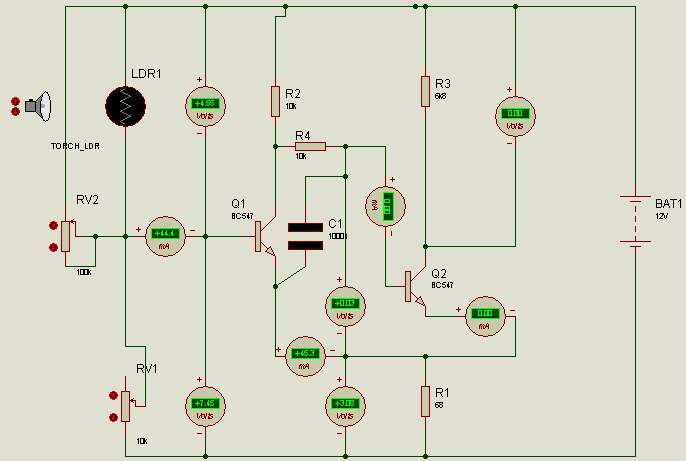

идем дальше, базу на плюс в реале думаю транзистор не выдержит в протеусе токбазы всего 44 мА

по моим прикидкам

поигрался с задержкой, емкость всего до 0.75 V заряжается - это нормально или надо поболеее, т.е. подругому воткнуть??

0.75V - это падение на диоде база-эммитер.

rig писал(а):идем дальше, базу на плюс в реале думаю транзистор не выдержит в протеусе токбазы всего 44 мА

foto_ulica_KZ B VT1.jpg

по моим прикидкам

А ток коллектора каков ????

===========

Супер прога ! Создание видео происходящего на экране вашего ПК и последующее редактирование, наложение меток пояснений и прочие чудеса мультимедиа.

http://www.techsmith.com/camtasia.asp ( там видео ознакомительное есть )

скачать - TechSmith Camtasia Studio 6.0.2 Build 885 Rus
http://torrents.ru/forum/viewtopic.php?t=1712264

Но можно и демо юзать бесконечно в virtualPC virtualbox

avr123.nm.ru если к фотке приглядеться то Ic=45,3мА в реале не пробовал.
меня больше по С интересует ответ. Про глюки протеуса наслышен
Victorovych что 0,75 падает на переходе это понятно, на полевичке тоже С стоит хотя там наверняка поболее напряжение, тут чтото я недопонимаю и аналогия неполная

Добавлено спустя 2 минуты 47 секунд:
аа, счас будет красный шрифт, Ic=45,3мА ток эмитера это , ток коллектора будет на 0,1 меньше, завтра проект выложу тчоб не тупить

Полевик упровляется напряжением и сопротивление его затвора безконечность (почти),С там будет перезаряжаться через затворный резистор. В случае с биполярником заряд будет через базовый резистор, а разряд через него же и через эмиттерный переход.

это я знаю.
короткое фоторезистора дает ток базы 150мА(пробовал с КТ312 и с ВС547, разница в 3мА 147 и 150), ток коллектора падает с 1,1 до 0,09мА.
напряжение К-0 с 0,19 вырастает до 10,2В

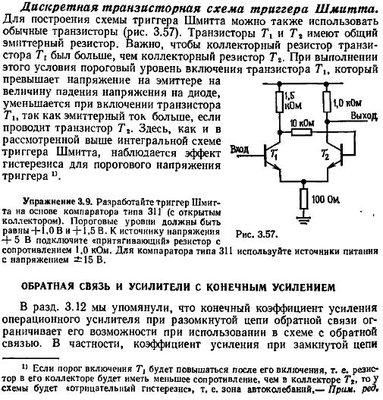

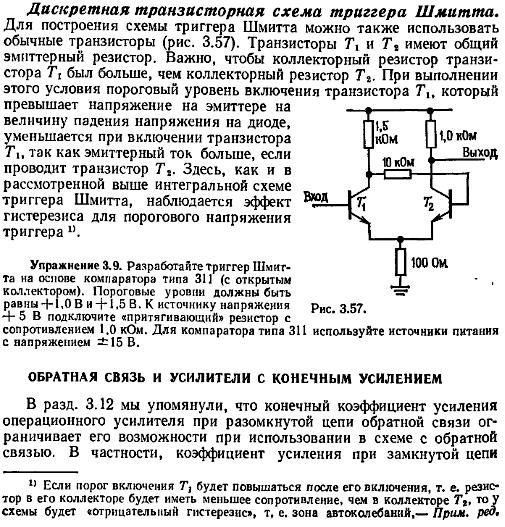

вот ведь, Хоровиц и компания уже давно все рассказали.

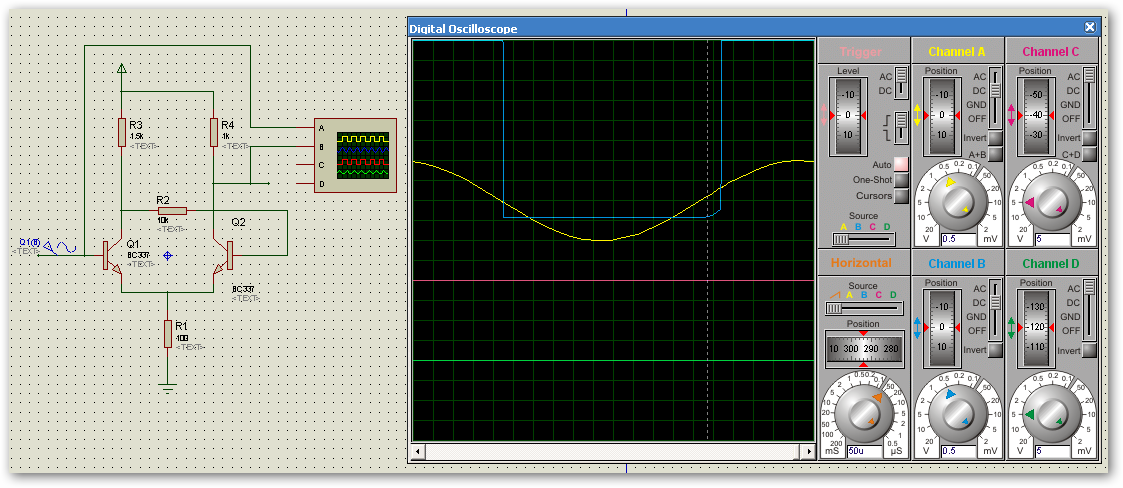

Работает тригер в PROTEUS

с триггером более менее понятно, про расчет его пока не очень но ладно, еще посчитаю.
идем дальше я хочу прикрутить оптопару MOC3043

Выходной ток оптосимистора в пике может достигать 1 А (т.е., он может управлять силовым симистором достаточно большой мощности). Последняя цифра в номере - это группа по входному току полного открывания фотодиода - соответственно, 1=15 мА; 2=10 мА и 3=5 мА.

на выход и управлять семистором. Со схемотехникой вроде тоже понятно. Остается прикинуть сопротивление фоторезистора в условиях приближенных к боевым, тоесть когда надо включить нагрузку и выключить, плюс регулировать если возможно, задержку включения/выключения. Пока рою в этом направлении.

Добавлено спустя 1 минуту 50 секунд:
сейчас посижу до срабатывания схемы, и замерю сопротивление фоторезистора! Смерчает.

Добавлено спустя 22 минуты 55 секунд:
фоторезистор в сумерках 20 кОм

ни чегосебе, я свой долгострой откапал!
вопрос у меня,

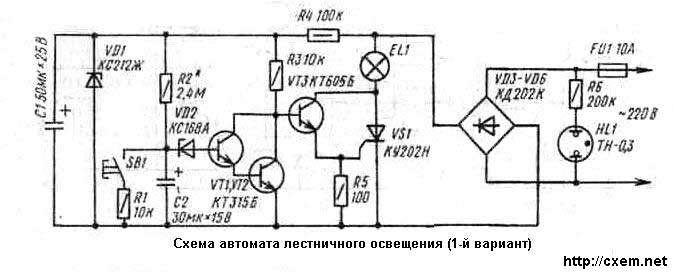

есть схемы типа такой:
тут с питанием управляющей части вроде все понятно, 220 режем резистором и стабилитроном, или конденсатором и резистором + стабилитрон. Пульсации сглаживаем емкостью, и пользуемся постоянкой.

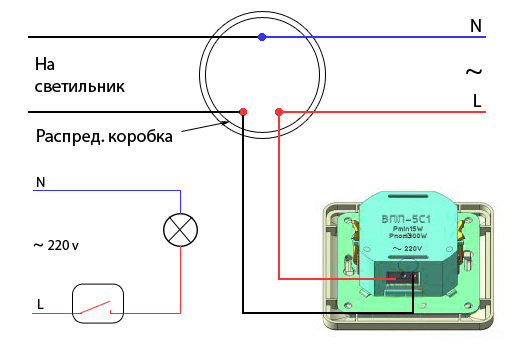

есть схемы дипа диммера ставятся вместо выключателя:
откуда в последнем варианте берется питание на управляющую часть при максимлаьной яркости, по идее все что падает на тиристоре и все, это около 0,6 вольта или больше? Хотя схемы собираются на микросхемах и наверняка требуется около 5 вольт.

Добавлено спустя 22 минуты 25 секунд:
Re: расчет цепей автомата уличного освещения на транзисторах

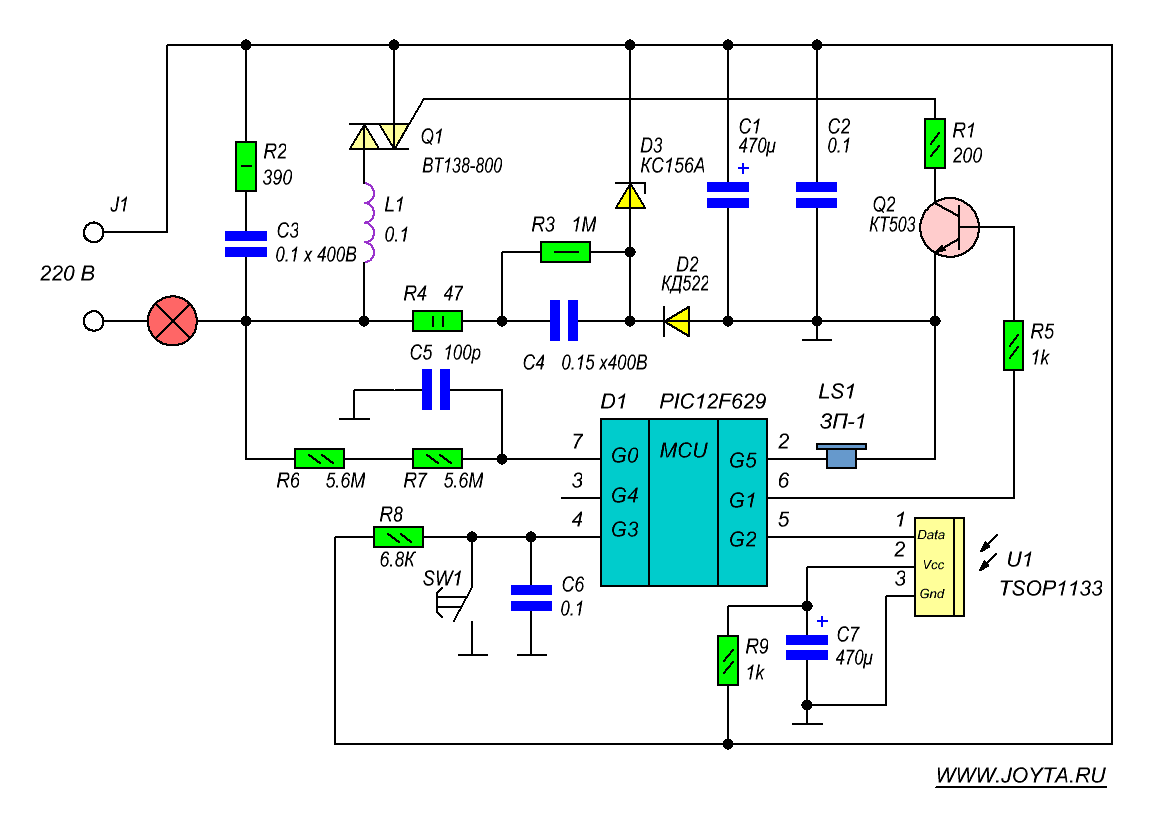

к примеру такая схема диммера:

откуда тут 5 вольт для МК берется? Сам выпрямитель понятен, но будет ли там 5 вольт?

для тиристора и для диннистора (если не ошибаюсь в последней схеме он) нужно какое то напряжение для его открывания!
и он же закрывается при отсутствие тока. так вот этого импульса который открывает тиристор и хватает видать для заряда емкости С1 (во последней схеме) что бы поддержать нужный уровень напряжения для МК до следующего импульса открывания
ИМХО так

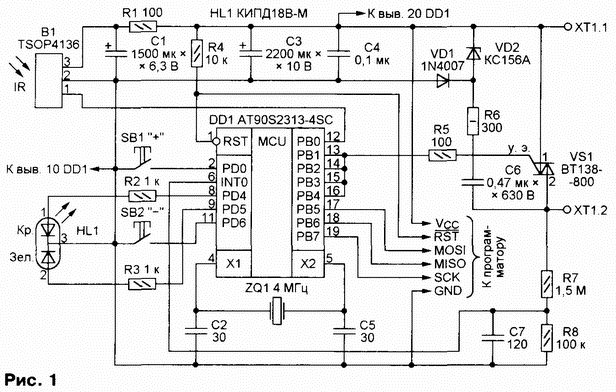

вот еще подобная схема:

Тоесть с извлечением питания для нужд управления можно не беспокоиться?
я хочу регулятор сделать вместо выключателя, или последовательно с ним.

по идее об этом подумали разработчики схемы
делай))

целый день паял в протеусе, ни чего не вышло,подсветка в 3 сек - напруга с 12 падает до 5-6, а от такого нпряжения симистор не открывается.

в даташите по bt138 написано что напряжение открытия порядка 1.65 вольт
при токе порядка 0.1ампер
