измерение тока

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

измерение тока

Сообщение dmq » 25 июл 2009, 14:24

День добрый!
Есть задача мерять ток до 4 - 5 А. И, разумеется, желание делать это с помощью МК (т.к. он все равно в схеме есть, то почему бы его не использовать)

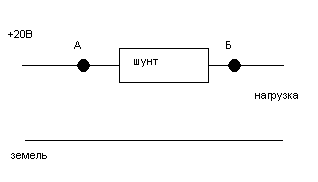

Во вложении типовая схема включения шунта для такого измерения. Но вот что именно мерять-то??? :)
Пните на мысль пожалуйста.
Вложения
.PNG
.PNG (2.28 КиБ) Просмотров: 1940
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: измерение тока

Сообщение EdGull » 25 июл 2009, 14:30

мерить напряжение на точка А и Б
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: измерение тока

Сообщение =DeaD= » 25 июл 2009, 14:34

2dmq: Шунт к земле ставь :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: измерение тока

Сообщение MiBBiM » 25 июл 2009, 14:39

падение напряжения на резисторе = IR
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: измерение тока

Сообщение dmq » 25 июл 2009, 14:40

Ок, шунт на землю, не понял почему, но пусть будет так :)
Намерял я напряжения, вычислил падение напряжения. Если теперь я поделю значение падения напряжения на сопротивление шунта, то получу ли я значение тока, протекающего через шунт?

Вот чувствую сейчас скажут что это основа основ (закон Ома то), но все равно иду на эшафот :)
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: измерение тока

Сообщение =DeaD= » 25 июл 2009, 14:46

2dmq: А попробуй не на землю и потом замерить там напряжение? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: измерение тока

Сообщение dmq » 25 июл 2009, 14:59

Порисовал в протеусе, чудесно работает :) Всем спасибо огромное в очередной раз )

Кстати независимо до нагрузки шунт или после (если верить протеусу)
Вложения
test.rar
(10.56 КиБ) Скачиваний: 13
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: измерение тока

Сообщение avr123.nm.ru » 25 июл 2009, 17:20

dmq писал(а):Пните на мысль пожалуйста.

А вы ПОИСКОМ ! по форуму воспользуйтесь. Это рекомендуется сделать еще ДО открытия темы.
Совсем не давно выкладывал документ о разных способах измерения тока и обсуждались схемы на шунтах.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: измерение тока

Сообщение Duhas » 25 июл 2009, 17:35

в любом включении меряется падение напряжения на шунте... делим падение на сопротивление получаем ток...

поскольку для того чтобы на шунте не падало много мощности он делается оч малого сопротивления... и по идее его неплохо бы пустить через операционник..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: измерение тока

Сообщение avr123.nm.ru » 25 июл 2009, 17:44

шунт пустить через операционник - это рулезно ! Поглядеть бы.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: измерение тока

Сообщение Duhas » 25 июл 2009, 18:37

хорошо напишу что напряжение с шунта.... кому надо - тот поймет.. не поймет - спросит....

а вот кому надо - тот будет трепаться...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: измерение тока

Сообщение avr123.nm.ru » 25 июл 2009, 18:58

Усиление, масштабирование и фильтрация напряжений и сигналов - задача-упражнение 9 - http://avr123.nm.ru/z09b.htm

AN894 датчики обратной связи в электроприводе. Шунты верхние и нижние, энкодеры, усилители, компараторы, датчики тока LEM, датчики холла. http://ww1.microchip.com/downloads/en/A ... 00894a.pdf
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: измерение тока

Сообщение dmq » 25 июл 2009, 21:06

Авр123, вы как всегда в своем духе - все_козлы_один_я_д'Артяньян, не в обиду разумеется, шутки для...
Спасибо за полезный пинок, ту_самую_тему прочитал полностью. Уяснил что шунт в принципе сойдет. Но конечно-же понравились датчики на эффекте Холла. И снова предложенный ACS715 у себя в городе не нашел, на минибот.ру тоже нет, и только чипфайнд предложил от 29шт (нафик столько не надо, да и дорого для хоббистов).
Так вот, может есть наподобе датчик, чтоб был хоть более или менее доступен и с ценой небольшой?

------------- добавлено ---------------

нашел вроде acs712/713, буду в понедельник узнавать по наличию и ценам...
Последний раз редактировалось dmq 25 июл 2009, 21:24, всего редактировалось 1 раз.
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: измерение тока

Сообщение avr123.nm.ru » 25 июл 2009, 21:24

Есть датчики которые размещаются над дорожкой платы с током или у провода с током. Шучите и обрящите !
Бесконтактные измерители тока охватывающие проаодник с током называют часто LEM
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: измерение тока

Сообщение SkyStorm » 03 авг 2010, 17:48

Займусь некропостингом :)
Вопрос dmq реально с ACS712 поработали? или тогда удовлетворились шунтом?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2599
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович
