Спаренные диоды

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Спаренные диоды

Сообщение Master » 21 июл 2009, 17:06

Купил диоды Шоттки 2 диода в одном корпусе. Распиновка вот такая у них. А как их мостом включать? Ну чтобы выпрямитель сделать.
Вложения
.JPG
.JPG (1.97 КиБ) Просмотров: 951
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Спаренные диоды

Сообщение avr123.nm.ru » 21 июл 2009, 17:08

Наверно 3 штуки надо.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Спаренные диоды

Сообщение blindman » 21 июл 2009, 17:13

Купить такие же, но с общим анодом?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Спаренные диоды

Сообщение boez » 21 июл 2009, 17:26

Либо купить пару штук с диодами включенными полумостом (анод к катоду).
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Спаренные диоды

Сообщение SERGEY_M » 21 июл 2009, 17:28

нужен именно мост?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Спаренные диоды

Сообщение Master » 21 июл 2009, 19:31

avr123.nm.ru Тогда уже 4 и спаренные включать как один, 2*20 = 40 А :) небольшой запас по току будет.
blindman, boezДумал, нету таких у них.
SERGEY_MАга.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Спаренные диоды

Сообщение avr123.nm.ru » 21 июл 2009, 19:39

Master » 21 июл 2009 19:31 Вт avr123.nm.ru Тогда уже 4

Хорошо. Я не против. Одобряю - 4.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Спаренные диоды

Сообщение -= Александр =- » 21 июл 2009, 19:42

А не проще сделать обмотку со средней точкой и юзать всего 2 диода?
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Спаренные диоды

Сообщение avr123.nm.ru » 21 июл 2009, 19:44

Он ответил что ИМЕННО МОСТ нужен.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Спаренные диоды

Сообщение SERGEY_M » 21 июл 2009, 22:46

я так понимаю ему мост нужен для реализации двухполярного питания усилка(ов)
а там мост нужон...
4 спарки и реально будет ништяк :good:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Спаренные диоды

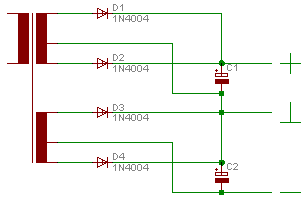

Сообщение nest » 21 июл 2009, 23:22

мост нужен для реализации двухполярного питания усилка(ов), а там мост нужон...


да ?
Вложения
Последний раз редактировалось nest 21 июл 2009, 23:40, всего редактировалось 2 раз(а).
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Спаренные диоды

Сообщение Master » 21 июл 2009, 23:27

Ага-ага для усилка.

2 nest
Ээээээээээ, ушел думать.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Спаренные диоды

Сообщение SERGEY_M » 21 июл 2009, 23:27

не...
не эффективное использование тр-ра :no:
но в принципе :roll:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Спаренные диоды

Сообщение nest » 21 июл 2009, 23:39

если импульсник - дополнительные десять витков - похрен.
если 50 Гц - то тяжкловат массой, то да.
(подправил картинку точками соединений.)
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Спаренные диоды

Сообщение Master » 21 июл 2009, 23:45

Импульсник, но чета не охота мотать 4-и обмотки, лучше я пойду еще 2 диода куплю :)
Ладно с диодами разобрался, еще вопрос (не потеме совсем, но не охота новую создавать). ВЧ транс мотаю проводом 0,8 мм по 5 жилок, их обязательно располагать рядышком или можно предварительно скрутить между собой, а потом намотать как одну общую жилу?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
