Сообщение dmq » 02 июл 2009, 15:12

Подскажите, кто пользуется FT232. Один раз использовал FT232RL - схема включения по даташиту, заработал сразу и проблем не было. В этот раз FT232RL (SSOP) не нашел, взял FT232BL (QFP). Схема включения так же по даташиту с питанием от USB порта. Единственное - место для ферритового колечка оставил, но пока заменил перемычкой и резисторы по 27 Ом на D+, D- не поставил. В итоге имею "устройство не опознано". Перепроверил плату - ошибок нет. При подключении к USB TXD_led и RXD_led поморгают, один из них остается включеный и "устройство не опознано". Иногда при подключении светодиоды не моргают вообще.

Просто надо идею со стороны, а то голова пухнет уже :) Может микросхема бракованая?

Заранее извиняюсь за очередной глпый вопрос..
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: FT232BL

Сообщение avr123.nm.ru » 02 июл 2009, 15:32

наверно наличие такта надо посмотреть. можно крупные фотки выложить.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: FT232BL

Сообщение dmq » 02 июл 2009, 16:09

http://pdf1.alldatasheet.com/datasheet- ... 232BM.html
стр.15

Там в самой простой схеме включения вообще без внешнего задающего "чего-либо", т.е. не надо ни внешних тактов ни кварца. Т.е. даже и не знаю где бы померить есть ли частота какая - нибудь )

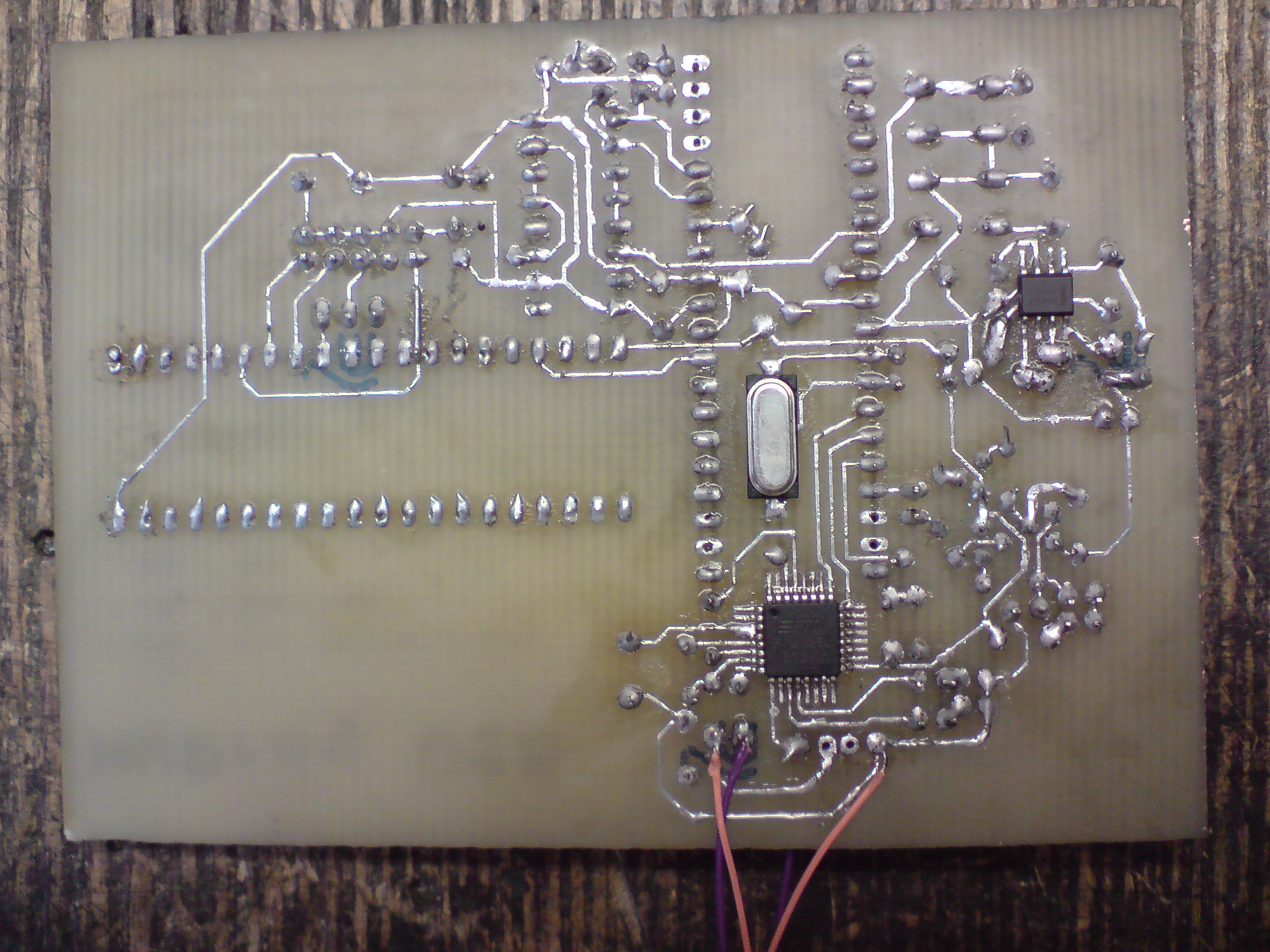

Фотку платы? Ок, во вложении.
На плате большие микросхемы не установлены, маленькая справа сверху - МС34063, на данный момент отключена (со злости перегрыз дорожку скальпелем :) ).
"Соплей" нет, перепроверил еще раз...
Вложения
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: FT232BL

Сообщение galex1981 » 02 июл 2009, 16:21

Может и микросхема бракованая...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: FT232BL

Сообщение avr123.nm.ru » 02 июл 2009, 17:01

Помоему надо даташит прочитать и либо кварц поставить 6 Мгц либо такт подать, либо с буквай R использовать - ей внешний такт не нужен.

Вот вам документ - "дизайнер гад !" :Yahoo!:

dmq писал(а):http://pdf1.alldatasheet.com/datasheet-pdf/view/202272/FTDI/FT232BM.html
стр.15 Там в самой простой схеме включения вообще без внешнего задающего "чего-либо", т.е. не надо ни внешних тактов ни кварца...


т.е. в некоторых случая наличие даташита не то что не помогает но даже ВРЕДИТ ! Без ДШ чел глядишь позырил бы схемки в инете ...
Вложения
ft232.rar
(421.11 КиБ) Скачиваний: 1142
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: FT232BL

Сообщение dmq » 02 июл 2009, 17:39

Пока попробовал навесным монтажом подоткнуть 4.194304 (единственный близкий по частоте что есть у меня) с емкостями по 27пФ. Не удалось. Завтра куплю на 6, попробую... Спасибо за мысли :)
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: FT232BL

Сообщение boez » 03 июл 2009, 11:45

Шутник. USB - протокол с жестко заданными скоростями передачи, коэффициенты умножителя в FT232BM фиксированы. Так что 6 МГц и никак по другому. Ни без кварца, ни с другим кварцем она работать не будет. И чего никто даташиты не читает?
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++
