Обозначение номинала конденсатора на схеме и просто про них

Сообщение Master » 13 июн 2009, 12:01

Если возле номинала конденсатора написано
С1
100
и не указана ед. изм. то это значит 100 нанафарад или 0,1 мкф?
Последний раз редактировалось Master 21 июн 2009, 14:02, всего редактировалось 1 раз.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обозначение номинала конденсатора на схеме

Сообщение galex1981 » 13 июн 2009, 12:08

Это значит 100 пикофарад
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Обозначение номинала конденсатора на схеме

Сообщение $ilent » 13 июн 2009, 13:31

Единица измерения ёмкости - пико.
100 в шестой степени будет 100 пик в шестой.
200 в шестой - 200 в шестой. и т.д.
$ilent


Re: Обозначение номинала конденсатора на схеме

Сообщение Master » 13 июн 2009, 22:17

Уууууууууу, как все запущено.
Пасиба.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обозначение номинала конденсатора на схеме

Сообщение Master » 15 июн 2009, 00:16

И еще вопрос.
Зачем делать конденсаторы 0,1mF 50В в трех исполнения: керамика, пленка, электролит?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обозначение номинала конденсатора на схеме

Сообщение blindman » 15 июн 2009, 02:02

Керамика лучше подходит для высокочастотных схем, высокие рабочие напряжения
Плёночные - обычно более стабильны
Электролитические - большая удельная ёмкость
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Обозначение номинала конденсатора на схеме

Сообщение Duhas » 15 июн 2009, 11:41

керамике также свойственен микрофонный эффект, да и вообще в аналоговые тракты я бы лишний раз ставить не стал бы...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обозначение номинала конденсатора на схеме

Сообщение Master » 15 июн 2009, 23:17

Че еще за микрофонный эффект? Я так понял что пленку лучше ставить в каких нибудь музыкальных усилках, а керамику на фильтры микросхем по питанию, а электролиты для сглаживания выпрямленного напряжения.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обозначение номинала конденсатора на схеме

Сообщение Duhas » 16 июн 2009, 00:03

угу, в аудио пленка рулит... а еще лучше хорошая пленка) про микрофонный я щас слету не расскажу (
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обозначение номинала конденсатора на схеме

Сообщение Mazayac » 16 июн 2009, 01:02

Master писал(а):Че еще за микрофонный эффект?

Кратко: http://ru.wikipedia.org/wiki/%D0%9C%D0%B8%D0%BA%D1%80%D0%BE%D1%84%D0%BE%D0%BD%D0%BD%D1%8B%D0%B9_%D1%8D%D1%84%D1%84%D0%B5%D0%BA%D1%82
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Обозначение номинала конденсатора на схеме

Сообщение Master » 16 июн 2009, 01:03

спсб.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обозначение номинала конденсатора на схеме и просто про них

Сообщение Master » 21 июн 2009, 14:06

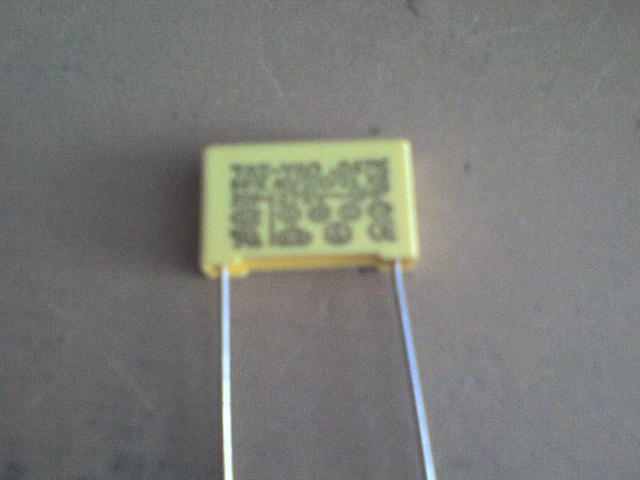

Седня меня продавщица поразила, вам говорит конденсаторы на переменное напряжение или на постоянное? Говорит есть тока на переменное и дала мне вот такой кондер на 47 нФ.
Че за зверь я его теперь боюсь ставить, может заместо него лучше керамику взять?

Добавлено спустя 1 минуту 11 секунд:
Написано на нем следующее
TAI-YAO.047K
MPX 40/100/21 X2
250V~|275V~GMF

Добавлено спустя 19 секунд:
Мне его в фильтр низких частот для акустики.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обозначение номинала конденсатора на схеме и просто про них

Сообщение SERGEY_M » 21 июн 2009, 14:45

:D спокойно ставь и не парься если на постоянку...
а в каком магазине такие грамотные продавщицы?
то, что не все пленочные кондеры выдерживают переменку, напряжением, которым они промаркированы - зто факт
например кондер К73-17 на напряжение 630В можно подать в районе 250...300В (если память не изменяет) переменки частотой 50Гц
в общем нужно читать справочники, там все написано и графики есть
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Обозначение номинала конденсатора на схеме и просто про них

Сообщение Duhas » 21 июн 2009, 21:27

мне кажется в акустику данный кондер может и не пойти... он в кач-ве фильтра ставится в те же импульсники вроде... на аудио бери в магазе прям эти самые к73-17.. на край керамику...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Обозначение номинала конденсатора на схеме и просто про них

Сообщение Master » 25 июн 2009, 17:36

Как отличить хороший конденсатор от плохог, к примеру какой лучше?
ELZET коричнивый корпус
Jamicon черный с синей полоской
Suntan черные с серой полоской
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
