Гальванически развязанный детектор нуля

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Гальванически развязанный детектор нуля

Сообщение blindman » 05 июн 2009, 16:55

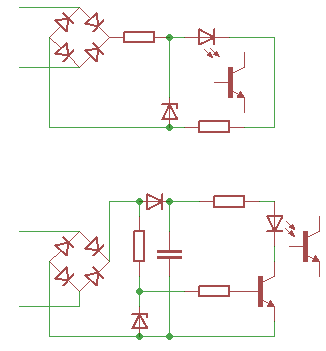

Надо сделать гальванически развязанный детектор перехода сетевого напряжения через ноль, сигнал пойдет на микроконтроллер. Важны габариты, поэтому вариант с трансформатором рассматриваю в последнюю очередь. Думаю использовать оптопару. Поискал в сети, ничего вразумительного не нашёл. Накидал 2 варианта схемы

Первый похоже не покатит - слишком большая мощность будет рассеиваться на резисторе. Второй вариант вроде получше, но все равно на резисторе последовательно со светодиодом будет рассеиваться порядка 4 Вт.

Вопрос вечный - что делать? :)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Гальванически развязанный детектор нуля

Сообщение =DeaD= » 05 июн 2009, 16:59

А если микро-step-down? :)

Добавлено спустя 52 секунды:
И с него питать светодиод управляя подачей тока через резисторный делитель с выхода 220В?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Сообщение blindman » 05 июн 2009, 17:04

А если микро-step-down?

Ну это ваще жёстко ... Попроще бы чего
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Гальванически развязанный детектор нуля

Сообщение Vooon » 05 июн 2009, 17:11

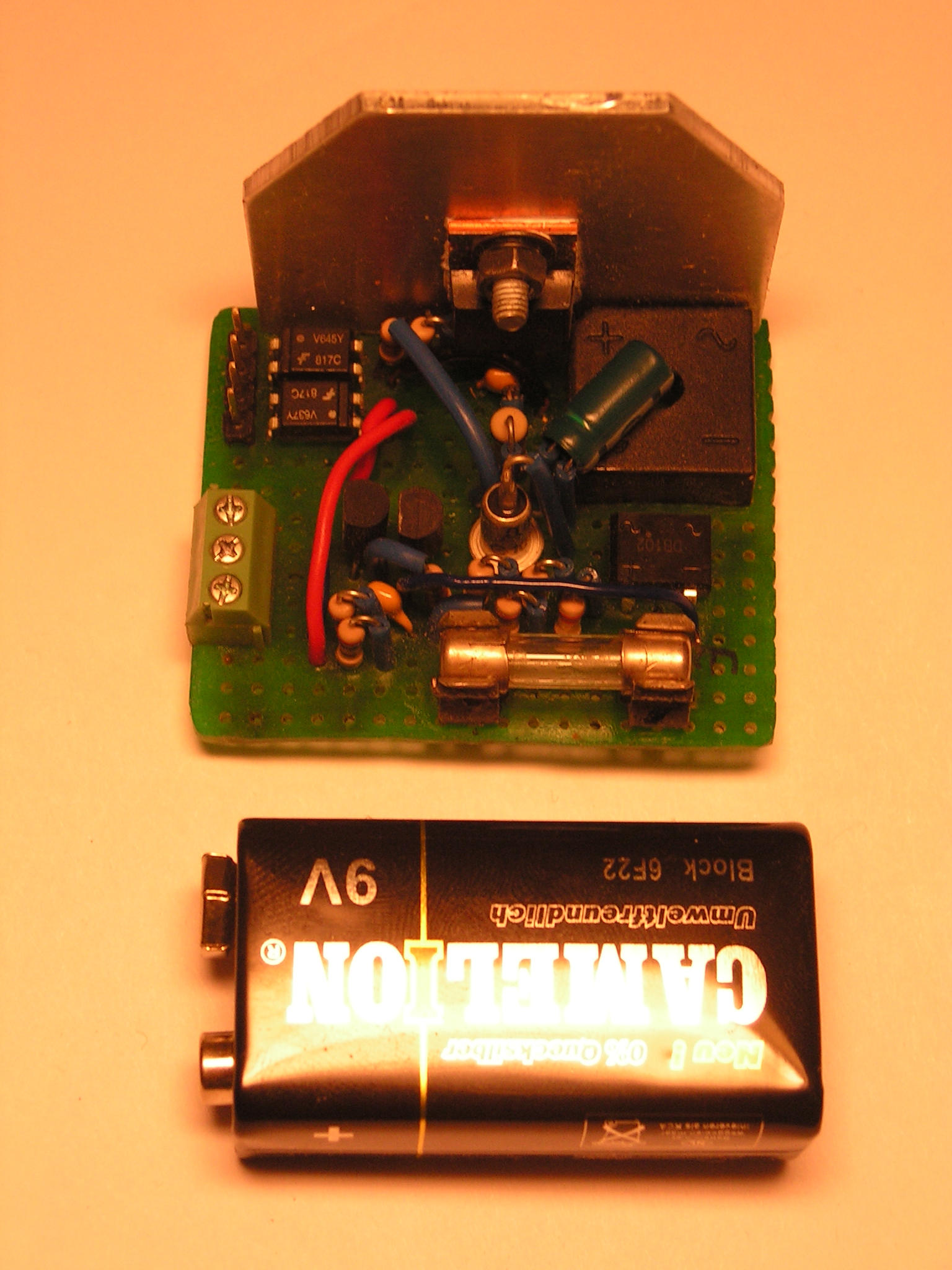

Я собирал детектор нуля от http://sourceforge.net/projects/semitone/
Получился довольно компактным.
Вложения
Сетевой модуль, детектор нуля и силовой ключ на мосфите
SD1.0.0.pdf
(128.91 КиБ) Скачиваний: 166
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Гальванически развязанный детектор нуля

Сообщение blindman » 05 июн 2009, 17:16

Ага, значит все-таки верной дорогой я пошёл :) Спасибо!
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Гальванически развязанный детектор нуля

Сообщение avr123.nm.ru » 05 июн 2009, 17:23

blindman писал(а):на резисторе последовательно со светодиодом будет рассеиваться порядка 4 Вт.
что делать? :)


Может в качестве балласта конденсатор использовать ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Гальванически развязанный детектор нуля

Сообщение contr » 05 июн 2009, 17:23

второй вариант, но с инверсией, т.е. строб при переходе

ps. доступ к КТ117 есть?
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Гальванически развязанный детектор нуля

Сообщение blindman » 05 июн 2009, 17:35

Сейчас нет, но все равно буду детали закупать.

Про инверсию не понял, давай поподробнее
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Гальванически развязанный детектор нуля

Сообщение SERGEY_M » 05 июн 2009, 22:25

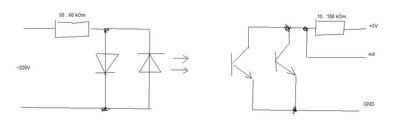

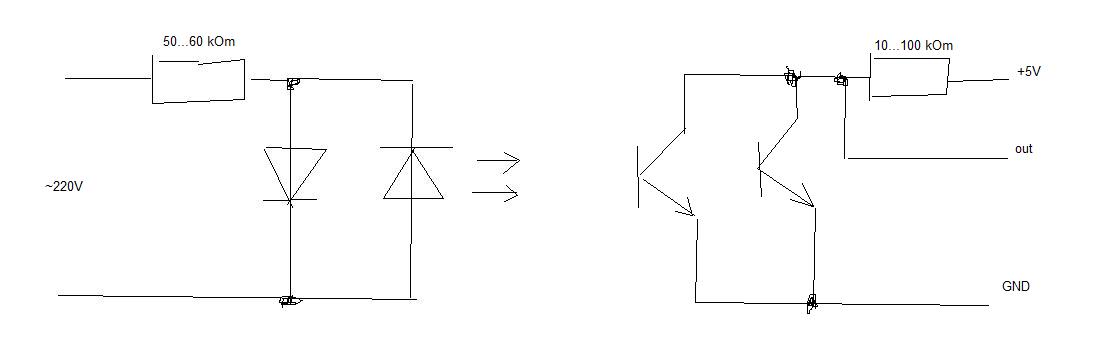

Если точность определения "0" не имеет значения, то можно использовать 2 оптрона и резистор
Вложения
.jpg
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Гальванически развязанный детектор нуля

Сообщение contr » 05 июн 2009, 23:57

Про инверсию не понял, давай поподробнее

Питающая емкость через мостик и резистор заряжается половину периода. В момент перехода через "0" КТ117 разряжает эту емкость на оптрон.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Гальванически развязанный детектор нуля

Сообщение blindman » 06 июн 2009, 05:05

SERGEY_M писал(а):Если точность определения "0" не имеет значения, то можно использовать 2 оптрона и резистор

Точность имеет значение.
contr писал(а): В момент перехода через "0" КТ117 разряжает эту емкость на оптрон.

Понятно.

Уже определился, буду использовать схему semitone
