Немогу определить дисплейчик

Сообщение DrZugrik » 20 май 2009, 09:01

Заезжал на днях по старому месту учебы и попался мне подруки экранчик, вроде свиду в рабочем состоянии, вот только незнаю как его подключать, т.к. маркировки на нем нету, а поиск по тем цифрам которые есть ничего не дал. На вид вроде как 2-х строчный, выводов 16 штук. Если кто с таким встречался подскажите
Вложения

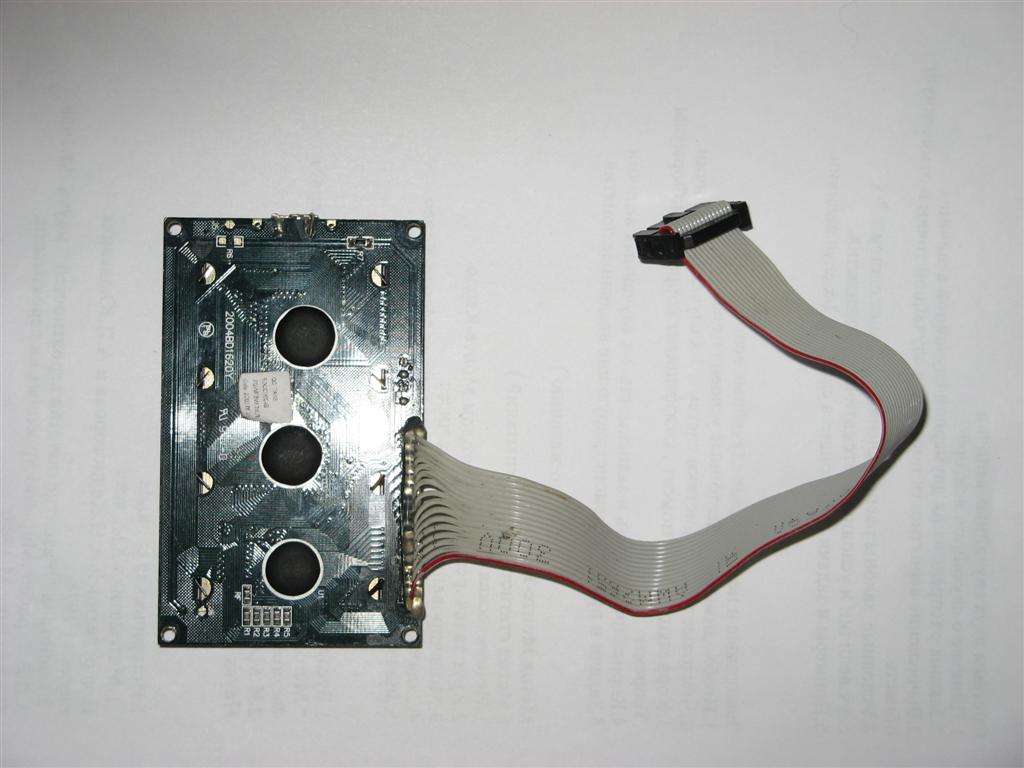

IMG_4566 (Large).JPG

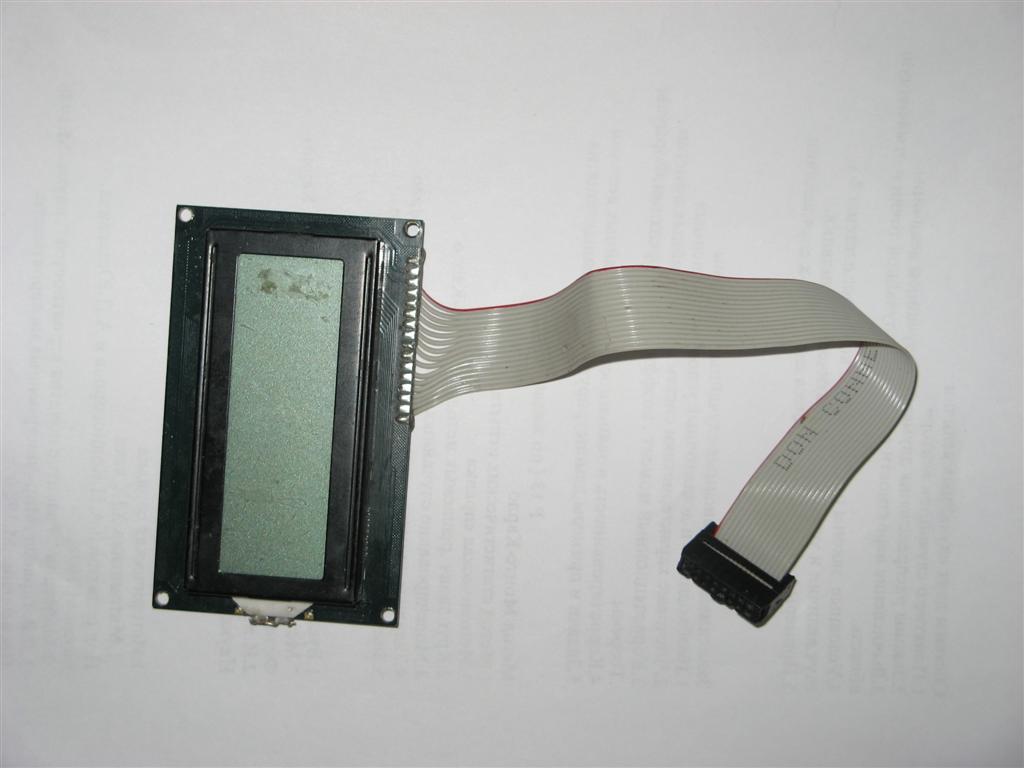

IMG_4565 (Large).JPG
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: Немогу определить дисплейчик

Сообщение SERGEY_M » 20 май 2009, 10:20

а на бумажке че написано?
у меня такое ощущение, что это 20 символов 4 строки
клякс сильно много)))))))
обычно
1 --- общий
2 --- +5В
3 --- контраcт
4 --- RS
5 --- RW
6 --- E
7 --- D0
....
14 --- D7
15 --- "А" подсветка
16 --- "К" подсветка
сколько встречал, у всех одинаково
вот только питание иногда меняют местами
1 --- +5В
2 --- общий
но это редкие экземпляры, хотя, может тебе повезло :D
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Немогу определить дисплейчик

Сообщение Angel71 » 20 май 2009, 22:21

:roll: аха, оч похож на 20ти символьный в 4 строки. оч похож на мой MTC-S20400XFYHSAY, но врядли он. про распиновку думаю тож самое, что и SERGEY_M.
