Управление по оптоволокну

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Управление по оптоволокну

Сообщение DarkSilence » 19 май 2009, 17:59

Помогите в схемотехнике...

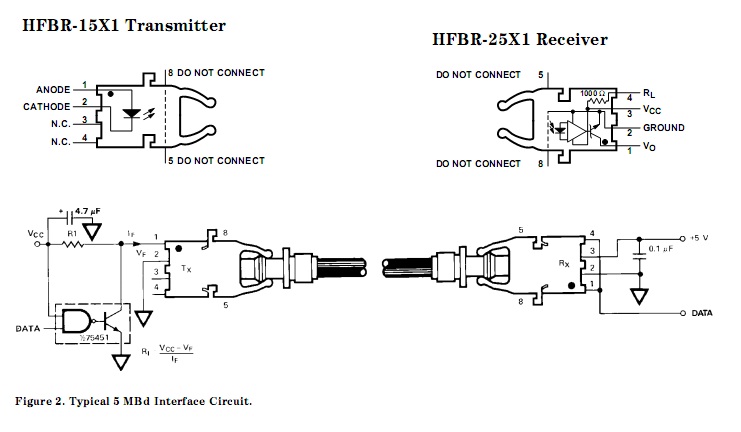

Есть устройство, на выходе которого стоит приемник и передатчик серии HFBR 0501, у них красный диапазон света, работают на скорости 115200 бит/с. Передатчик состоит из обычного светодиода, приемник из фотодиода с чем то...
Собственно мне необходимо не имея в наличии таких же HFBR сделать на обычных элементах приемник и передатчик. Собственно передатчик уже сделал, он работает, головное устройство адекватно принимает данные, а вот принять данные с него я не могу. . . =(
Схема есть может у кого-нибудь?
Вложения
Последний раз редактировалось DarkSilence 20 май 2009, 22:17, всего редактировалось 1 раз.
Аватара пользователя
DarkSilence

Сообщения: 25
Зарегистрирован: 18 сен 2008, 22:02
Откуда: Самара
прог. языки: C/C++, Pascal

Re: RS232 по оптоволокну

Сообщение galex1981 » 19 май 2009, 18:17

Можно поподробнее, схема чего нужна и при чем тут RS232?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: RS232 по оптоволокну

Сообщение DarkSilence » 19 май 2009, 18:29

Схема приемника нужна...
а RS232 здесь потому что по УСАРТУ все это передается через оптоволокно.
Аватара пользователя
DarkSilence

Сообщения: 25
Зарегистрирован: 18 сен 2008, 22:02
Откуда: Самара
прог. языки: C/C++, Pascal

Re: RS232 по оптоволокну

Сообщение boez » 19 май 2009, 18:34

А, приятные штуковины, применяли такие в высоковольтных тиристорных мягких пускателях для передачи сигналов между высоковольтной и низковольтной частями. А из каких соображений хочется заменить их самоделками? Удешевление?

Готовых схем не знаю, но по идее приемник - это фотодиод, усилитель (широкополосный вплоть до постоянной составляющей) и компаратор. Усилитель наверное можно сделать на каком-то недорогом малошумящем ОУ, может быть и компаратором будет он же. Фиг его знает как в этом девайсе порог сделан, вряд ли АРУ, наверное все же фиксированный, тогда проще, но наверное нужна будет его подстройка.

Да, это не RS232, это передатчик TTL уровня. Работают они на какой хочешь скорости от нуля до некоторого предела, зависит от модели. Это уже вы по нему передаете уартовский сигнал.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: RS232 по оптоволокну

Сообщение DarkSilence » 19 май 2009, 18:41

Опторазвязка потому и нужна, что там высоковольтный преобразователь стоит.
Заменить самоделками нужно из соображений того, что в Самаре у неас нет нигде готовых таких сборок, а заказывать нет времени... проект можно сказать горит. =(
Указал протокол и скорость его работы для любознательных. Так проще описывать.
Конкретно у меня устройство идет по протоколу RS232 и со скоростью 15200.


boez писал(а):Усилитель наверное можно сделать на каком-то недорогом малошумящем ОУ, может быть и компаратором будет он же. Фиг его знает как в этом девайсе порог сделан, вряд ли АРУ, наверное все же фиксированный, тогда проще, но наверное нужна будет его подстройка.


Это понятно. В эту тему и полез, чтобы мне все до номиналов желательно расписали бы...
Аватара пользователя
DarkSilence

Сообщения: 25
Зарегистрирован: 18 сен 2008, 22:02
Откуда: Самара
прог. языки: C/C++, Pascal

Re: RS232 по оптоволокну

Сообщение galex1981 » 19 май 2009, 19:04

Напрямую выход приемника на UART (RX) меги. Не забыть правда уровни проверить...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: RS232 по оптоволокну

Сообщение Digit » 19 май 2009, 19:07

galex1981, топикстартеру (как я понял) нужна схема именно приемника. у него нет проблем с подключением к МК...
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: RS232 по оптоволокну

Сообщение DarkSilence » 19 май 2009, 19:07

galex1981 писал(а):Напрямую выход приемника на UART (RX) меги. Не забыть правда уровни проверить...


???????????

Мне нужно собрать аналог приведенного выше приемника! А никак подключить готовый модуль к Атмеге...
Аватара пользователя
DarkSilence

Сообщения: 25
Зарегистрирован: 18 сен 2008, 22:02
Откуда: Самара
прог. языки: C/C++, Pascal
