Требуется "Помощь зала" :)

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Требуется "Помощь зала" :)

Сообщение =DeaD= » 09 май 2009, 23:04

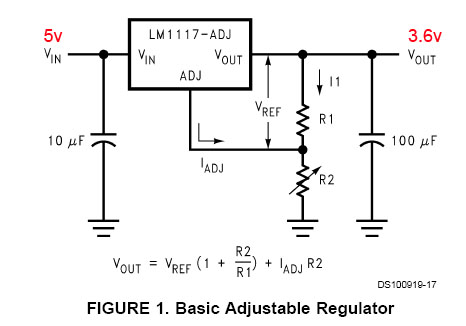

Имеем регулируемый стабилизатор напряжения, требуется рассчитать R1, R2 - если кто в теме - подскажите, плиз! :)

PS: Интересно, а что им помешало тупо написать рекомендации по выбору R1,R2 при указанном входном напряжении, выходном и среднем токе потребления, если таковой им интересен? :(

Добавлено спустя 13 минут 45 секунд:
Поправка - на выходе надо 3.5В

Добавлено спустя 46 минут 20 секунд:
Ладно, зал молчит, будем разбираться сами :)
Vref=1.25V для этого регулятора, а Iadj достаточно мал и равен чему-то типа 60мкА.

Т.е. при большом токе I1 можно считать, что Vout=1.25V*(1+R2/R1)

Если хотим получить 3.5В, то 3.5V=1.25V*(1+R2/R1) => R2/R1=3.5/1.25-1=1.8

Я прав? :roll:
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется "Помощь зала" :)

Сообщение SERGEY_M » 09 май 2009, 23:14

абсолютно верно :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Требуется "Помощь зала" :)

Сообщение blindman » 10 май 2009, 03:59

1 кОм и 560 ом - желательно прецизионные.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Требуется "Помощь зала" :)

Сообщение =DeaD= » 10 май 2009, 09:24

Пока поставил 1кОм и подстроечник 1 кОм :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется "Помощь зала" :)

Сообщение $ilent » 10 май 2009, 20:57

Что-то сдесь не то, потерял одно слагаемое Iadj*R2.
$ilent


Re: Требуется "Помощь зала" :)

Сообщение =DeaD= » 10 май 2009, 21:02

$ilent писал(а):Что-то сдесь не то, потерял одно слагаемое Iadj*R2.

Неа :)
=DeaD= писал(а):Т.е. при большом токе I1 можно считать, что Vout=1.25V*(1+R2/R1)

При большом I1 очевидно что R2 мало, а значит произведением малых величин можно пренебречь ;)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется "Помощь зала" :)

Сообщение SERGEY_M » 10 май 2009, 21:03

Он спецом потерял :)
Iadj достаточно мал и равен чему-то типа 60мкА.

Т.е. при большом токе I1 можно считать, что Vout=1.25V*(1+R2/R1)


Добавлено спустя 43 секунды:
упс :oops:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Требуется "Помощь зала" :)

Сообщение $ilent » 10 май 2009, 22:23

А зачем те большой I1 ток? Этож не выходной...
Весь мир стремиться к уменьшению потребления...
$ilent


Re: Требуется "Помощь зала" :)

Сообщение SERGEY_M » 10 май 2009, 22:43

а 2мА это большой ток?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Требуется "Помощь зала" :)

Сообщение galex1981 » 10 май 2009, 23:06

Вообще считается малый ток. Но вопрос большой ток для чего?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Требуется "Помощь зала" :)

Сообщение SERGEY_M » 10 май 2009, 23:14

А зачем те большой I1 ток? Этож не выходной...
Весь мир стремиться к уменьшению потребления...

:pardon: я так понимаю для батарейки
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Требуется "Помощь зала" :)

Сообщение =DeaD= » 10 май 2009, 23:50

Забейте на сильную экономию тока, питаться будет от USB, там до 0.5А вроде можно.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется "Помощь зала" :)

Сообщение ALHIMIK » 10 май 2009, 23:52

0.5 вроде на все :oops:
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Требуется "Помощь зала" :)

Сообщение galex1981 » 10 май 2009, 23:59

нет Антон, 500 мА на все порты
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Требуется "Помощь зала" :)

Сообщение =DeaD= » 11 май 2009, 00:00

ALHIMIK писал(а):0.5 вроде на все :oops:

Там разные потребители бывают на шине USB:
en:wiki/USB писал(а):A unit load is defined as 100 mA in USB 2.0, and was raised to 150 mA in USB 3.0. A maximum of 5 unit loads (500mA) can be drawn from a port in USB 2.0, which was raised to 6 (900 mA) in USB 3.0. There are two types of devices: low-power and high-power. Low-power devices draw at most 1 unit load, with minimum operating voltage of 4.4 V in USB 2.0, and 4 V in USB 3.0. High-power devices draw the maximum number of unit loads supported by the standard. All devices default as low-power but the device's software may request high-power as long as the power is available on the providing bus.[19]

Т.е. одно устройство может захавать 500мА и это нормально.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
