PCF8574 и LCD ?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

PCF8574 и LCD ?

Сообщение Gfer » 28 апр 2009, 19:49

Кто то использовал такую связку для расширения портов о I2C?
Вложения
remote.rar
(1.08 КиБ) Скачиваний: 26
Последний раз редактировалось Gfer 12 май 2009, 10:58, всего редактировалось 1 раз.
Сон разума рождает чудовищ...
Аватара пользователя
Gfer

Сообщения: 167
Зарегистрирован: 25 апр 2009, 12:03
Откуда: Москва
прог. языки: С
ФИО: Клесник Станислав Владимирович

Re: PCF8574 и LCD ?

Сообщение EdGull » 28 апр 2009, 21:50

а зачем?
может проще поставить мегу48?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: PCF8574 и LCD ?

Сообщение Gfer » 28 апр 2009, 21:59

Да я и библиотеку под эту штуку нашел. Вот хотел узнать опыт применения у кого есть?
Сон разума рождает чудовищ...
Аватара пользователя
Gfer

Сообщения: 167
Зарегистрирован: 25 апр 2009, 12:03
Откуда: Москва
прог. языки: С
ФИО: Клесник Станислав Владимирович

Re: PCF8574 и LCD ?

Сообщение EdGull » 28 апр 2009, 23:36

ну у меня и под васик для меги есть библа, думаю и Сишники не обделены и чё?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: PCF8574 и LCD ?

Сообщение Gfer » 28 апр 2009, 23:56

Эксперимент :)
Сон разума рождает чудовищ...
Аватара пользователя
Gfer

Сообщения: 167
Зарегистрирован: 25 апр 2009, 12:03
Откуда: Москва
прог. языки: С
ФИО: Клесник Станислав Владимирович

Re: PCF8574 и LCD ?

Сообщение ochkarik » 05 май 2009, 21:20

Пользуемся такой штуковиной. У нас есть готовое устройство, собранное по такой схеме. Кроме LCD (жаль - однострочный), там еще две pcf8574, на одной клавиатура собрана, на другой - куча диодов. Когда-то это была панель оператора на дверях у преобразователей частоты. Электронику преобразователей заменили, а панельки остались в наследство. Уже в паре устройств удачно использовали. Плохого сказать ничего не могу. А где либа есть? Хочу глянуть, так как в моей теперешней редакции вывод одного символа является неделимой операцией (т. е., пока не закончены все операции по выводу символа - несколько транзакций по i2c, шину использовать нельзя). А там еще и задержки... Короче, нужно бы переписать все, как раз над этим думаю.
ochkarik

Сообщения: 1
Зарегистрирован: 05 май 2009, 20:56
Откуда: Кривой Рог

Re: PCF8574 и LCD ?

Сообщение Gfer » 12 май 2009, 10:59

Прикрепил к первому сообщению.
Сон разума рождает чудовищ...
Аватара пользователя
Gfer

Сообщения: 167
Зарегистрирован: 25 апр 2009, 12:03
Откуда: Москва
прог. языки: С
ФИО: Клесник Станислав Владимирович

Re: PCF8574 и LCD ?

Сообщение Gfer » 25 май 2009, 23:54

Уже на днях выложу плату а автор библиотеки, новые библиотеки под PCF И LCD. Огромное ему спасибо за то что откинулся!
Сон разума рождает чудовищ...
Аватара пользователя
Gfer

Сообщения: 167
Зарегистрирован: 25 апр 2009, 12:03
Откуда: Москва
прог. языки: С
ФИО: Клесник Станислав Владимирович

Re: PCF8574 и LCD ?

Сообщение slavaslx » 14 июн 2009, 02:00

Совместно с Gfer.

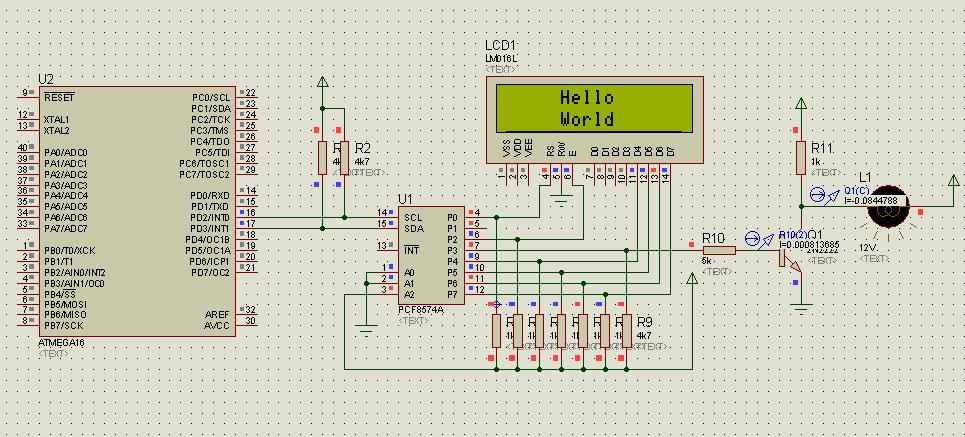

Вот пример работы в протеусе кому интересно на эту тему.
Библиотека в архиве и проект.
Фотки с реализащией в железа завтра выложат.
Вложения
sin.rar
(328.95 КиБ) Скачиваний: 33
slavaslx


Re: PCF8574 и LCD ?

Сообщение Gfer » 14 июн 2009, 18:17

В железе все проверено. В библиотеке есть возможность указать адрес устройства на I2C шине и управлять подсветкой LCD дисплея.
Вложения
Сон разума рождает чудовищ...
Аватара пользователя
Gfer

Сообщения: 167
Зарегистрирован: 25 апр 2009, 12:03
Откуда: Москва
прог. языки: С
ФИО: Клесник Станислав Владимирович
