Дисплей и камера от Samsung x640

Сообщение o_serg » 05 апр 2009, 12:04

Попал в руки сломаный Samsung x640 дисплей и камера рабочие, получиться подключить их к МК? В инете ничего не смог найти по этому дисплею, даже модель не пойму какая, есть datasheet на сам телефон, но там нет части с дисплеем. Очень хочется их подключить :)

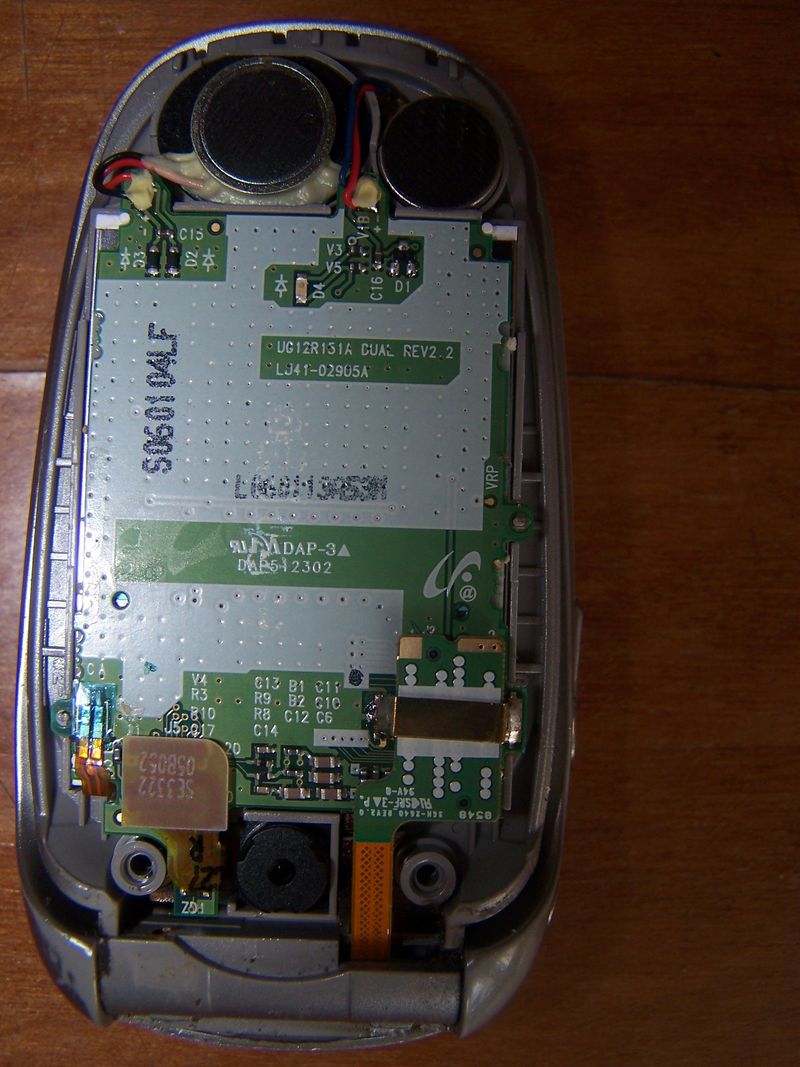

И фото...
Вложения
SGH-X640_schematics.pdf
datasheet x640
(311.33 КиБ) Скачиваний: 17
o_serg

Сообщения: 62
Зарегистрирован: 23 май 2006, 23:14
Откуда: Kostroma

Re: Дисплей и камера от Samsung x640

Сообщение realsystem » 06 апр 2009, 20:09

realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Дисплей и камера от Samsung x640

Сообщение o_serg » 13 апр 2009, 13:05

спасибо, вроде похоже, буду пробовать, только не пойму как эту платку маленькую со шлейфом к камере оторвать? она припаяна или это хитрый разъем такой?
и еще про дисплей ничего не могу найти, про самсунговские дисплеи вообще ничего нет :(
o_serg

Сообщения: 62
Зарегистрирован: 23 май 2006, 23:14
Откуда: Kostroma

Re: Дисплей и камера от Samsung x640

Сообщение galex1981 » 13 апр 2009, 13:45

А зачем отрывать, там же реализация UART а есть на этой плате?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Дисплей и камера от Samsung x640

Сообщение SERGEY_M » 13 апр 2009, 14:16

Это такой разъем. Легонько поддень и он отщелкнется :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Дисплей и камера от Samsung x640

Сообщение o_serg » 15 апр 2009, 13:28

Так с назначением выводов камеры определился благодаря ссылке выше и мануалу на телефон. Теперь такой вопрос: питание камеры вроде 2,9 должно быть, если МК питать таким же, то можно камеру напрямую подключить?
И вопрос с дипслеем остается также открытым, там 16 битная шина данных, алгоритм работы и назначение выводов описаны в сервис мануале. Написано есть режим команд и режим данных. А сами команды не написаны. Гдеж их взять или может экспериментально определить, кто что подскажет?
o_serg

Сообщения: 62
Зарегистрирован: 23 май 2006, 23:14
Откуда: Kostroma

Re: Дисплей и камера от Samsung x640

Сообщение galex1981 » 15 апр 2009, 13:42

вообще что камеру что МК можно питать и от 3,3 в, по поводу команд, это должен быть мануал на камеру
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
