Посоветуйте как организовать АЦП

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Посоветуйте как организовать АЦП

Сообщение Fly » 27 мар 2009, 12:54

Задача такая:
Есть аналоговый вход 12-15 Вольт, надо получить на выходе "0" (0,4В, 2mA) или "1" (4,1В, 2mA). Сигнал идет на микросхему FT232RL, нога #DSR поэтому без разницы "0" или "1", в микре сигналы можно переворачивать. Т.е. при подаче питания программа должна видеть, что есть питание.
Как реализовать такую задачу? Есть схема с компаратором, но мне сравнивать ничего не надо, и место на плате ограничено.
Надо организовать два таких канала. Т.е. Два входа 12-15Вольт и два выхода "0" или "1" (#DSR и #RI)
Последний раз редактировалось Fly 27 мар 2009, 13:00, всего редактировалось 1 раз.
Fly

Сообщения: 18
Зарегистрирован: 15 янв 2009, 11:49

Re: Посоветуйте как организовать АЦП

Сообщение FireFly » 27 мар 2009, 12:59

как это не надо, а напряжение? как раз для твоей задачи компаратор пойдет без проблем :wink:
сдвоенный компаратор ставь и не парься
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Посоветуйте как организовать АЦП

Сообщение Fly » 27 мар 2009, 13:09

FireFly писал(а):как это не надо, а напряжение? как раз для твоей задачи компаратор пойдет без проблем :wink:

А что с чем сравнивать? Раньше с компараторами не сталкивался. В готовой схеме сравнивается два входа и если напряжение на первом >8,5 Вольт, то второй вход преобразуется в "0". Если <8.5Вольт - "1"
Fly

Сообщения: 18
Зарегистрирован: 15 янв 2009, 11:49

Re: Посоветуйте как организовать АЦП

Сообщение FireFly » 27 мар 2009, 13:11

вот очень хороший материальчик по расчетам для компаратора - http://radiokot.ru/start/analog/device/01/
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Посоветуйте как организовать АЦП

Сообщение Myp » 27 мар 2009, 13:15

поставить микру преобразователь RS232->usart на 3 или 4 входа/выхода
лишние входы заюзать под детектирвоание 12 вольт
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Посоветуйте как организовать АЦП

Сообщение -= Александр =- » 27 мар 2009, 15:36

Можно делитель сделать и супервизор питания поставить... :wink:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Посоветуйте как организовать АЦП

Сообщение zubr » 27 мар 2009, 23:49

попробуй поиграйся со стабилитроном на 11-12 вольт и резистором.
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: Посоветуйте как организовать АЦП

Сообщение Fly » 27 мар 2009, 23:59

FireFly писал(а):вот очень хороший материальчик по расчетам для компаратора - http://radiokot.ru/start/analog/device/01/


Интересная статейка. Спасибо за ссылку.
Нарисую схемку, выложу - оцените.
Fly

Сообщения: 18
Зарегистрирован: 15 янв 2009, 11:49

Re: Посоветуйте как организовать АЦП

Сообщение bolt » 28 мар 2009, 11:41

Есть аналоговый вход 12-15 Вольт, надо получить на выходе "0" (0,4В, 2mA) или "1" (4,1В, 2mA). Сигнал идет на микросхему FT232RL,

Достаточно будет делителя по входу FT232RL
bolt

Сообщения: 281
Зарегистрирован: 01 дек 2008, 19:21

Re: Посоветуйте как организовать АЦП

Сообщение =DeaD= » 28 мар 2009, 12:44

Делитель по входу сохранит отношение 12/15 а этого недостаточно для деления на 0 и 1.

+1 к сдвоенному компаратору.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Посоветуйте как организовать АЦП

Сообщение Fly » 30 мар 2009, 13:47

А если сделать через транзисторные ключи с общим эмиттером?
Fly

Сообщения: 18
Зарегистрирован: 15 янв 2009, 11:49

Re: Посоветуйте как организовать АЦП

Сообщение Fly » 03 апр 2009, 03:15

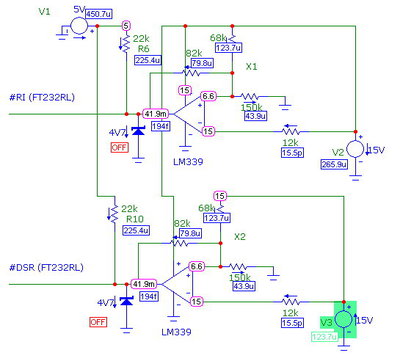

Вот набросал схему. Рассматриваю три варианта работы:

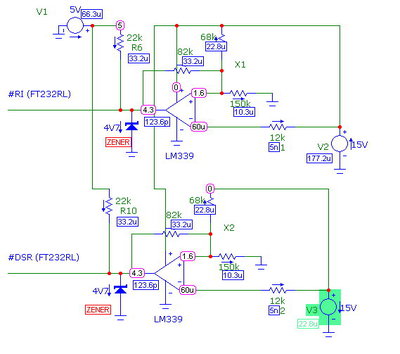

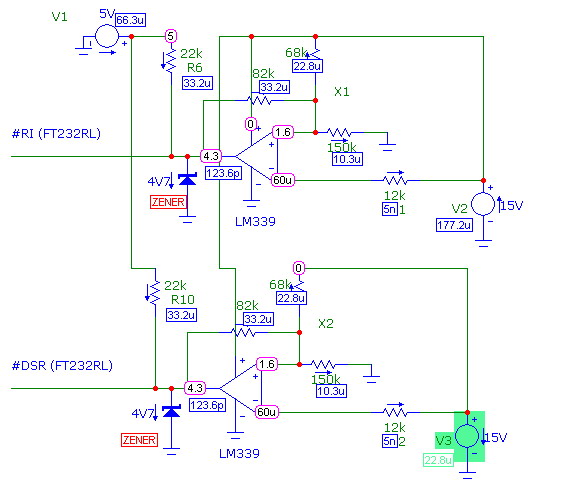

1. V2=V3=0 Оба источника выключены. На выходе компараторов 4.3 Вольт.

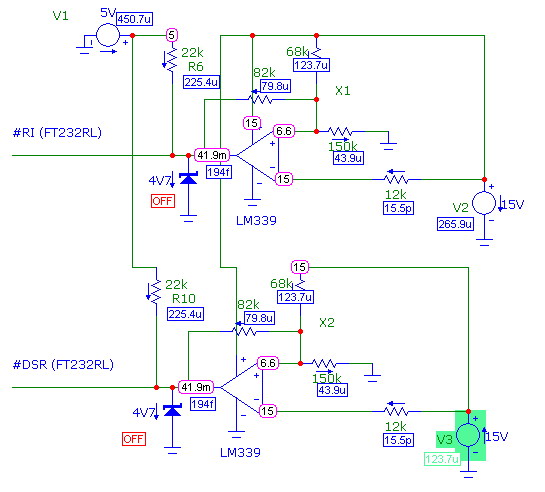

2. V2=V3=15V Оба источника включены. На выходе компараторов 41,9 Миливольт.

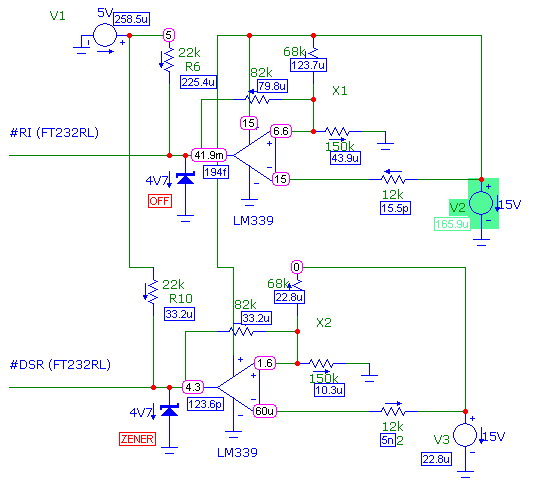

3. V2=15V Первый включен. На выходе компаратора 41,9 Миливольт.
V3=0 Второй выкл. На выходе компаратора 4,3 Вольт.
Вложения
0-0
15-15
15-0
Fly

Сообщения: 18
Зарегистрирован: 15 янв 2009, 11:49
