Схема простого лайн-трейсера

Сообщение Сергей » 20 фев 2009, 20:40

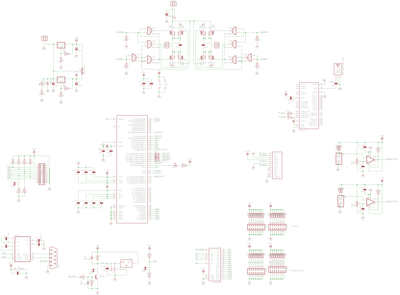

Вот гляньте я набросал схему лайн-трейсера. Прально отдельное питание сделал для моста?
Вложения
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Схема простого лайн-трейсера

Сообщение =DeaD= » 20 фев 2009, 20:52

Всё думал что мне в этой схеме не нравится, теперь понял - это что, ПРОСТОЙ лайнтрейсер? Это на Л293Д и фотодиодах - простой лайнтрейсер :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Схема простого лайн-трейсера

Сообщение Сергей » 20 фев 2009, 20:54

Ну для меня это простой лайн-трейсер :D
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Схема простого лайн-трейсера

Сообщение RoboTok » 20 фев 2009, 20:55

Сергей
Если это простой бот, то 2 питания многовато для него...

Хотя пожно поставить 2 батареи.
1 для электроники, а другую для моторов :good:
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема простого лайн-трейсера

Сообщение Сергей » 20 фев 2009, 20:57

RoboTok писал(а):Хотя пожно поставить 2 батареи.
1 для электроники, а другую для моторов :good:

Я так и собираюсь делать.
Но собсно вопрос остался - а прально то сделал отдельное питание, не накосячил нигде?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Схема простого лайн-трейсера

Сообщение RoboTok » 20 фев 2009, 21:11

А что в схеме D3 делает ?
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема простого лайн-трейсера

Сообщение Сергей » 20 фев 2009, 21:13

А хз, я срисовал кусок схемы с макетной платы OLIMEX
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Схема простого лайн-трейсера

Сообщение RoboTok » 20 фев 2009, 21:34

Тогда стоит добавить перед диодом предохранитель, а то смешно выглядит...
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема простого лайн-трейсера

Сообщение Сергей » 20 фев 2009, 21:45

ну смех продлевает жизнь :) Может просто его убрать мне?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Схема простого лайн-трейсера

Сообщение RoboTok » 20 фев 2009, 22:30

Это защита от "переплюсовки", если не нужна то убирай, если нужна то ставь предохранитель.

А ключи моста откроются напряжением 3.3В на затворе ?
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема простого лайн-трейсера

Сообщение =DeaD= » 20 фев 2009, 22:34

не думаю :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Схема простого лайн-трейсера

Сообщение Сергей » 20 фев 2009, 23:24

Я брал из схемы минибота.. а что не правильно?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Схема простого лайн-трейсера

Сообщение RoboTok » 20 фев 2009, 23:32

У МиниБота 5В на затворе и то маловато ИМХО.
А у тебя сколько ?
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема простого лайн-трейсера

Сообщение Сергей » 20 фев 2009, 23:34

Это ты имеешь ввиду чем я буду накачивать их через отдельный разъем? Ну около 5В
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Схема простого лайн-трейсера

Сообщение nest » 20 фев 2009, 23:37

Сергей писал(а):ну смех продлевает жизнь :) Может просто его убрать мне?


не надо убирать. неоднократно пригождждался, пока питание тыкал...
а предохранитель не недо.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm
