Требуется электронная замена джамперу :)

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Требуется электронная замена джамперу :)

Сообщение =DeaD= » 15 янв 2009, 10:30

Призываем к спецам :) требуется электронная замена джамперу :) вопрос - из чего можно такое соорудить и есть ли готовые решения?

Нужно чтобы при подаче логической 1 происходило замыкание контактов, а при подаче 0 размыкание, ну или наоборот.

Обмен по замыкаемой линии будет 2-сторонний.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется электронная замена джамперу :)

Сообщение EdGull » 15 янв 2009, 10:36

оптореле
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Требуется электронная замена джамперу :)

Сообщение mandigit » 15 янв 2009, 11:19

=DeaD= писал(а):Призываем к спецам :) требуется электронная замена джамперу :) вопрос - из чего можно такое соорудить и есть ли готовые решения?


Модуль джампера под шину RoboBus? :crazy:
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Требуется электронная замена джамперу :)

Сообщение Victorovych » 15 янв 2009, 11:23

561КТ3 = CD4066A
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Требуется электронная замена джамперу :)

Сообщение =DeaD= » 15 янв 2009, 11:27

mandigit писал(а):Модуль джампера под шину RoboBus? :crazy:

Бери выше - джамперОВ! :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется электронная замена джамперу :)

Сообщение blindman » 15 янв 2009, 11:29

Victorovych писал(а):561КТ3 = CD4066A

Что-то типа того. Вот если бы были такие же, но на 1 канал, в мелком корпусе, и такие же дешевые :roll:
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Требуется электронная замена джамперу :)

Сообщение =DeaD= » 15 янв 2009, 11:47

Victorovych писал(а):561КТ3 = CD4066A

Забыл сказать - габариты нужны минимальные! Но всё равно спасибо за информацию!

2EdGull: И тебе тоже спасибо за подсказку, помогло вроде!
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется электронная замена джамперу :)

Сообщение EdGull » 15 янв 2009, 12:27

Опто реле в корпусе DIP6
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Требуется электронная замена джамперу :)

Сообщение =DeaD= » 15 янв 2009, 12:37

уже blindman нашел оптореле в корпусе 4x4мм.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется электронная замена джамперу :)

Сообщение EdGull » 15 янв 2009, 12:54

сколько стоит?
на сколько доступен?

Добавлено спустя 8 минут 10 секунд:
а еще мой дядя Саша подсказал что можно на двух полевиках в SOT23 сделать
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Требуется электронная замена джамперу :)

Сообщение blindman » 15 янв 2009, 13:01

CPC1035
В промэлектронике 12 рублей оптом

Добавлено спустя 1 минуту 48 секунд:
EdGull писал(а):а еще мой дядя Саша подсказал что можно на двух полевиках в SOT23 сделать

Во, такое хочу!! :) А не будет ли дядя Саша так добр схемку нарисовать? :oops:
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Требуется электронная замена джамперу :)

Сообщение EdGull » 15 янв 2009, 13:23

ну вот как-то так



Добавлено спустя 2 минуты 11 секунд:
полевики естественно можно любые
если нужно пропускать большее напряжение чем питание МК, то необходимо последовательно с резистором включить обычнтый транзюк.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Требуется электронная замена джамперу :)

Сообщение avr123.nm.ru » 15 янв 2009, 14:38

Прикольная схемка !

Советую всеж аналоговые ключи использовать.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Требуется электронная замена джамперу :)

Сообщение =DeaD= » 15 янв 2009, 14:42

avr123.nm.ru писал(а):Советую всеж аналоговые ключи использовать.

Не проходят по габаритам, там минимум на SO16 попадаем, а у нас столько места на плате нету :(
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется электронная замена джамперу :)

Сообщение EdGull » 15 янв 2009, 14:48

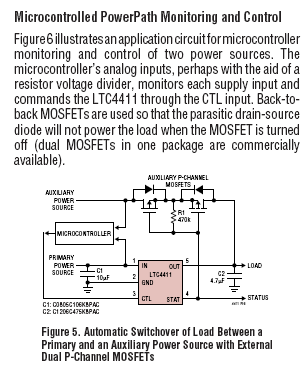

кстати, схема не уникальная
вот пример из даташита

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
