Питание AVR от сети 220 В

Сообщение semyonov » 05 дек 2008, 22:25

Как правильно организовать питание МК от 220 вольт? Сам придумал так - трансформатор 220 в 12 вольт для лампочек, пару конденсаторов и диодный мост и 7805.
На сколько это правильно?
Или можно как-нибудь без трансформатора?
semyonov

Сообщения: 85
Зарегистрирован: 20 сен 2006, 15:34
Откуда: Москва
прог. языки: C#
ФИО: Максим

Re: Питание AVR от сети 220 В

Сообщение yak-40 » 05 дек 2008, 22:33

semyonov писал(а): трансформатор 220 в 12 вольт для лампочек, пару конденсаторов и диодный мост и 7805.

В принципе нормально.
Можно и без трансформатора, но это опасно!!! :no:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Питание AVR от сети 220 В

Сообщение avr123.nm.ru » 05 дек 2008, 22:39

С трансформатором ПРАВИЛЬНО и БЕЗОПАСНО !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Питание AVR от сети 220 В

Сообщение Сергей » 06 дек 2008, 00:29

А можно еще купить Робитон за 100р и проблем вообще не будет
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Питание AVR от сети 220 В

Сообщение Duhas » 06 дек 2008, 13:43

правильней обратноходовиком типа зарядки для мобилы..

трансформаторы обычные таки прошлый век...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Питание AVR от сети 220 В

Сообщение mandigit » 06 дек 2008, 20:43

Посмотри
http://kazus.ru/faq/3/42.html
это безтрансформаторный вариант. Применять, если экономически целесообразно или еще почему-то трансформатор не хочется ставить. схема содержит опасные напряжения.
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Питание AVR от сети 220 В

Сообщение semyonov » 28 янв 2009, 04:10

Подключил трансформатор к 220, а там где должно быть 12 - меряю тестером - там 0. Думал трансформатор спалил, попробовал подключить второй - тоже самое. На трансформаторе написано "трансформатор электронный". Может он без нагрузки не включается? Пробовал подключить 7805 - тоже нет напряжения.
Кто нибудь пробовал использовать эти трансформаторы для галогеновых лампочек?
semyonov

Сообщения: 85
Зарегистрирован: 20 сен 2006, 15:34
Откуда: Москва
прог. языки: C#
ФИО: Максим

Re: Питание AVR от сети 220 В

Сообщение avr123.nm.ru » 28 янв 2009, 11:47

semyonov писал(а):Подключил трансформатор к 220, а там где должно быть 12 - меряю тестером - там 0.

Какой трансформатор конкретно ? Сколько выводов ? "прозваниваются" ли все обмотки ? Тестер в режиме "переменного напряжения" ?

Измерьте ОСТОРОЖНО есть ли напруга на первичной обмотке.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Питание AVR от сети 220 В

Сообщение Duhas » 28 янв 2009, 12:35

трансформатор для галогеновой лампочки... что-то мне говорит что с обычными тр-рами они не имеют общего
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Питание AVR от сети 220 В

Сообщение boez » 28 янв 2009, 13:54

Если это такая штука как я видел, то это обычный мелкий импульсный БП на 12 вольт. И напряжение на его выходе должно быть, если он исправен. Постоянка 12В. Но вполне возможны и какие-то другие решения для запитки низковольтных лампочек от сети.

Вообще для питания самоделок на МК хорошо подходят зарядки от не очень старых мобил, там где зарядка представляет собой просто стабилизированный (трансформаторный, а еще лучше импульсный) БП обычно на 5 вольт, а зарядный контроллер живет в телефоне.

Импульсный от трансформаторного отличать просто по весу. Трансформаторный может оказаться нестабилизированным, так что лучше искать импульсный - он по весу как "сделанный из чистой пластмассы с воздухом внутри" :) А трансформаторный - чувствуется, что в нем тяжеленькая железяка.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Питание AVR от сети 220 В

Сообщение semyonov » 28 янв 2009, 14:32

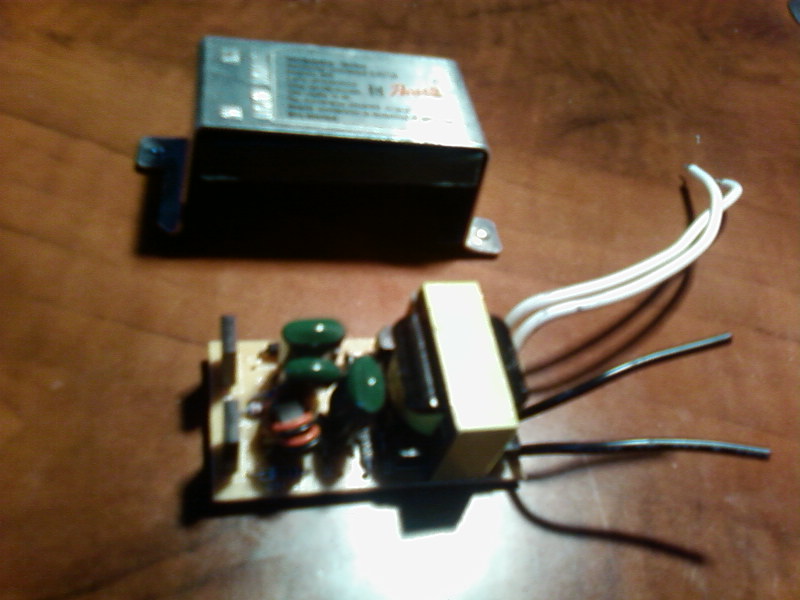

Я его разобрал, там перед первичной обмоткой стоит кучка деталек. Входные провода не прозваниваются.
Сопротивление первичной обмотки 1.2 ом, вторичной 0.4 ом.
трансформатор вот такой - http://elec-transfer.ru/product.php?id=1396
semyonov

Сообщения: 85
Зарегистрирован: 20 сен 2006, 15:34
Откуда: Москва
прог. языки: C#
ФИО: Максим

Re: Питание AVR от сети 220 В

Сообщение avr123.nm.ru » 28 янв 2009, 15:44

Дак это наверно "электронный балласт" - т.е. источник тока как-бы.

Вам нужен просто "сетевой трансформатор". Наверняка у вас дома есть куча блоков питания - адаптеров втыкаемых в розетку - от разной лабуды ... "Увесистые" адаптеры сделаны на трансформаторах обычно.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Питание AVR от сети 220 В

Сообщение boez » 29 янв 2009, 14:08

Нет, это не электронный балласт. Сказано же - 12 вольт для ламп накаливания, в т.ч. галогенок. Это ИБП 220/12. Другое дело, что 12 там на выходе может быть и переменным (ВЧ меандр), хотя вряд ли.
А "куча элементов перед первичкой" - это выпрямитель переменки 220 и инвертор (преобразователь постоянки в переменку несколько десятков кГц), подробности в гугле "импульсный блок питания". Автору вопрос - а после вторички элементы есть или нет? Если нет - то оттуда валит переменка, проверить можно тестером в режиме переменного напряжения. Если нет ни постоянного, ни переменного на выходе - значит аппарат просто неисправен.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Питание AVR от сети 220 В

Сообщение semyonov » 29 янв 2009, 17:15

После вторички элементов не было. Так же не было ни постоянного ни переменного напряжения. В инструкции написано что есть защита от КЗ. Я решил проверить и получился большой БАБАХ.
semyonov

Сообщения: 85
Зарегистрирован: 20 сен 2006, 15:34
Откуда: Москва
прог. языки: C#
ФИО: Максим

Re: Питание AVR от сети 220 В

Сообщение yak-40 » 29 янв 2009, 18:32

А чего, зарядку от сотового использовать не судьба?
Например зарядка от старого SonyEricson T610 выдает ровно 5 вольт :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
