Есть компаратор LM311. Есть его даташит.Не могу негде найти конкретное значение максимального выходного тока. По идее оно там должно быть в районе 10 мА(по аналогии с ОУ). Подскажит плиз.

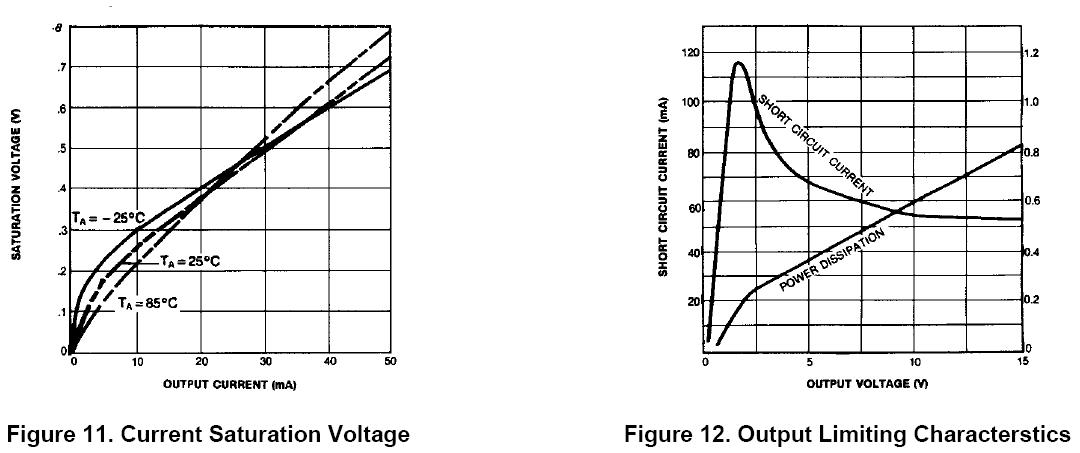

Вот нашел такое. Какието странные оси во втором графике.

< avr123 > Операционный усилитель для начинающих - ОУ подробно с картинками
http://avr123.nm.ru/z09b.htm

Второй график - ток короткого замыкания. Наверно он максимальный.

есть довольно большаявероятность что он могет работать в кз... только в даташите должен быть параметр либо времени работы в кз либо предел рассеиваемой мощности...

Есть такое время 10 секунд

ну вот значит его низя превышать ))) и все будет ок.. вообще лучше задачу исходную описать...

Ну вообщем выход компаратора подключен к реле. Я его подключил через MOSFET.Ибо реле потребляет 100 мА в работе. Схема успешно работает гдето уже месяц. А вот недавно появиласт надобность оформить это все в бумаге. И там надо обосновать почему нельзя пустить выход компаратора напрямую на реле. И вот тут то я и начал искать макс выходной ток.

пняна.. как вариант камень в тебя что взял слабый компаратор ))) могет и не скажут но как вариант приготовить ответ ))

Препод в универе говорит что у компараторов выходной ток такой как у ОУ(как я думал).Так что там все тип-топ.Все сенкс.

"Хороший" препод - бредит влегкую ... не томит, а ЖЖЖЖЕТ !

нууу он в чем то прав.. бываюд ведт и операционники на ватт 20 и более )))

хотя как рас компараторы есть с силовым выходом...

Раз тут такое и есть народ, мучает меня 1 вопрос. По поводу ОУ. Есть схема в протеусе. Юзаю LM358. На вход подаем 4 Вольта. Усиливаем до 8.

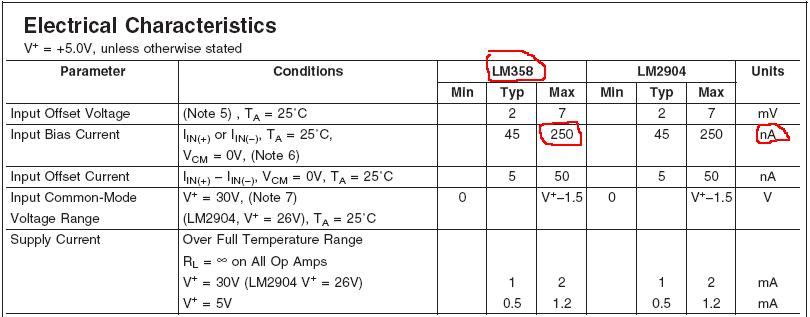

Есть резюки ОС и входные.Ток как видно на фотке 40 мкА входной. В даташите же сказано 250 нА. Я правильно понял что ему прийдет кердык.
Хотя у нас на стенде работает и не воняет.


Input offset current - это ток смещения?

Input Bias current - макс входной ток, или как?

а вы в схеме ТОК ЧЕГО меряете ??? к входу ОУ это измерение какое отношение имеет ?

Чтото я вас не понял. Измеряем ток во входной цепи, иль нет?

Кто такой Input Bias current?

snayperAlfa писал(а):Чтото я вас не понял. Измеряем ток во входной цепи, иль нет?

Поставте амперметр на вход ОУ.

snayperAlfa писал(а): Кто такой Input Bias current ?

Все про Операционный усилитель - ОУ - по-русски и ПОПУЛЯРНО ! - http://avr123.nm.ru/z09b.htm

Ааа.Тьху ты. Надо был амперметр поставить непосредственно перед инв. входом. и забыл про резюк ОС. Тода там выходит 0,12 мкА. дАст ист фантастише.
