Операционный усилитель и Компаратор - параметры

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Операционный усилитель и Компаратор - параметры

Сообщение snayperAlfa » 29 ноя 2008, 21:23

Есть компаратор LM311. Есть его даташит.Не могу негде найти конкретное значение максимального выходного тока. По идее оно там должно быть в районе 10 мА(по аналогии с ОУ). Подскажит плиз.

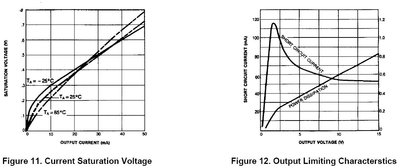

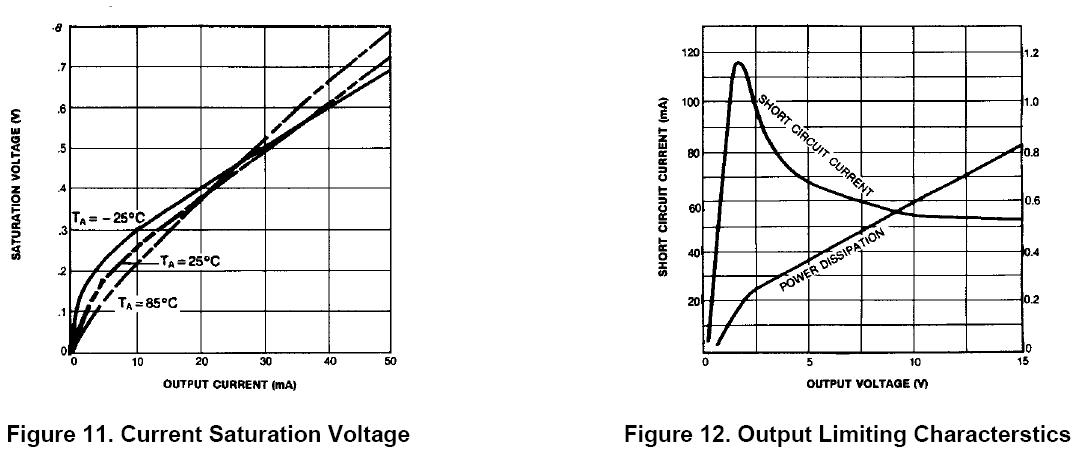

.JPG

Вот нашел такое. Какието странные оси во втором графике.

< avr123 > Операционный усилитель для начинающих - ОУ подробно с картинками
http://avr123.nm.ru/z09b.htm
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Выходной ток компаратора

Сообщение avr123.nm.ru » 29 ноя 2008, 21:48

Второй график - ток короткого замыкания. Наверно он максимальный.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Выходной ток компаратора

Сообщение Duhas » 30 ноя 2008, 20:07

есть довольно большаявероятность что он могет работать в кз... только в даташите должен быть параметр либо времени работы в кз либо предел рассеиваемой мощности...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Выходной ток компаратора

Сообщение snayperAlfa » 30 ноя 2008, 20:45

Есть такое время 10 секунд
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Выходной ток компаратора

Сообщение Duhas » 30 ноя 2008, 20:57

ну вот значит его низя превышать ))) и все будет ок.. вообще лучше задачу исходную описать...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Выходной ток компаратора

Сообщение snayperAlfa » 30 ноя 2008, 21:06

Ну вообщем выход компаратора подключен к реле. Я его подключил через MOSFET.Ибо реле потребляет 100 мА в работе. Схема успешно работает гдето уже месяц. А вот недавно появиласт надобность оформить это все в бумаге. И там надо обосновать почему нельзя пустить выход компаратора напрямую на реле. И вот тут то я и начал искать макс выходной ток.
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Выходной ток компаратора

Сообщение Duhas » 30 ноя 2008, 23:30

пняна.. как вариант камень в тебя что взял слабый компаратор ))) могет и не скажут но как вариант приготовить ответ ))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Выходной ток компаратора

Сообщение snayperAlfa » 01 дек 2008, 20:15

Препод в универе говорит что у компараторов выходной ток такой как у ОУ(как я думал).Так что там все тип-топ.Все сенкс.
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Выходной ток компаратора

Сообщение avr123.nm.ru » 01 дек 2008, 20:26

"Хороший" препод - бредит влегкую ... не томит, а ЖЖЖЖЕТ !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Выходной ток компаратора

Сообщение Duhas » 01 дек 2008, 20:58

нууу он в чем то прав.. бываюд ведт и операционники на ватт 20 и более )))

хотя как рас компараторы есть с силовым выходом...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Выходной ток компаратора

Сообщение snayperAlfa » 01 дек 2008, 22:10

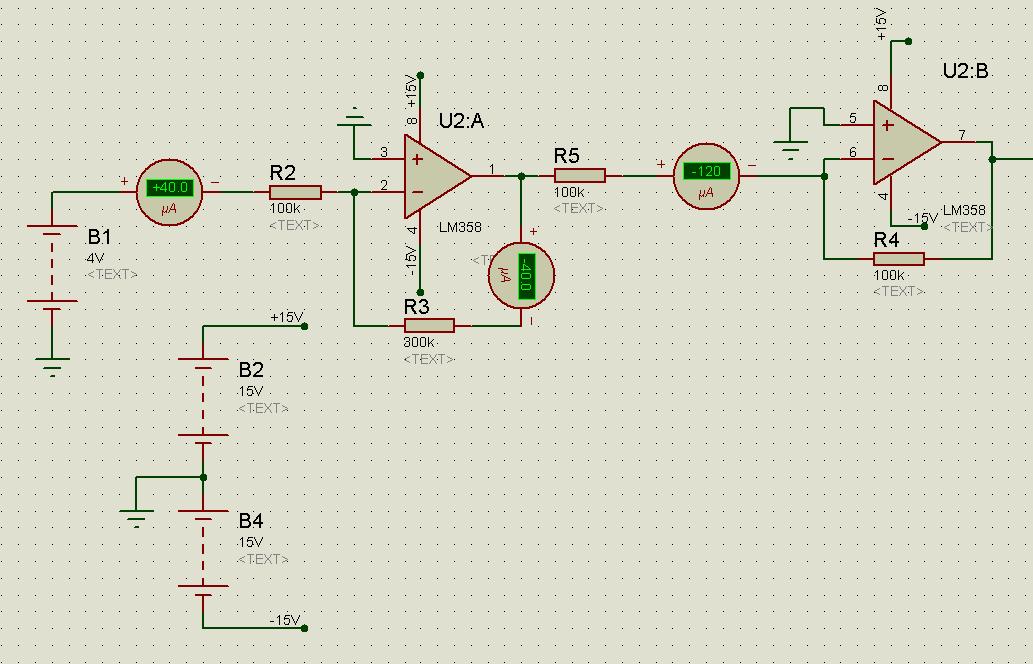

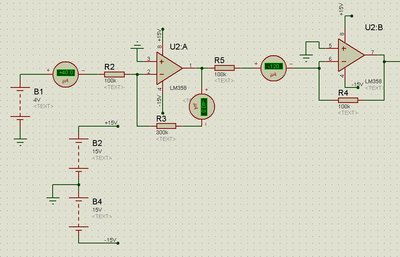

Раз тут такое и есть народ, мучает меня 1 вопрос. По поводу ОУ. Есть схема в протеусе. Юзаю LM358. На вход подаем 4 Вольта. Усиливаем до 8.
Есть резюки ОС и входные.Ток как видно на фотке 40 мкА входной. В даташите же сказано 250 нА. Я правильно понял что ему прийдет кердык.
Хотя у нас на стенде работает и не воняет.
.JPG


Input offset current - это ток смещения?

Input Bias current - макс входной ток, или как?
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Выходной ток компаратора

Сообщение avr123.nm.ru » 01 дек 2008, 22:47

а вы в схеме ТОК ЧЕГО меряете ??? к входу ОУ это измерение какое отношение имеет ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Выходной ток компаратора

Сообщение snayperAlfa » 01 дек 2008, 23:13

Чтото я вас не понял. Измеряем ток во входной цепи, иль нет?

Кто такой Input Bias current?
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Выходной ток компаратора

Сообщение avr123.nm.ru » 01 дек 2008, 23:16

snayperAlfa писал(а):Чтото я вас не понял. Измеряем ток во входной цепи, иль нет?


Поставте амперметр на вход ОУ.

snayperAlfa писал(а): Кто такой Input Bias current ?

Все про Операционный усилитель - ОУ - по-русски и ПОПУЛЯРНО ! - http://avr123.nm.ru/z09b.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Операционный усилитель и Компаратор - параметры

Сообщение snayperAlfa » 01 дек 2008, 23:36

Ааа.Тьху ты. Надо был амперметр поставить непосредственно перед инв. входом. и забыл про резюк ОС. :oops: Тода там выходит 0,12 мкА. дАст ист фантастише.
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного
