Что за деталь (мосфет что-ли?)

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Что за деталь (мосфет что-ли?)

Сообщение Ruslan » 25 ноя 2008, 01:17

Народ,

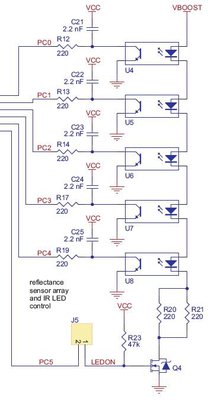

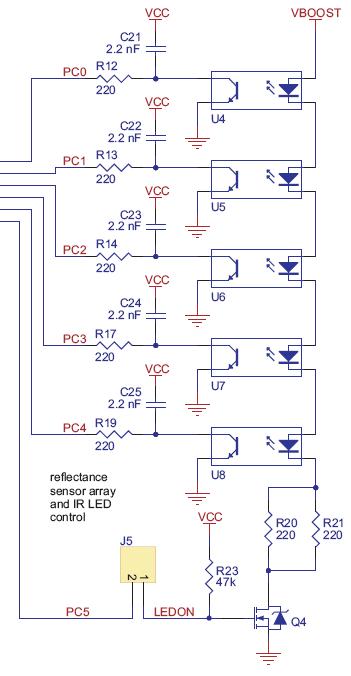

Пытаюсь подобрать деталь для управления цепочкой из пяти светодиодов. Схему взял отсюда: http://www.pololu.com/file/0J119/3pi_schematic.pdf.

См. Q4. Вроде это Мосфет какой-то.


Пожалуйста, посоветуйте, что именно вместо него подойдет, желательно с точным названием детальки.

Спасибо
Аватара пользователя
Ruslan

Сообщения: 588
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Что за деталь (мосфет что-ли?)

Сообщение blindman » 25 ноя 2008, 01:36

Там напряжение 9в, ток не более 50мА. Да много чего можно можно использовать. Например IRLML2502 или IRLML2402
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Что за деталь (мосфет что-ли?)

Сообщение mandigit » 25 ноя 2008, 12:12

RiO писал(а):Народ,

Пытаюсь подобрать деталь для управления цепочкой из пяти светодиодов. Схему взял отсюда: http://www.pololu.com/file/0J119/3pi_schematic.pdf.

См. Q4. Вроде это Мосфет какой-то.


Пожалуйста, посоветуйте, что именно вместо него подойдет, желательно с точным названием детальки.

Спасибо


КП501
BS170

Схема - не очень. Если хочется просто - поставь светодиоды параллельно, последовательно с каждым - токоограничивающий резистор, коммутировать более мощным транзистором типа КП505.
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Что за деталь (мосфет что-ли?)

Сообщение Ruslan » 25 ноя 2008, 13:36

mandigit писал(а):Схема - не очень. Если хочется просто - поставь светодиоды параллельно

Паралельно можно, но тока жалко. Будет 150 мА вместо 30, а для меня это уже чувствительно.
Аватара пользователя
Ruslan

Сообщения: 588
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Что за деталь (мосфет что-ли?)

Сообщение EdGull » 25 ноя 2008, 14:20

так резисторы уменьши
но светодиодам-то тока нужно стока скока надо, а не сколько тебе для них не жалко... :wink:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Что за деталь (мосфет что-ли?)

Сообщение blindman » 25 ноя 2008, 15:44

Не надо включать параллельно. Мощность источника питания некуда потратить, кроме как атмосферу резисторами греть?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Что за деталь (мосфет что-ли?)

Сообщение Ruslan » 25 ноя 2008, 18:27

blindman писал(а):Не надо включать параллельно. Мощность источника питания некуда потратить, кроме как атмосферу резисторами греть?

Вот и я про то же.
Собственно в качестве ключа что лучше ставить? Мосфет или простой транз?
Аватара пользователя
Ruslan

Сообщения: 588
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Что за деталь (мосфет что-ли?)

Сообщение Master » 26 ноя 2008, 11:12

Мосфет одназначна, хотя бы потому что он намноооого меньше грееца.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Что за деталь (мосфет что-ли?)

Сообщение mandigit » 26 ноя 2008, 12:00

RiO писал(а):
mandigit писал(а):Схема - не очень. Если хочется просто - поставь светодиоды параллельно

Паралельно можно, но тока жалко. Будет 150 мА вместо 30, а для меня это уже чувствительно.


Если тока жалко - включай светодиоды последовательно, управляя микропроцессором, а если делать как на твоей схеме (а это 5 светодиодов) - на каждом падение будет 1.2В x 5 = 6В получается, что тебе придется напряжение питания делать больше. Если использовать резисторы в качестве ограничителей тока - нужно еще больше напряжения, поскольку при малом оставшемся напряжении ток у тебя будет сильно зависит от напряжения выдаваемого аккумулятором и ток через светодиоды будет сильно меняться - получишь нестабильность.

Для такой схемы неважно какой транзистор применять пойдет и полевой и биполярный.
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Что за деталь (мосфет что-ли?)

Сообщение blindman » 26 ноя 2008, 12:08

mandigit писал(а):Если использовать резисторы в качестве ограничителей тока - нужно еще больше напряжения, поскольку при малом оставшемся напряжении ток у тебя будет сильно зависит от напряжения выдаваемого аккумулятором

Кусок схемы со светодиодами вырван из контекста - там на полной схеме степ-ап на 9В, поэтому такой проблемы там нет.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Что за деталь (мосфет что-ли?)

Сообщение mandigit » 26 ноя 2008, 12:43

Тогда - понятно.
Только к экономии это отнести тяжело:
1. Превращая 5В в 9 мы забираем из источника (30mA * 9/5 = 54mA)
2. КПД преобразователя в 70% (54mA / 0.7 = 80mA)

выигрыш относительно последовательной схемы 2x
а если соединять последовательно по паре светодиодов - можно обойтись без преобразователя и получить такую-же эффективность.

blindman писал(а):Кусок схемы со светодиодами вырван из контекста - там на полной схеме степ-ап на 9В, поэтому такой проблемы там нет.
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва
