питание компьютера от 12в ...

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re:

Сообщение Redallex » 12 июл 2008, 12:59

Всё таки, кто нибудь пробовал питать компьютер от автомобильного аккумулятора с помощью переделанного АТХ блока питания?

особенно интересен вот этот вариант
AlphA писал(а):Весь трансформатор пересчитывать/переметвыать не и придётся.  Перематывается только первичка. Другой вопрос в том, что она обычно в самом низу...

Ещё придётся заменить силовые транзистоы. В сетевых БП стоят высоковольтные, а для 12в надо сильноточные. К тому же имеющиеся там, скорее всего биполярники или БТИЗ (IGBT), у которых на 12в будут большие потери (из-за падения на них до 1в). Лучше заменить на МОПы (MOSFETы). Но тогда их может не "раскачать" ШИМ-контроллер. И придётся заменить и его (на заточенный под МОПы)...


В варианте от http://people.overclockers.ru/Alexx/record11 , на сколько я понимаю, первичная обмотка вообще не участвует в работе БП после переделки?

Или проще изготовить с нуля ? типа http://forum.pccar.ru/showthread.php?t=4287
Вложения
my_dc-dc.zip
Схема от pccar
(15.28 КиБ) Скачиваний: 37

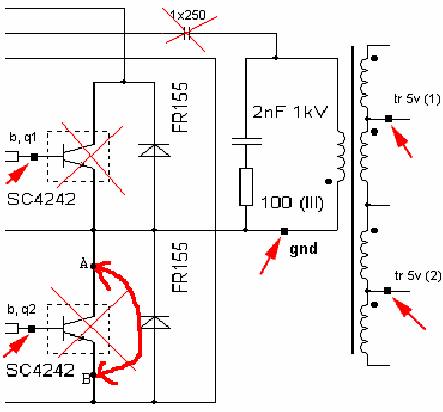

Схема от Alexx
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: питание компьютера от 12в ...

Сообщение lebaon » 13 июл 2008, 17:44

все правильно, не участвует :) и не должна участвовать :)
в атх бп уже есть обмотка на 12 в, ее и пользуют
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: питание компьютера от 12в ...

Сообщение Redallex » 13 июл 2008, 18:36

Вот ещё одну нашёл схемку переделки...
Вложения

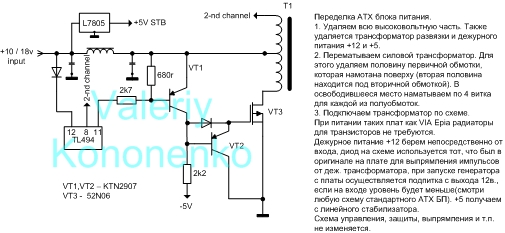

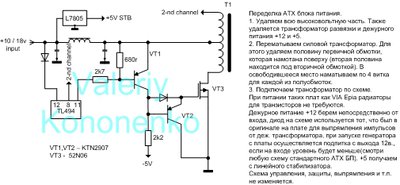

Схема Кононенко
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: питание компьютера от 12в ...

Сообщение boez » 27 авг 2008, 22:40

А еще есть готовые ATX 12-вольтовые БП. Они часто продаются рядом с мелкими ITX-мамками, я видел вроде в районе 60 баксов. где - не помню, гугл знает.
Волшебный запрос "atx dc 12v power".
Вот например (маломощный правда - но часто больше и не надо)
http://www.e-itx.com/picopsu-120.html - 40 баксов всего (90-ваттный за 35)
Мощные наверное подороже, но роботу нафига мощный?
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: питание компьютера от 12в ...

Сообщение Redallex » 28 авг 2008, 18:55

Если робот пытается смотреть на мир, не прибегая к услугам радиоканала, то понадобится мощный комп на борту и соответственно мощный БП...
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: питание компьютера от 12в ...

Сообщение lebaon » 29 авг 2008, 13:28

и ядерный реактор на борту :(
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье
