Помогите опознать, что за энкодеры

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Помогите опознать, что за энкодеры

Сообщение hudbrog » 19 окт 2008, 23:57

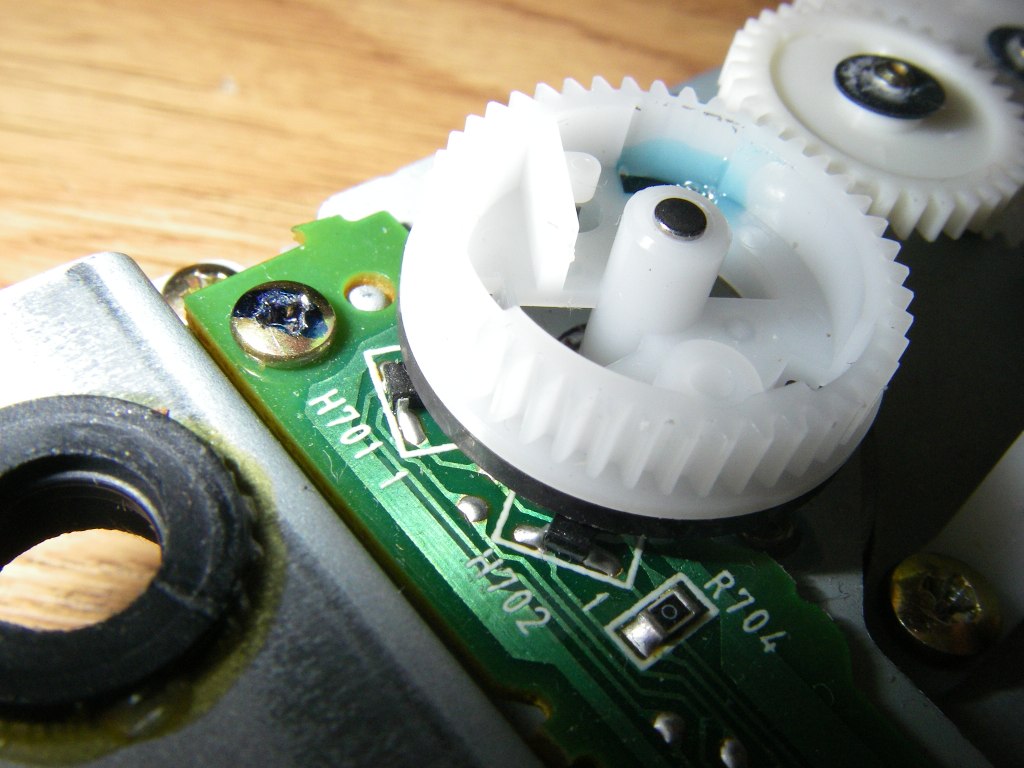

хелпь! Чета я не могу понять, что за сенсоры такие стоят. Есть кусок механики, под ним явно стоят энкодеры, чтобы за этой мехникой следить. А вот какие именно я чета недогоняю. Первая и основная мысль была на датчики Холла, но у них должно быть 3 ноги, а у этих микрух - по 4.
Всего с платы сенсоров уходит 6 выводов, два из них - видные на плате верхняя и нижняя толстые дороги, судя по всему питалово и земля. Тот что предполжоительно питание - сначала заходит на небольшую схемку с парой резисторов, транзистором и переменым резистором (настраивается чувствительность?), но при этом эммитер транзистора подключен к одной из микросхем датчиков (та дорожка, что проходит под резистором у правого датчика). В общем что за датчики такие? Как с них че получить? :o
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Помогите опознать, что за энкодеры

Сообщение FireFly » 20 окт 2008, 00:05

датчики холла ИМХО
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Помогите опознать, что за энкодеры

Сообщение hudbrog » 20 окт 2008, 00:06

А нафига 4ая нога? Два информационных вывода получается выведено с каждого из них наружу.. зачем?
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Помогите опознать, что за энкодеры

Сообщение Myp » 20 окт 2008, 00:09

обычный 4х ногий датчик холла

гуглить
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15912
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите опознать, что за энкодеры

Сообщение FireFly » 20 окт 2008, 00:10

hudbrog писал(а):А нафига 4ая нога? Два информационных вывода получается выведено с каждого из них наружу.. зачем?

честно? ХЗ :) - там явно магнит на шестерне, и телепатически вижу там прорезь в нем - итого датчики холла :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Помогите опознать, что за энкодеры

Сообщение hudbrog » 20 окт 2008, 00:22

Нуу, единственный минимально подходящий что я нашел - это одна нога - скорость, другая - направление. Но тогда нафига их ставить две штуки, этих датчиков, если один может направление определить?....
Подозрительно... ладно, завтра буду пробовать контроллер подрубить к нему..
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Помогите опознать, что за энкодеры

Сообщение TomaT » 20 окт 2008, 00:28

Это может быть "голый" ДХ, без встроенной обвязки. А у ДХ, как известно четыре ноги должно быть, с четырех сторон ПП кристалла :)

З.Ы. посмотрел внимательнее первый пост, вот "зуб даю", голые ДХ.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Помогите опознать, что за энкодеры

Сообщение hudbrog » 21 окт 2008, 00:46

Мда, приз за правильный угадун (можно взять с полки пирожок) достается TomaT =)

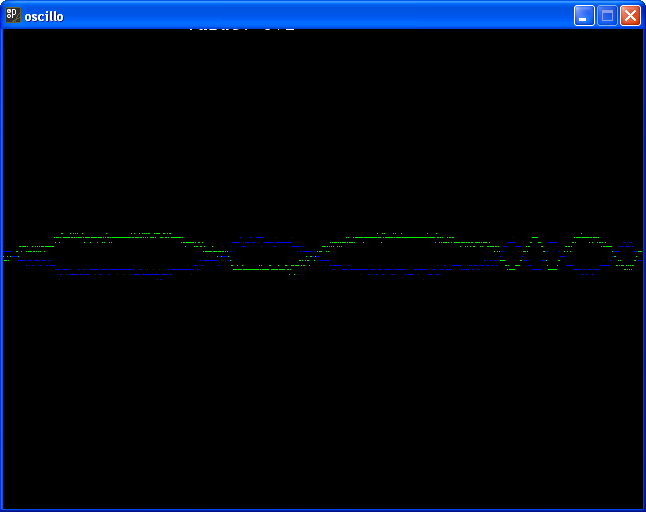

Вот что один датчик выдает:
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей
