Что за деталь?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Что за деталь?

Сообщение boez » 05 окт 2008, 23:27

blindman писал(а):Забудьте. IrDA по определению полудуплекс. И если внимательно прочитать даташит и посмотреть блок-схему, станет ясно, что во время передачи TFDU4100 выключает приемник. Так что вместо тсопа ее не заюзать.


Ааа, так вот что они имели в виду в блок-схеме под связью передатчика и приемника... Ну тоды не судьба :( Или их надо две, что уже жирно будет.

Я эту микруху юзал только в ее штатном режиме - от материнки. И о невозможности дуплекса как-то не задумывался. Так что все что я там выше написал - выходит нереально.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Что за деталь?

Сообщение blindman » 05 окт 2008, 23:32

boez писал(а):аа, так вот что они имели в виду в блок-схеме под связью передатчика и приемника

И это тоже. Написано черным по белому :
Rxd Received Data Output, open collector. No external pull–up or pull–down resistor is required (20 k resistor internal to device). Pin is inactive during transmission.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Что за деталь?

Сообщение sansher » 06 окт 2008, 16:50

Возможно вопрос тупой... но! Можноли на этой микрухе заделать беспроводной КОМ? А то это как раз бы пригодилось для моего проекта...
Аватара пользователя
sansher

Сообщения: 80
Зарегистрирован: 14 мар 2007, 12:55
Откуда: Липецк

Re: Что за деталь?

Сообщение Кирилл » 06 окт 2008, 17:12

можно. как? - было написано выше.
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Что за деталь?

Сообщение realsystem » 20 фев 2009, 23:30

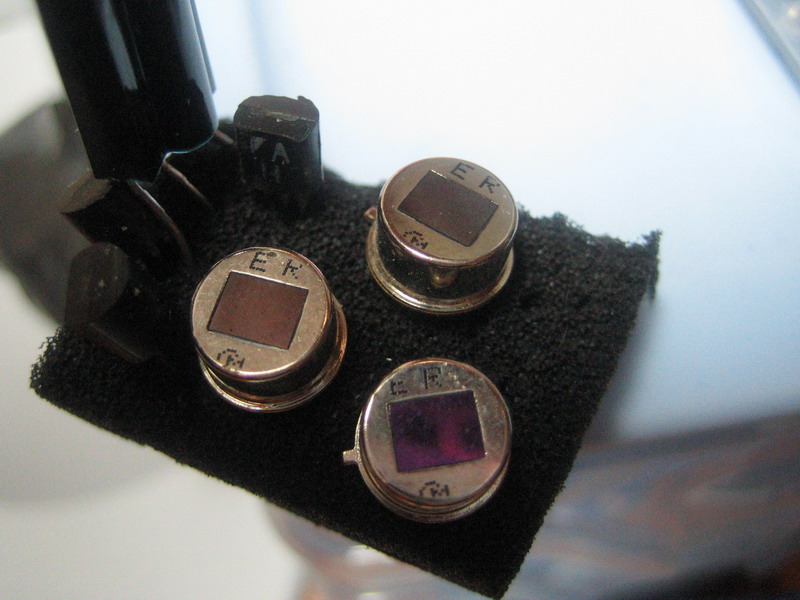

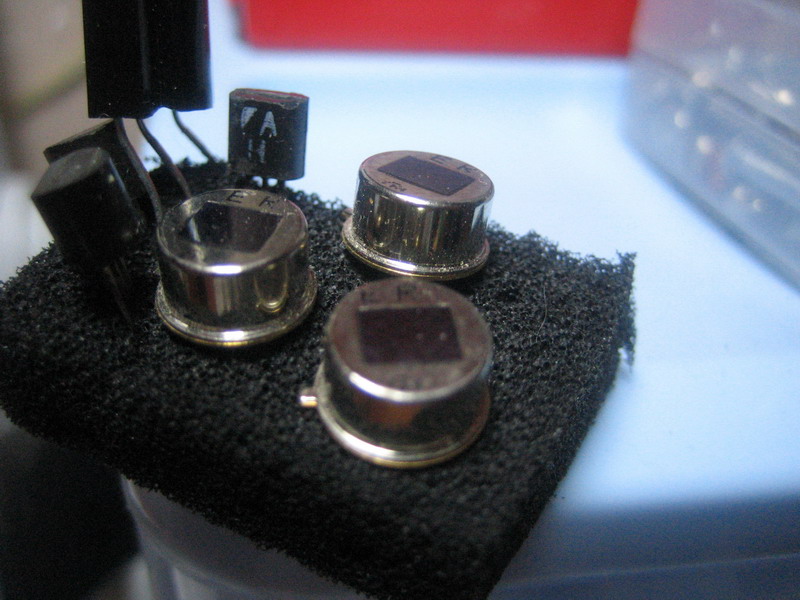

Спрошу тут, чтоб новую тему не открывать, тем более вопрос такой же. Что за деталь круглая(3 ноги) на фото ниже? То, что фотоприемник я знаю точно(использовал их очень давно, схему и даташит потерял и забыл :)) Нужна модель, чтоб найти распиновку и попробовать его использовать?
Вложения
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Что за деталь?

Сообщение EdGull » 20 фев 2009, 23:33

похожи на пиры
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Что за деталь?

Сообщение realsystem » 20 фев 2009, 23:37

А конкретнее?
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Что за деталь?

Сообщение EdGull » 21 фев 2009, 00:21

в смысле конкретнее? :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Что за деталь?

Сообщение realsystem » 21 фев 2009, 00:38

я не понял что такое пиры, можно объяснить?
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Что за деталь?

Сообщение EdGull » 21 фев 2009, 00:41

пир элемент
обычно стоят в датчиках движения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Что за деталь?

Сообщение realsystem » 21 фев 2009, 01:10

поискал ПИРы и вот Изображение
Но у меня написано ER, или это просто маркировка такая, а сам элемент ПИР?
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав
