LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение EdGull » 02 сен 2008, 08:12

Сегодня http://www.terraelectronica.ru прислала...

LTC4006EGN-6 – контроллер заряда Li-Ion-батареи от Lineаr Tech с постоянным выходным током/напряжением предназначен для заряда 2,3 или 4 ячеек литиевых батарей и обладает высоким КПД - 96%. LTC4006 доступны в версиях с выходным напряжением 8,4В/12,6В/16,8В, при этом точность установки достигает ±0,8%, что позволяет продлить время жизни литиевых батарей.
Архитектура синхронного ШИМ-контроллера с квази-постоянной частотой позволяет добиться отсутствия низкочастотный шума даже при использовании керамических конденсаторов. Ток зарядки устанавливается одним резистором. Имеется возможность контролировать выходной ток, снимая значение напряжения на выводе Imon. Существует возможность задавать значение времени зарядки при помощи внешнего резистора. В микросхеме реализована функция заряда полностью разряженных батарей.

Отличительные особенности:
контроллер заряда батареи (до 4 Li-Ion батарей);
высокий КПД преобразования: до 96%;
выходной ток: до 4А;
выходное напряжение: 8,4В/12,6В/16,8В;
точность установки выходного напряжения: ±0,8%;
диапазон входного напряжения: 6В...28В;
температурный диапазон: -40°C...+85°С;
тип корпуса: SSOP-16.

Типовая схема включения LTC4006EGN-6
LTC4006.pdf
(261.88 КиБ) Скачиваний: 248


Области применения: устройства заряда Li-Ion-батарей, портативные устройства с батарейным питанием, ноутбуки.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение Duhas » 03 сен 2008, 05:58

тобишь лепим последовательно несколько батарей, и оно всем этим рулит ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение EdGull » 03 сен 2008, 07:44

да
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение Duhas » 03 сен 2008, 10:36

продаваться у тебя в магазе будет?

сам ее уже ковырял? естьли гемор какой иль все просто и легко заводится ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение EdGull » 03 сен 2008, 11:03

если будет спрос, то естественно будет продаваться.
пока еще сам не щупал ее
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение Evgen » 26 дек 2009, 12:50

и что можно ставить 2 ячейки последовательно и заряжать в 2 раза большим напряжением?
а если одна ячейка станет "хуже другой"? тогда вторая перезарядится и взорвется? :roll:

может есть способ по-лучше?
Evgen

Сообщения: 5
Зарегистрирован: 26 дек 2009, 12:36
Откуда: Краматорск

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение Duhas » 26 дек 2009, 12:51

курите ДШ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение Angel71 » 26 дек 2009, 14:59

:) то, что не импульсная это чудненько, ресурс прилично увеличится. :( а вот балансера там я не заметил. :oops: или я невнимательно ДШ курил?
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение Duhas » 26 дек 2009, 16:33

да, это чарджер тока.... забыл уже.. давно смотрел... балансир по идее должен стоять в батарее... а эту ИМС это уже не касается...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение Evgen » 26 дек 2009, 21:28

значит еще всеже должен быть балансер какойто.
ткните чтоли хоть где почитать про заряд нескольких ячеек
Evgen

Сообщения: 5
Зарегистрирован: 26 дек 2009, 12:36
Откуда: Краматорск

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение avr123.nm.ru » 26 дек 2009, 21:50

В чем кайф то при отсутствии контроля банок и нужде во внешних ключах ??? цена 350 руб.

Добавлено спустя 1 минуту 12 секунд:
Angel71 писал(а)::) то, что не импульсная это чудненько, ресурс прилично увеличится.
А какаяж она при КПД до 96 %
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение Evgen » 26 дек 2009, 22:19

подскажите кстати кто знает еще какие микросхемы для "правильного" заряда li-ion
знаю MCP73833
Evgen

Сообщения: 5
Зарегистрирован: 26 дек 2009, 12:36
Откуда: Краматорск

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение avr123.nm.ru » 26 дек 2009, 22:22

Похоже мало микрух с контролем банок.

Наверно на AVR + dcdc на тех же внешних ключах можно сделать.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение Angel71 » 26 дек 2009, 22:42

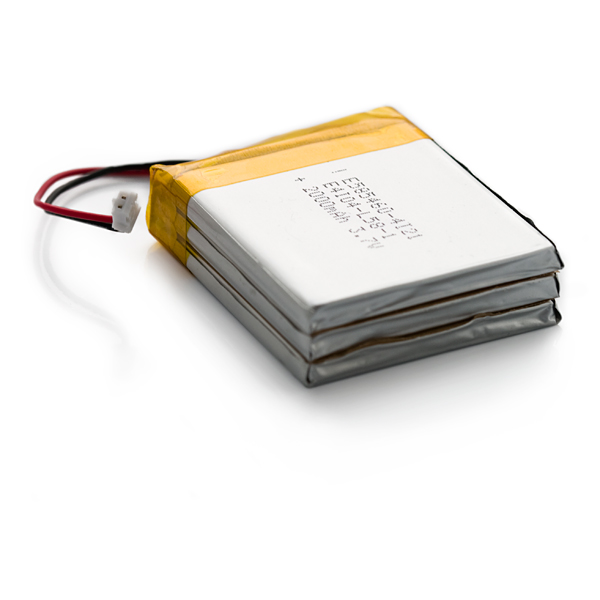

avr123.nm.ru, ну кпд мне мало о чём говорит, почти никогда на него не обращал внимания. :( а вот упоминание шима каюсь, пропустил. тады не очень интересная микра, у нас других более достовабельных полно, которые еще и с li-pol и с NiMH умеют дружить. :) а балансер далеко не всегда нужен:

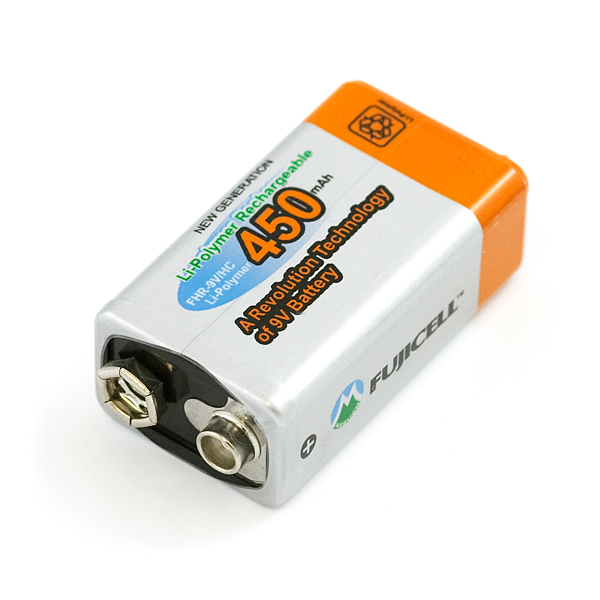

именно за эту крону не ручаюсь, есть ли там схема балансера и защиты, но подобных вещей попадалось много.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: LTC4006 микросхема заряда Li-Ion заряда 2или 3 или 4 ячеек

Сообщение avr123.nm.ru » 26 дек 2009, 22:52

Балансира нет там наверняка.

А какие микрухи вы имеете ввиду ?

Добавлено спустя 1 минуту 52 секунды:
Angel71 писал(а): а балансер далеко не всегда нужен.

Это налюбителя.

А реально ДЛЯ БЕЗОПАСНОСТИ нужен обычный контроль напряжения на банках. Чтоб заряд вырубать или не врубать если на любой банке напруга на границе.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
