Программная регулировка чувствительности TSOPа

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Программная регулировка чувствительности TSOPа

Сообщение EdGull » 06 окт 2008, 17:37

без проблем! продолжаю фразу...
ты ступил в том что не хочешь читать даташиты на применение тсопов... :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Программная регулировка чувствительности TSOPа

Сообщение Vovan » 06 окт 2008, 17:46

1. собрал не по д\ш
2. куда и откуда 34-36кГц подаются?
3. delay - не годится (читать курс 123)
4. схема - неверная.
5. что делать? - читать д\ш
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Программная регулировка чувствительности TSOPа

Сообщение ZarK117 » 06 окт 2008, 19:48

спс :)

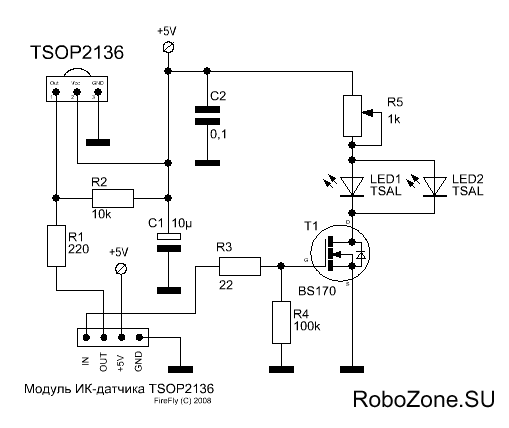

собрал вот по этой схеме ..ток в место полярного поставил биполярник......шимом через режим сброса при совпадении вывел 36кГц на IN с OUT теперь сымается сигнал 5В - то есть, ортаженный свет не попадает на тсоп. Беру камеру - смотрю на ик излучатель - он ярко ярко горит...тут-то в чем прикол????
Вложения
Аватара пользователя
ZarK117

Сообщения: 65
Зарегистрирован: 27 апр 2007, 21:25
Откуда: Санкт-Петербург

Re: Программная регулировка чувствительности TSOPа

Сообщение Vovan » 06 окт 2008, 21:12

wiki/%D0%98%D0%9A_%D0%BB%D0%BE%D0%BA%D0%B0%D1%82%D0%BE%D1%80_%D0%A0%D0%BE%D0%B1%D0%BE%D0%BA%D0%BB%D1%83%D0%B1%D0%B0
Схема верная, описалово работы - похоже на правду... почему не срабатывает - не знаю... если схема собрана верно и детали исправны - значит трабла в коде, третьего не дано...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
