Подключение внешнего RC генератора

Сообщение sub_null » 14 июн 2008, 12:20

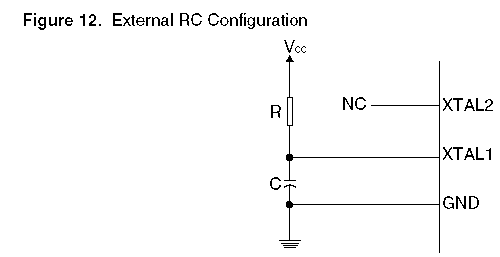

Вопрос знатокам. На рисунке ниже показано подключение внешнего генератора к atmega8.
Какой номинал должен быть у сопротивления на рисунке ниже?
external rc generator.PNG
external rc generator.PNG (1.07 КиБ) Просмотров: 569
sub_null

Сообщения: 57
Зарегистрирован: 20 мар 2006, 00:53
Откуда: ukraine

Re: Подключение внешнего RC генератора

Сообщение avr123.nm.ru » 14 июн 2008, 12:35

Написано в даташите недалеко от такого рисунка. Русский даташит есть на http://avr123.nm.ru/02.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Подключение внешнего RC генератора

Сообщение rig » 14 июн 2008, 18:21

мы таким не пользуемся, в почете либо кварц либо внутренний генератор .
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Подключение внешнего RC генератора

Сообщение avr123.nm.ru » 14 июн 2008, 18:26

Этот способ позволяет МК переключать в программе частоту на которой он работает меняя величину подключеного сопротивления или емкости.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Подключение внешнего RC генератора

Сообщение rig » 14 июн 2008, 18:31

а разве нельзя менять делитель частоты програмно?
делитель в первых строках в кодевижене выставляется правда не для всех процессоров
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Подключение внешнего RC генератора

Сообщение Victorovych » 14 июн 2008, 18:52

For timing insensitive applications, the external RC configuration shown in Figure 12
can be used. The frequency is roughly estimated by the equation f = 1/(3RC). C should
be at least 22 pF. By programming the CKOPT Fuse, the user can enable an internal 36
pF capacitor between XTAL1 and GND, thereby removing the need for an external
capacitor. For more information on Oscillator operation and details on how to choose R
and C, refer to the External RC Oscillator application note.

Добавлено спустя 3 минуты 51 секунду:
В виду прокопипастеного у самого появился вопрос, ктонибудь побовал менять частоту АВРа на ходу - как работало?
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич
