Переходник CompactFlash<->IDE

Сообщение EdGull » 06 июн 2008, 10:31

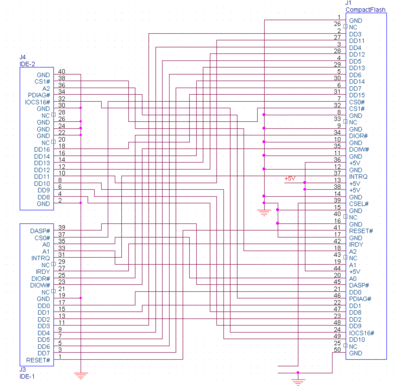

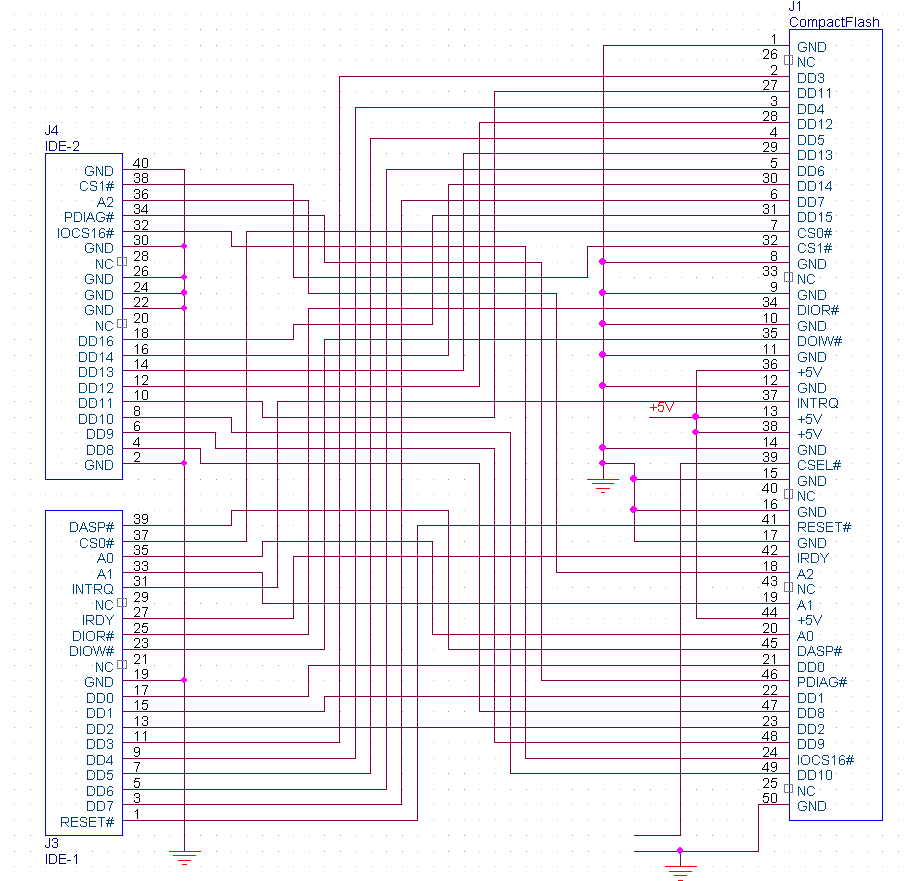

Понадобилось мне тут загузить ПК с CompactFlash
Буду складывать здесь всё что по делу, чтоб не потерялось

Для включения UDMA66
ide - cf
21 - 43 dmarq
29 - 44 dmack

Добавлено спустя 5 минут 51 секунду:
ЗЫ Готовых переходников у нас нет, так что выстрей самому спаять.

Добавлено спустя 3 минуты 11 секунд:
Дорожку идущую от IDE 34 аккуратно ножечком перерезал и посадил IDE34 на землю (ближайшая IDE40). После этого спокойно взлетела в udma4 и скорость стала 39.4 (все тем же hdparm -t /dev/hda ).

Добавлено спустя 1 час 12 минут 32 секунды:
У CompactFlash 50 ног.
Флуд прекратили!
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Переходник CompactFlash<->IDE

Сообщение EdGull » 10 июн 2008, 08:44

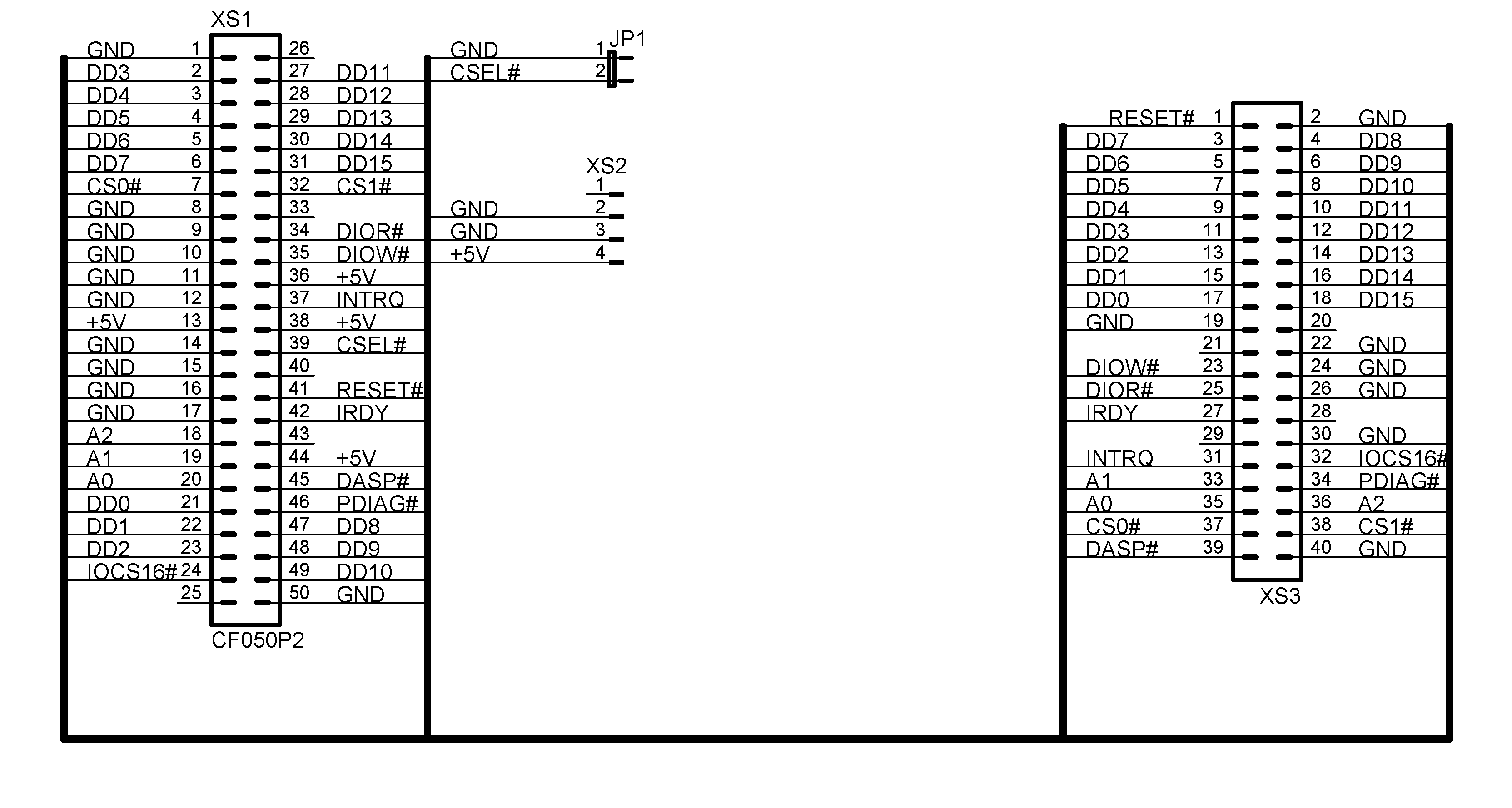

переделаная схемка
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
