Схема на ТОП221 (тесты транса с ШИМ от МК)

Сообщение RoboTok » 23 апр 2008, 15:02

Всем прива.

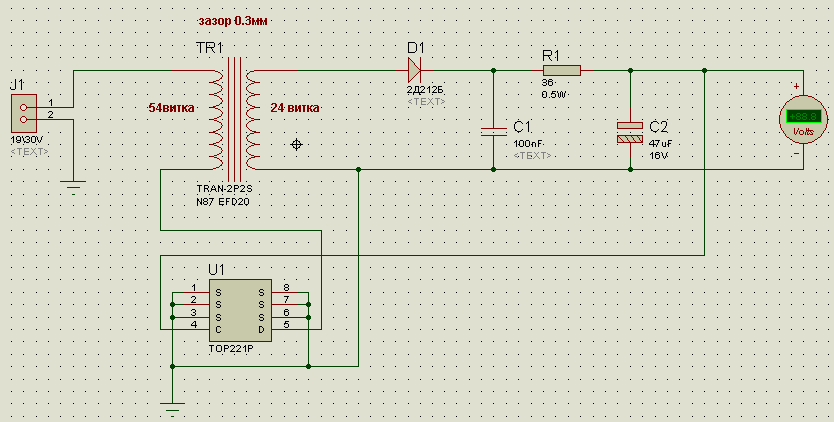

Собрал схему на TOP221P и подал питание 19В.
На вторичной обмотке вышло 5.8В, хотя по замыслу должно быть около 10В для питания ТОПа.

Подал 30В и ТОП задымился.

Кто знает из-за чего так могло выйти ?
Вложения
Последний раз редактировалось RoboTok 25 апр 2008, 17:04, всего редактировалось 1 раз.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема на ТОП221

Сообщение $ilent » 23 апр 2008, 15:59

Как её собрал, знаешь только ты...
$ilent


Re: Схема на ТОП221

Сообщение Master » 23 апр 2008, 16:49

Подал 30В и ТОП задымился.

Если деталь не поддается ударьте по ней, если она сломалась не переживайте все равно пришлось бы менять. :D
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Схема на ТОП221

Сообщение Victorovych » 23 апр 2008, 17:55

Максимальный коэфф. заполнения преобразователя 0.7, следовательно, (19/(54/24))*0.7=5.9
При тридцати вольтах пальнуть мог по двум причинам:
1) нет защитных цепочек от выброса напряжения на первичной обмотке,
2) работа без постоянной нагрузки.

Все это при условии что он обратноходовиком включен.
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Схема на ТОП221

Сообщение RoboTok » 23 апр 2008, 19:49

Щас купил TOP221Y.
А почему у меня не подымается больше 5.7В на вторичке?

Добавлено спустя 53 минуты 21 секунду:
Наверно из-за того, что уже максимальный ШИМ 70%.

Добавлено спустя 17 минут 14 секунд:
ТОП помер из-за того, что полярность у БП была другая :shock:
Последний раз редактировалось RoboTok 23 апр 2008, 19:49, всего редактировалось 1 раз.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема на ТОП221

Сообщение Victorovych » 23 апр 2008, 19:49

Поставь все-таки защитную цепочку по первичке, посмотри в доку там нарисовано какую, а то опять пальнешь.
Еще раз внимательно поглядел на твою схему, дело в том что в усилителе ошибки пороговый уровень - 5.7 В, поэтому выше, при любом входном напряжении, выше ты не прыгнешь, ставь делитель по 4 входу напряжение на выходе будет 5.7 * коэфф. делителя. Опять таки посмотри доку.
Век наш таков, что он гордится машинами, умеющими думать,
и побаивается людей, которые проявляют ту же способность...
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Схема на ТОП221

Сообщение RoboTok » 23 апр 2008, 23:33

Выяснил из-за чего напряжение всегда было 5.7В.
Это из-за компаратора, который старается это напряжение держать.
А питание я брал после резистора, а надо было после диода брать.

Сейчас смог повысить напряжение на выходе, но с нагрузкой напряжение сильно падает.
Например резистор 36Ом почти до нуля просаживает напряжение.

Вот и вопрос, из-за чего у меня может не держать нагрузку и не стабилизировать её ?

Добавлено спустя 1 час 58 минут 5 секунд:
Поигрался с обмотками и теперь в нагрузку 0.5 Вата выдаёт.
А нужно 10 Вт.

Что посоветуете ?

Добавлено спустя 46 минут 9 секунд:

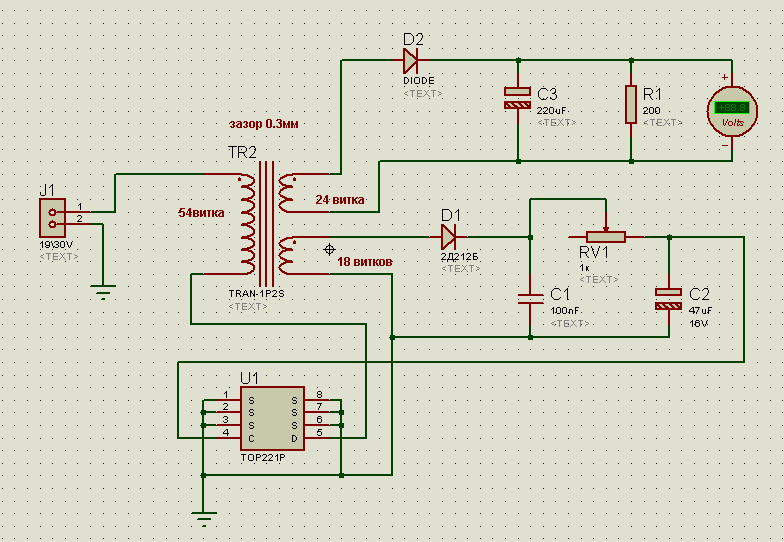

Чуть схему переделал.
Вложения
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема на ТОП221

Сообщение Victorovych » 24 апр 2008, 11:12

И не будет стабилизировать, у тебя обратная связь заведена не с выхода
Век наш таков, что он гордится машинами, умеющими думать,
и побаивается людей, которые проявляют ту же способность...
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Схема на ТОП221

Сообщение RoboTok » 24 апр 2008, 15:49

Вообще я сделал пока без ОС.
Но нагрузку не держит всё равно.
А подстроечником я вручную настраиваю напряжение на выходе.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема на ТОП221

Сообщение Victorovych » 24 апр 2008, 16:58

А почему принято решение что пр и таком включении он должен держать нагрузку?
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Схема на ТОП221

Сообщение RoboTok » 25 апр 2008, 00:17

А можно по точнее, что вы имели ввиду о включении?
Трансформатор ?
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема на ТОП221 (тесты транса с ШИМ от МК)

Сообщение RoboTok » 25 апр 2008, 17:13

Вы наверно имели ввиду обмотки транса, но я просто их в схеме не правильно указал.

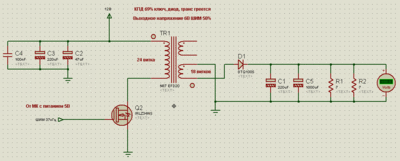

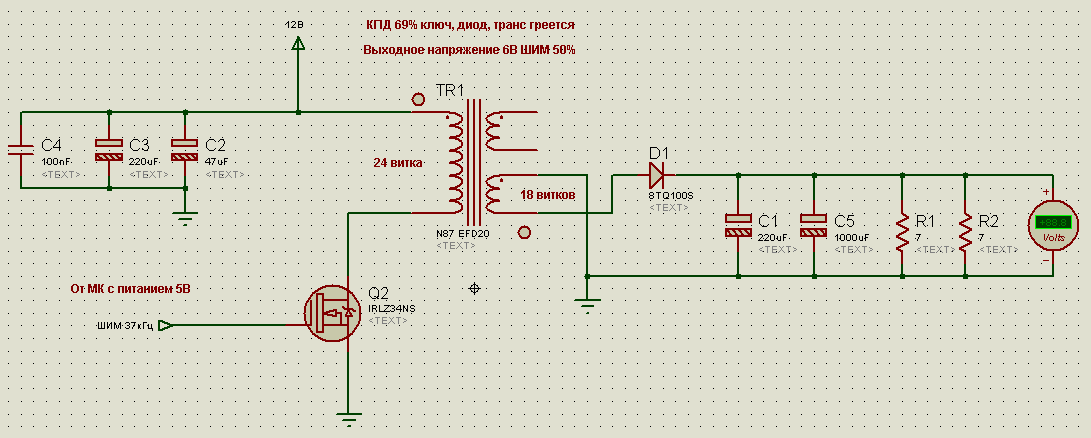

Вон схему которую я тестировал последний раз.
Хотелось бы советов по улучшению.

Нужно иметь на выходе 3.3В 2А и 15В 0.25А
То есть 10Вт стабилизатор должен выдавать с хорошим КПД.

Добавлено спустя 5 минут 49 секунд:
П.С.
На самом деле ключ при ШИМ 50% чуть тёплый, а греется диод сильно и транс т.к. обмотка вторичная тонким проводом намотана.
Вложения
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема на ТОП221 (тесты транса с ШИМ от МК)

Сообщение -= Александр =- » 28 апр 2008, 16:00

Совет по улучшению - выкинуть диод и заменить управляемым полевиком.
Читать тут: http://ifolder.ru/6098782
А вообще в импульсных схемах чаще всего делают вторичку с центральным выводом и выпрямительна двух диодах. Как я понял - у тебя питание будет от сети, так что КПД вторички не так критично...

Ключ греться не должен. Видимо ты его не до конца или слишком медленно открываешь. Советую использовать драйвер или полумост на биполярниках.

Можешь еще вот это глянуть: viewtopic.php?f=2&t=3903 я извращался в протеусе. Щас собрано на макете, вроде работает. Но мерить КПД и налаживать пока нет времени...

Кстати, а ТОР разве будет на таком низком напряжении работать? У него по даташиту вроде надо от 40В и выше...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Схема на ТОП221 (тесты транса с ШИМ от МК)

Сообщение RoboTok » 28 апр 2008, 18:53

Решил делать на готовых стабилизаторах высоковольтных LM2576, вход у них от 8 до 60В.
Минус только то, что работают на 52кГц и большие конденсаторы требует. Но всё же будет компактнее, чем делать самому.

Ключ грелся из-за медленного открывания-закрывания. В готовом устройстве поставлю драйвер.

Вторичку с центральным выводом делают в 2-тактной схеме, а у меня однотактная.
Конечно, обратные выбросы есть, но в схемах однотактных их гасят фильтрами. А морочится самому нету возможности т.к. даже осциллографа нету.

А схема ваша тока в Протеусе модель и ключ с кучкой резисторов, да ещё без просчёта. Если уш советовать кому так, что то рабочее хотя бы :good:

ТОР работает с 16В и в ДШ написано также, но толку от него НОЛЬ. Мощности никакой на выходе, хотя если 10мА можно выдавить :lol:
На Сахаре есть схема, там написано, что 5Вт ТОР221 выдаёт по ней, но у меня он ничего не выдал :cry:
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Схема на ТОП221 (тесты транса с ШИМ от МК)

Сообщение -= Александр =- » 28 апр 2008, 19:51

В протеусе я смотрел сможет ли AVR адекватно работать регулятором. До вылизывания аналоговой части руки так и не дошли...

А ТОПы - они больше под высокое напряжение заточены. Ток там небольшой, зато напряжение 300В держит на входе. Я тут взял парочку поиграться, как будет время - расскажу что из него выдавить удастся... Фигня конечно, но с такой стоимостью - самое оно.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
