Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Сообщение EdGull » 06 апр 2008, 08:10

У многих фирм есть микрухи типа LM3478 которые могут из 3-24В сделать например 5В, но они стоят от 100р. и при этом трудно доставабельные.

Есть идея взять типовую схему LM3478 и заменить ее на тиньку которую будем запитывать через стабилитрон.
Плюсы - имеем полностью под себя заточенный девайс, например можно умно контролировать входное напряжение акб и не убить его.
Минусы - надо писать код. Если Тинька глюканет, то может натворить много беды.

З.Ы. Частота преобразования LM3478 1МГц, поэтому тинька может не потянуть, но это не беда, можно поставить мегу48, она ни по цене ни по размеру практически не отличается, да к тому и имеет аппартаный ШИМ и УАРТ с I2C.
Вложения
LM3478.pdf
(546.44 КиБ) Скачиваний: 71

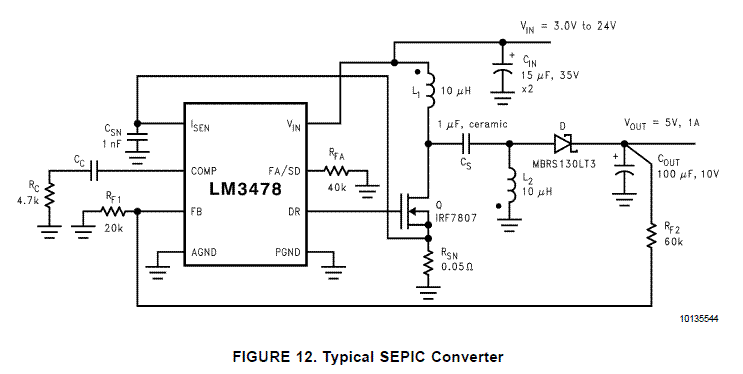

LM3478 SEPIC.GIF
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Сообщение EdGull » 08 апр 2008, 08:38

В журнале Схемотехника №6 2004 нашел схемку на КФ1446ПН3 только я на это чудо ДШ так и не нашел
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Сообщение FireFly » 08 апр 2008, 09:36

EdGull писал(а):В журнале Схемотехника №6 2004 нашел схемку на КФ1446ПН3 только я на это чудо ДШ так и не нашел


Это есть MAX641 :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Сообщение EdGull » 08 апр 2008, 10:55

http://www.gaw.ru/pdf/NS/power/switch/LM3488.pdf

Добавлено спустя 16 минут 15 секунд:
только всёравно везде всё это счастье под заказ

Добавлено спустя 18 минут 39 секунд:
Видать так и прийдется ставить мегу4

Добавлено спустя 13 минут 37 секунд:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Сообщение avr123.nm.ru » 08 апр 2008, 12:40

EdGull писал(а):Если Тинька глюканет, то может натворить много беды.


Мне кажется что не сможет - там ведь конденсатор разделительный. Наверняка такие проекты есть. Точно есть в апноутах на PIC - не сепик но импульсный и за основу пойдет.

Но я советую на Ti.com заказать.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Сообщение Duhas » 10 апр 2008, 05:53

в принципе там обычная схема накачки дросселя.. можно поискать что-нть из статеек на эту тему.. была вроде "бустер лысого"... тлько там для авто усилка.. в 2 ступени преобразовательтипа 12 -> 40 -> +-40.. так первое звено качало в дроссель .. ну а шим с дед таймом на меге организовать не проблема ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Сообщение -= Александр =- » 10 апр 2008, 15:14

Я тут недавно шаманил в протеусе: viewtopic.php?f=2&t=3903
Скоро попробую как оно на самом деле. Мне надо получить стабильный ток для светодиода. В принципе стабилизатор напряжения мало чем отличается.

Вот есть хорошая книжка про конвертеры, описано все просто и понятно.
http://ifolder.ru/6098782
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Сообщение Mazayac » 20 авг 2008, 01:29

EdGull писал(а):http://www.gaw.ru/pdf/NS/power/switch/LM3488.pdf
только всёравно везде всё это счастье под заказ

Подниму тему на всякий случай, вдруг пригодится: вместо LM3488 для SEPIC-а также годится LM3478, может ее достать будет проще.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Сообщение Radist » 09 фев 2010, 15:12

Предлагаю свою любимую микросхему MC34063. А также прилагаю даташит по расчетам (на английском).
Вложения
AN920-D.pdf
(418.53 КиБ) Скачиваний: 8
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Повышаюше-понижающий DC/DC стабилизатор (SEPIC)

Сообщение slav0n » 23 ноя 2010, 12:31

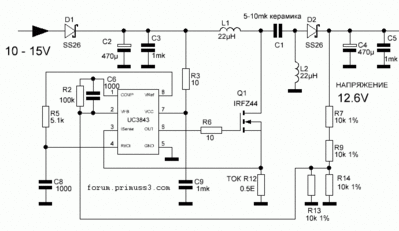

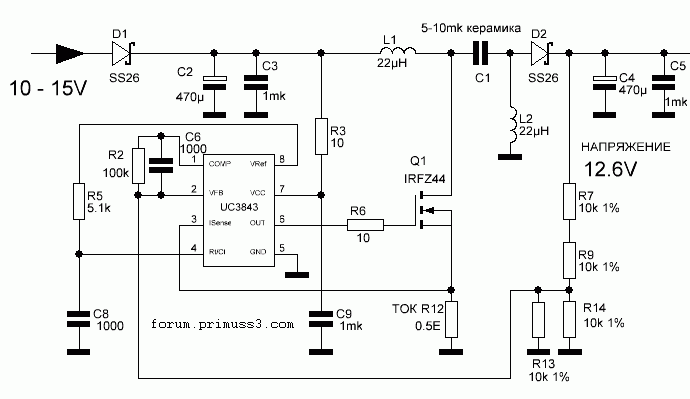

Я применяю популярную недорогую UC3843
Единственный недостаток - работает минимум от 10 вольт.
Вложения
slav0n

Сообщения: 1
Зарегистрирован: 23 ноя 2010, 11:53
