Сообщение rig » 21 янв 2008, 12:45

по работе надо купить фен, обычный строительный, походил по магазинам есть интересный выбор.
К некоторым в анатации картинка как сабж выпаивает микросхемы и прочие детальки. Фен с регулировкой температуры 50-650 гр. с памятью и отображением на индикаторе, плюс плавная регулировка потока 150-500л/мин.
Для пайки как понял 220 гр достаточно, кто нить пробовал использовать такую штуку или хотябы допускал такую мысль??

Конечно вес не как у паяльного фена да и стоит до 3500.
Последний раз редактировалось rig 01 мар 2008, 10:57, всего редактировалось 3 раз(а).
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Промышленные\строительные фены

Сообщение $ilent » 21 янв 2008, 13:43

rig писал(а):Для пайки как понял 220 гр достаточно, кто нить пробовал использовать такую штуку или хотябы допускал такую мысль??

Пользовал такой только для сушки после мойки плат. Ни паять ни выпаивать кране не удобно - громоздкий и поток польшой по большой площади.
$ilent


Re: Паяльные станции

Сообщение rig » 21 янв 2008, 15:41

а к примеру, есть мамка от пня 4го с довольно современными деталями, сдуть с нее теже полевики, катушки, разъемы получится же
фен мне все равно нужен. есть попроще без индикации и на косарь дешевле :roll: .
Вот я и мучаюсь, разорять фирму или нет.
кстати в инете есть описания , идея не нова
http://www.rlocman.ru/shem/shem-cache.html?di=18912
http://offline.computerra.ru/1998/251/1400/
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Паяльные станции

Сообщение $ilent » 21 янв 2008, 16:45

Ну раз тебе он нахаляву будет, то конечно надо брать - пригодится (туже термоусадку усаживать).
$ilent


Re: Паяльные станции

Сообщение Master » 21 янв 2008, 18:48

Пробовал, выпаивал панельку строительным феном, поток действительно большой и греет сильно, особенно рукам горячо, и нада одной рукой плату держать, другой фен, третьей пинцетом выковыривать. Но короче нада сноровка.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Паяльные станции

Сообщение -= Александр =- » 21 янв 2008, 21:53

Я феном пару раз выпаивал - выпаял всю плату одним махом. Очень трудно отпаять что-то одно, все соседние компоненты просто сдувает. Но ничего, все после выпаивания осталось живое, так что юзать можно. Вообще для компонентов обычно 300 градусов предел. Редко бывает ниже, так что надо даташит читать перед тем как фен юзать...

Еще неплохо его (фен) откалибровать по термопаре например, чтоб четко знать какой температурой он шпарит.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Паяльные станции

Сообщение rig » 11 фев 2008, 15:17

купил фен HG 2310 LCD
3400р
Производитель Steinel
Потребляемая мощность 2300 Вт
Рабочая температура 50/50-650С°
Вес 0,94 кг
Воздушный поток 150-250/150-500 л/мин

выставил 220 гр, не смог отпаять с материнки ни чего может мало подождал.
поставил на 230 гр нормально отпаялись микросхемы и СМД детали.
разъем звуковых выходов отпаялся только на 300 гр, на 230 не хотел
непривычно долго после паяльника приходится ждать прогрева платы
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Промышленные\строительные фены

Сообщение Duhas » 11 фев 2008, 22:30

просто при прогреве феном тепло успевает уходить в плату .. а паяльником быстрее прогревается то с чем прямой контакт ...можно и с 200 отпаять только долго греть ..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Промышленные\строительные фены

Сообщение rig » 12 фев 2008, 00:03

все, наигрался, две материнки распаял, и плату какого старого винта. :crazy:
пробовал и снизу греть и сверху. Понравилось процессоры выпаивать, и разъемы IDE.
Теперь можно попробовать камеру сделать для запаивания СМД деталей. поток 150 л/мин детали не сдувает даже если близко поднести сопло. Пользовал насадку с диаметром сопла 2 см.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Промышленные\строительные фены

Сообщение rig » 26 фев 2008, 19:42

еще один пример применения фена
Технология пайки корпусов BGA в домашних условиях
http://www.laser-trafaret.ru/bga_reballing.php
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Промышленные\строительные фены

Сообщение $ilent » 26 фев 2008, 23:27

Там с трафаретами, а трафареты дорогие, да и корпуса такие мало применяются в домашних условиях. К тому же дома рентген котроля не зделаешь. Не, такие корпуса только на станке ставить нада. Я больше чем уверен, что автор 1 раз из 15 ставит данный кузов правильно, и устройство работает нормально. Потом эта мобила подмёрзнет чуток и можно нести обратно.
И вообще мне показалось странным, что автор после нанесения пасты, плавит её, а не ставит кузов на место. В итоге у него пара ног всё равно в воздухе будет висеть во время пайки.
$ilent


Re: Промышленные\строительные фены

Сообщение rig » 01 мар 2008, 10:51

пошли первые блины. пока как полагается.
тестовая плата

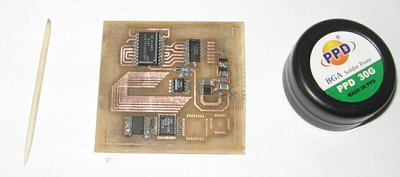

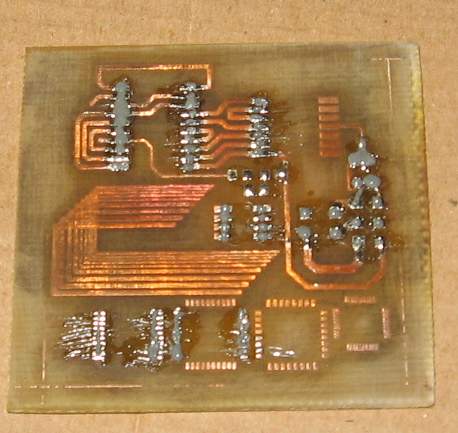

SMD 005.jpg
тестовая плата

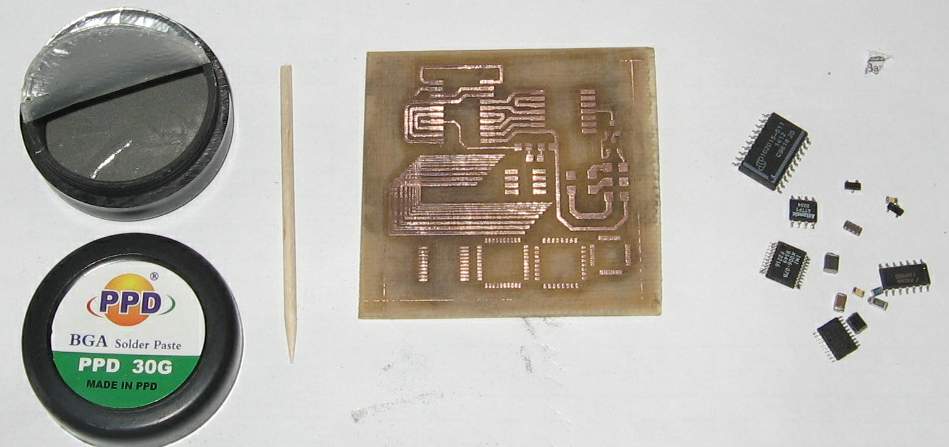

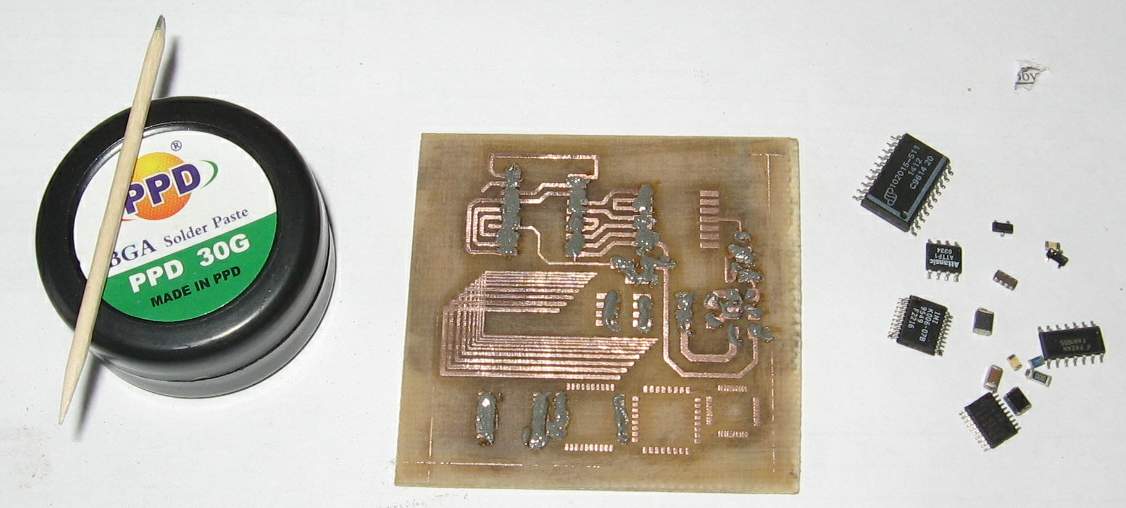

подготовительный процесс
SMD 007.jpg
подготовительный процесс

нанес пасту простой зубочисткой, как позже выяснится многовато
SMD 008.jpg
намазал пасты

разместил компоненты
SMD 009.jpg
раставил детали

нагрел до 180 - все растеклось
SMD 011.jpg
нагрел до 180

фен действительно сдувает мелкие детали, надопопробовать греть снизу.
паста начала плавитца только на 250 гр, красиво так. расплавилась и в капли собралась где много, а где в меру вытянулась вдоль дорожки пайка местами как заводская. счас распаяю и по новой, начинаю озознавать зачем делают паяльные маски :crazy: ! Попробую шприцем дозировать, лопаткой стабильно передоз.
8)
Вложения

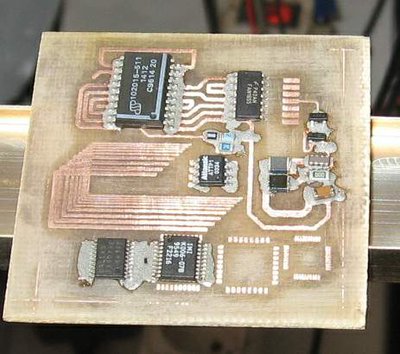

SMD 012.jpg
результат
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Промышленные/строительные фены

Сообщение $ilent » 01 мар 2008, 13:49

Апчём и речь, такую ерунду проще паяльником с хорошим жалом запаять.
Для того, чтобы детали не сдувало их необходимо приклеивать, а не просто на пасту сажать.
$ilent


Re: Промышленные/строительные фены

Сообщение rig » 01 мар 2008, 14:56

эсперимент еще не закончен!! идет опыт с бумажной камерой!

Добавлено спустя 3 минуты 7 секунд:
лишь бы не загорелось !

Добавлено спустя 52 минуты 50 секунд:
есть результат, эксперимент можно сказать удался. брак конечно остался, но повод для оптимизма есть. микры с шагом 1,25 паяются на ура. с шагом 0,5 через раз. С СМД мелочевкой вообще ни каких прблем, ни чего не сдуло. Вот корпус бы переделать в несгораемый и с прозрачным верхом, можно начинать производство. :Yahoo!: ::
Текстолит почернел, медь порыжела, про дым я промолчу :oops:
печка пирдумывалась из того что было: пара коробок и несколько зубочисток приподнять плату от поверхности бумаги.

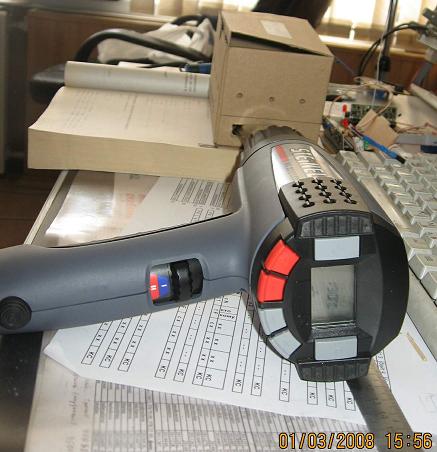

SMD 018.JPG
две коробочки
SMD 018.JPG (22.19 КиБ) Просмотров: 1466

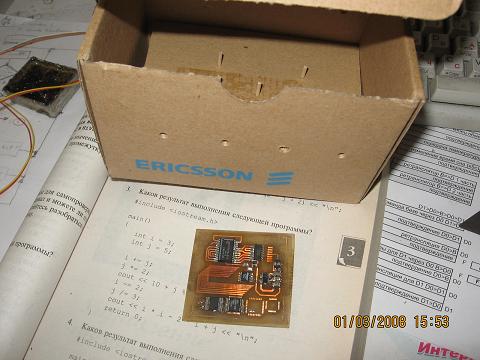

слева между стенкой и площадкой оставлен зазор для прохода воздуха, в стенках по периметру над площадкой сделаны отверстия, чтоб воздух не застаивался.

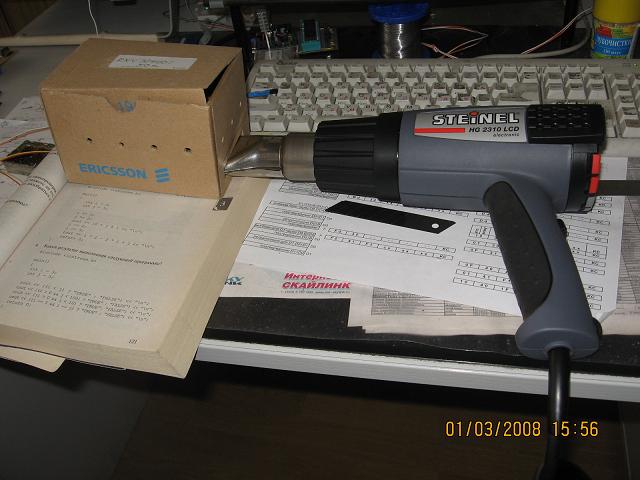

SMD 020.JPG
конструкция

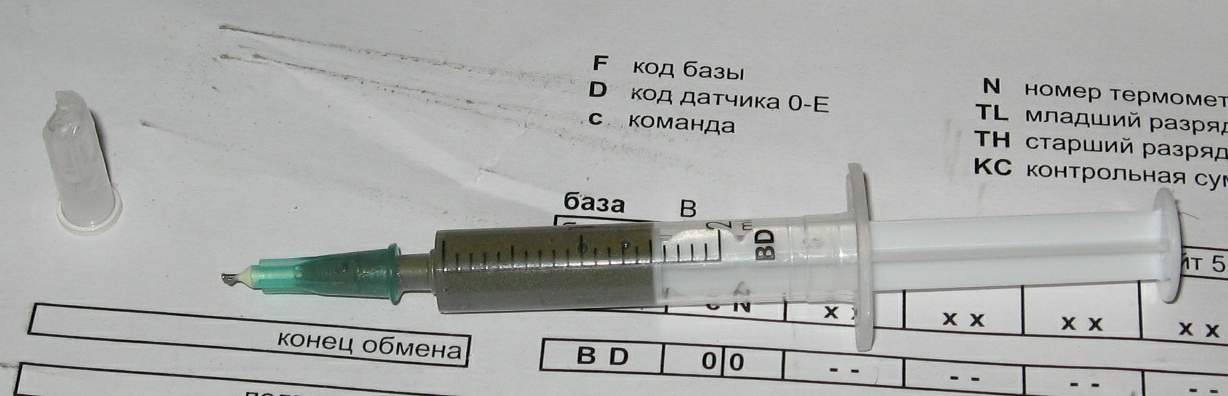

из шприца сделан дозатор, паяльная паста разогрета и всосана шприцом. (иглу желательно по толще, эта 0,3-0,4 мм, плохо выдавливать пасту, выдавил чуток а она еще лезет и лезет по инерции)
SMD 031.jpg
шприц с пальной пастой

получилось чуток по аккуратней
SMD 019.jpg

прогрев на 190
SMD 021.JPG
процесс прогрева 190 гр

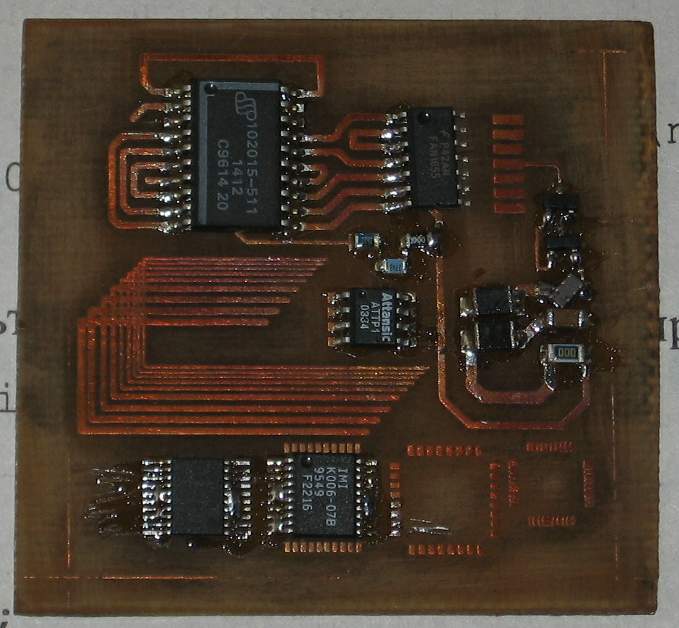

общий вид спереди
SMD 022.JPG

вся пайка заняла около 5 минут, и то я куда то отвлекся. дольше детали раскладывал.
результат:

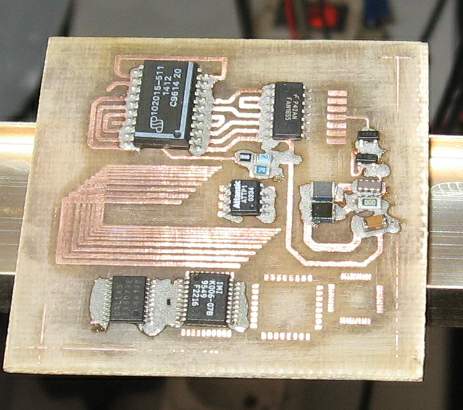

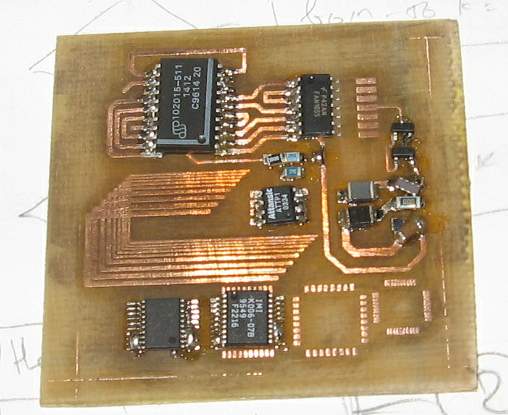

SMD 026.jpg
итого

одну деталюшку развернуло, это набор резисторов по 4 вывода вдоль длинных сторон, поэтому ни чего удивительного. остальные СМД размеров 0805 и 1206 выровнялись и встали на свои места.

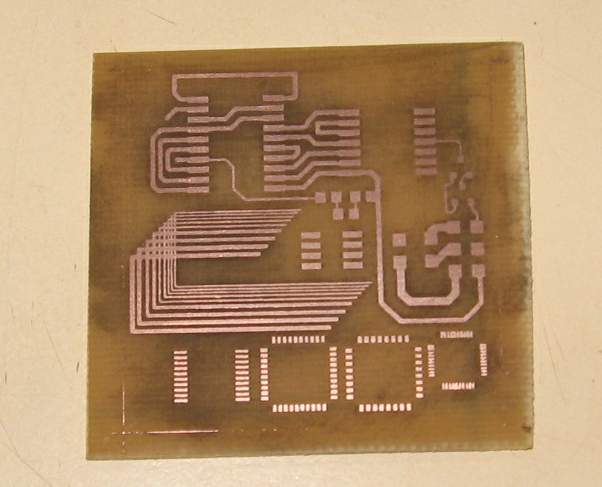

экспериментальная платка:
