Сообщение denissyslo » 18 янв 2008, 08:20

Вот, выковарял из сидюка оптопару. вопрос в следующем:
я ее подключил к батарейки через резистор (иначе греется) у нее 3 вывода - общий для осветительного и приемного диодов, питание осветительно+, выход приемного -...

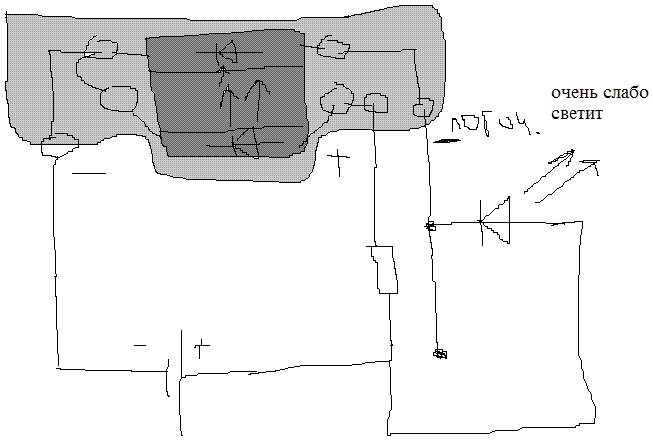

вопрос в следующем я подключил это хозяйство как показано на рисунке обыкновенный светодиод светиться но очень слабо, думаю такой сигнал МК за 1 не примет. как мне его усилить. Проблема в том, что земли обоих диодов соеденены, т.е. приемный диод обеспечивает сток тока. т.е. выходным сигналом явлется минус, а не плюс..... Если бы плюс, то просто этот плюс подать на базу транзистора и все.....а тут ....
господа электронщики - помогите пожалуйста со схемным рещением. Просьба если что надумаете, то дайте номиналы деталей.
Вложения
.GIF
.GIF (8.25 КиБ) Просмотров: 626
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло

Re: разбираемся с оптопарой из сидирума.

Сообщение Master » 18 янв 2008, 09:58

Купи нормальную оптопару, типа 4N25 и закрой вопрос.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: разбираемся с оптопарой из сидирума.

Сообщение Myp » 18 янв 2008, 10:36

Если бы плюс, то просто этот плюс подать на базу транзистора и все.....а тут ....

...а тут надо взять транзистой правильный =) чтоб открывался от минуса

далее
вопрос номер раз
все телепаты в отпуске
чем ты запитал это дело?? какое напряжение? чо у тя за батарейка?
вопрос номер два
если у тя светик слабо светится это ничего ещё не значит
запитай ИК диод в оптопаре от 5 вольт через резистор а на выход никаких дурацких светиков не вешай а меряй просто тестером какое там напряжение
скорей всего всё там будет всё ок чтобы прицеплять прямо на ногу МК
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: разбираемся с оптопарой из сидирума.

Сообщение rig » 18 янв 2008, 11:29

все нормально, светику надо 5-10 мА чтоб светиться а МК не надо , МК сработает по напряжению.
ставь вместо светика резистор к примеру 10КОм и меряй тестером напряжение резисторе. получишь свою логическую 1.
