Зарядник для гелевых аккумуляторов

Сообщение gambit6 » 20 дек 2007, 19:36

Всем добрый вечер! Хочу купить гелевую аккуму на 12 вольт и 7 Ач.
В инете поговаривают что заряжать их от обычного автомобильного зарядника нельзя
(могут рвануть нехило). Зарядник в Чип и Дипе для такой аккумы стоит в 2 раза дороже
самого аккумулятора. Может у кого есть схема такого зарядника? Можно самую
простую схему, чтоб попроще и подешевше в плане деталей.
И вообще хотелось бы поподробнее узнать о свинцово-гелевых аккумах,
кто чего знает, отпишите, плиз.

С Уважение GAMBIT.
Аватара пользователя
gambit6

Сообщения: 189
Зарегистрирован: 10 янв 2005, 12:18
Откуда: Санкт-Петербург

Re: Зарядник для гелевых аккумуляторов

Сообщение Myp » 20 дек 2007, 20:22

http://www.radiokot.ru/circuit/power/charger/gel_akkum/

вот

тама и теория и схема и микруха доступна в продаже

стоимость конечная минимальна =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Зарядник для гелевых аккумуляторов

Сообщение gambit6 » 21 дек 2007, 19:24

Вот и облом... нет у меня этих запчастей, а их покупка будет стоить столько же,
сколько и сам зарядник :((( Сегодня купил гелево-свинцовую аккуму
PG 12-72(12V / 7Ah / 20Hr)
фотки прилагаю ниже. В чип и дипе сказали что ее можно заряжать от
компьютерного блока питания... а как точно я не врубился, да и продавцы были
не многословны... Дело в том что у меня есть старый компьютерный блок питания.
Задача - сделать из него зарядник. Кто подскажет КАК ЭТО МОЖНО СДЕЛАТЬ?
Буду безмерно признателен.

С Уважением Gambit6.
Вложения

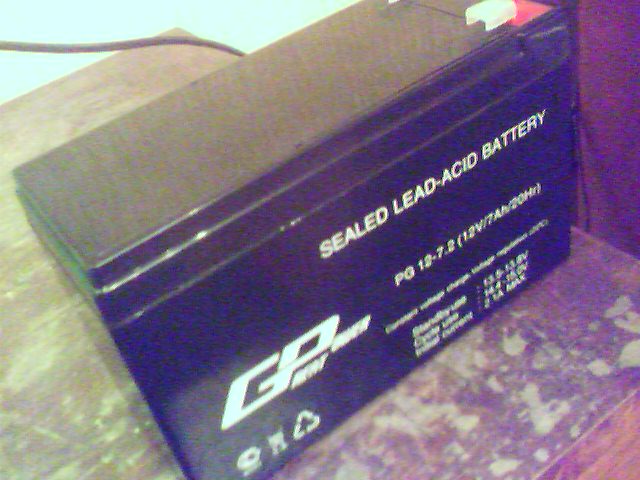

сама аккума

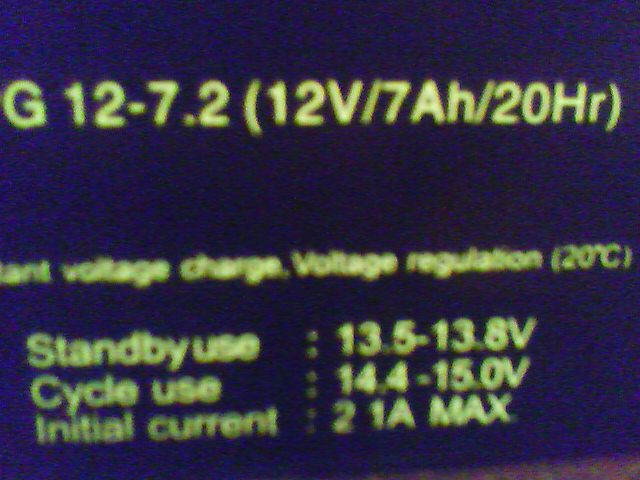

Мулька на аккуме
Аватара пользователя
gambit6

Сообщения: 189
Зарегистрирован: 10 янв 2005, 12:18
Откуда: Санкт-Петербург

Re: Зарядник для гелевых аккумуляторов

Сообщение D-M » 21 дек 2007, 20:15

В РАДИО 2004-10 был какой-то зарядник из БП...
но я хз для какаих он аккумов :roll:
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Re: Зарядник для гелевых аккумуляторов

Сообщение gambit6 » 21 дек 2007, 20:29

Это для обычных аккум. Господа, подскажите пожалуйста как реализовать данную идею...
Аватара пользователя
gambit6

Сообщения: 189
Зарегистрирован: 10 янв 2005, 12:18
Откуда: Санкт-Петербург

Re: Зарядник для гелевых аккумуляторов

Сообщение Myp » 21 дек 2007, 22:10

эммм
непонял вы о чём????
50 рублёвая микруха разве проблема????
в том же самом чипдипе продаётся и просто в магазинах встречается

неужели у вас нету кучки резисторов и диодиков? хоспади из любого старого барахла можно выпаять
да и на развале за всё червонец отдаш

имхо 60-70 р. за зарядник для аккумуляторов это не проблема...

что значит не врубился как заряжать
в статье же написано
Посему эти ящики заряжают по-другому: ток заряда устанавливают равным 0,1С, где С - это ёмкость аккумулятора, причем, зарядный ток ограничивают, поскольку этот товарищ "неудовлетворенный желудочно" и готов сожрать все, что ему дают, напряжение стабилизируют и устанавливают в пределах 14-15 вольт. В процессе заряда напряжение остается практически неизменным, а ток будет уменьшаться от установленного, до 20-30мА в самом конце заряда.

как компьютерным бп заряжать незнаю потому как там всего 12 вольт а нужно 14-15

у меня 6 вольтовый
заряжается с ограничением тока до тех пор пока напряжения поднимется до уровня которое в даташите указано 7.3-7.5 вольт
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Зарядник для гелевых аккумуляторов

Сообщение gambit6 » 22 дек 2007, 02:15

Уважаемые, спасибо Вам за помощь. Но ни в одном чип и дипе в Питере нет L200C :(
Не знаю что делать. вобщем, кто из Питера и у кого есть диоды Д242 в количестве 5 штук
и микруха L200C с трансформатором к данной схеме (кстати какой он там?
Такой подойдет? http://www.chip-dip.ru/product0/251713572.aspx ), куплю у того все вместе за 200руб с самовывозом.
Народ подсобите, мне зарядник нужен будет к среде... Не успею я найти запчасти без вас. :cry:
Аватара пользователя
gambit6

Сообщения: 189
Зарегистрирован: 10 янв 2005, 12:18
Откуда: Санкт-Петербург

Re: Зарядник для гелевых аккумуляторов

Сообщение Master » 22 дек 2007, 13:02

ИМХО такого транса хватит впритык, зарядный ток акума на 7,2Ач равен 7,2/10=0,72А, а транс на 0,85А сильно маленький запас по мощности.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Зарядник для гелевых аккумуляторов

Сообщение gambit6 » 22 дек 2007, 22:52

Ну так нет ни у кого деталек?
Аватара пользователя
gambit6

Сообщения: 189
Зарегистрирован: 10 янв 2005, 12:18
Откуда: Санкт-Петербург

Re: Зарядник для гелевых аккумуляторов

Сообщение gambit6 » 31 дек 2007, 19:04

Народ, всем спасибо за консультации и ВСЕХ С НОВЫМ ГОДОМ!!!
Собрал зарядник по схеме радиокота.
Хотел узнать по теме. На аккуме написано:
12V/7AH/20Hr
Standby use: 13.5 - 13.8 V
Cycle use: 14.4 - 15.0 V
Inintial current: 2 1A MAX

Что это значит? Если можно поподробнее.
Зарядник у меня настроен на выходе (которые подключаются к аккуме) 14.80 Вольт. Это нормально?
И еще что значит режим хранения?
Аватара пользователя
gambit6

Сообщения: 189
Зарегистрирован: 10 янв 2005, 12:18
Откуда: Санкт-Петербург

Re: Зарядник для гелевых аккумуляторов

Сообщение AlexCH » 12 янв 2008, 21:33

Подскажите кто знает,
Зарядник http://ekits.ru/cgi-bin/index.pl?kit=0022
лучше чем на l200c, с радиокота? Там как я понимаю, разные режимы заряда.
AlexCH

Сообщения: 50
Зарегистрирован: 12 мар 2007, 23:15
Откуда: Иркутск
