ЭМС, корпус для передатчика

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

ЭМС, корпус для передатчика

Сообщение Myp » 13 дек 2007, 21:37

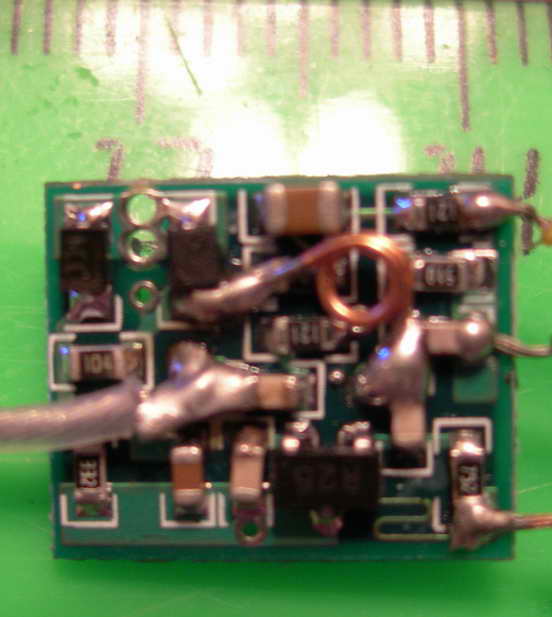

есть вот такой вот миниатюрный AV передатчик

стоял он внутри видеокамеры

я иво оттуда вынул и хочу сделать отдельным модулем, чтоб мона было к нему любой видеосигнал подключать и чтоб он транслировался


вопрос 1.
мона его в какойнить металлический корпус установить?
вопрос 2.
если я его залью термоклеем из пистолета он будет работать?

не изменится ли от этих манипуляций частота или мощность?
Вложения
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ЭМС, корпус для передатчика

Сообщение lebaon » 14 дек 2007, 19:38

да вряд ли :roll:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: ЭМС, корпус для передатчика

Сообщение quarz » 15 дек 2007, 00:00

1. В металлический корпус его поставить не только можно, но и нужно! Еще лучше замкнуть землю передатчика на корпус. После этих манипуляций параметры передатчика никак измениться не должны.
2. Если у термоклея магнитная проницаемость отличная от проницаемости воздуха, будет уход частоты. Но мне кажется он будет совсем не заметным, по крайней мере от заливки компаундом частота уходит на единицы МГц.
Типов людей всего 10: те, кто понимает двоичный код, и те кто нет.
Аватара пользователя
quarz

Сообщения: 88
Зарегистрирован: 21 окт 2007, 14:29
Откуда: Москва

Re: ЭМС, корпус для передатчика

Сообщение Myp » 15 дек 2007, 13:39

отлично
тады я его суваю в железный корпус =) и наружу вывожу антену питание и вход
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ЭМС, корпус для передатчика

Сообщение Master » 16 дек 2007, 20:28

Эта схемка позволяет установить на гоботе камеру и передавать без проводов видеосигнал на комп?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: ЭМС, корпус для передатчика

Сообщение quarz » 16 дек 2007, 22:37

хых, только для этого на компе должен стоять ТВ-тюнер.
Типов людей всего 10: те, кто понимает двоичный код, и те кто нет.
Аватара пользователя
quarz

Сообщения: 88
Зарегистрирован: 21 окт 2007, 14:29
Откуда: Москва

Re: ЭМС, корпус для передатчика

Сообщение Master » 17 дек 2007, 01:12

quarz писал(а):хых, только для этого на компе должен стоять ТВ-тюнер.

Есть такой в наличии.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: ЭМС, корпус для передатчика

Сообщение Myp » 18 дек 2007, 16:44

Master писал(а):Эта схемка позволяет установить на гоботе камеру и передавать без проводов видеосигнал на комп?


и не тока
эта схемка ещё и звук передаёт
питается от 9 вольт
(конечно мы все понимаем что вместо звука можно посылать какойнить ДТМФ)


эту схемку я выдернул из камеры
потому как мне не нра как у китайцев всё там сделано
я по своему сделаю
отдельно ВЧ блок
отдельно матрица с объективом
и отдельное стабилизированное питание на ВЧ модуль и 5 вольт на матрицу
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ЭМС, корпус для передатчика

Сообщение Master » 18 дек 2007, 18:27

Зачем отдельно, чем длинее провода, тем больше помех.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: ЭМС, корпус для передатчика

Сообщение Myp » 18 дек 2007, 20:29

у меня до телевизора 5 метровый провод лежит :P
видеосигнал транспортирует
в упор помех не вижу...
а тут в огрызке кабеля 15 см вдруг будут помехи...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ЭМС, корпус для передатчика

Сообщение quarz » 18 дек 2007, 23:54

с экранированным кабелем помех не будет
Типов людей всего 10: те, кто понимает двоичный код, и те кто нет.
Аватара пользователя
quarz

Сообщения: 88
Зарегистрирован: 21 окт 2007, 14:29
Откуда: Москва

Re: ЭМС, корпус для передатчика

Сообщение TomaT » 19 дек 2007, 11:18

Myp писал(а):у меня до телевизора 5 метровый провод лежит :P видеосигнал транспортирует в упор помех не вижу...

А на обычном телевизоре ты ничего и не увидишь :crazy: чтобы, так сказать, почувствовать разницу нужен проф. монитор Ч/Б желательно.
Хотя даже на г-ном "колокольчике" картинка много лучьше чем на телике.
З.Ы. Ха! было дело приятель сторожем в одной конторе работал, так я там вокнул Ч/Б камеру и кинул метров 10 обычного монтажного провода, даже не скрученного :D, на телике картинка как картинка.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: ЭМС, корпус для передатчика

Сообщение Myp » 19 дек 2007, 14:10

какие к чорту помехи господа
у меня китайская камера цветная
она сама по себе одна огромная помеха и шум разноцветный
там картинка то с трудом проглядывается

а вы о какихто мифических помехах которые тока на спец оборудовании видно :crazy:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
